Coche de RFID Lock/Unlock v1.0 (1 / 5 paso)

Paso 1: Circuito de conmutación

Lo tengo configuración tengo el circuito de conmutación para las cerraduras en paralelo con el interruptor de bloqueo/desbloqueo de la puerta. Ventana de mi puerta lado del pasajero no funciona que significa que tenía un amplio espacio para colocar cosas dentro de la puerta sin preocuparse por posibles interferencias con el funcionamiento de windows.
En mi coche para bloquear/desbloquear hay dos cables de 12V, cuando están cortocircuitados a tierra bloqueos/desbloqueos dependiendo de que se pone en cortocircuito.

No es muy corriente cuando se conecta el cable de bloqueo/desbloqueo de 12V para conectar a tierra, pero decidí estar en el lado seguro y utilizar MOSFET de canal N (RFP30N06LE) como mi interruptor, he usado 2 uno para el bloqueo de uno para desbloquear.

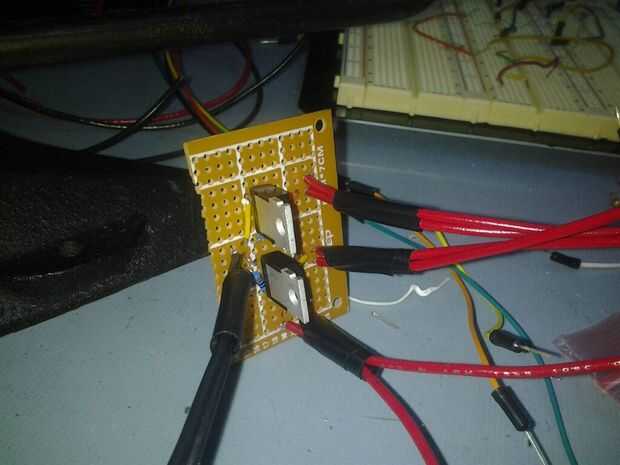

Así que para esta parte del sistema todo lo que necesita es 2 RFP30N06LE y dos de 10 k y resistencias, perf board y alambre.

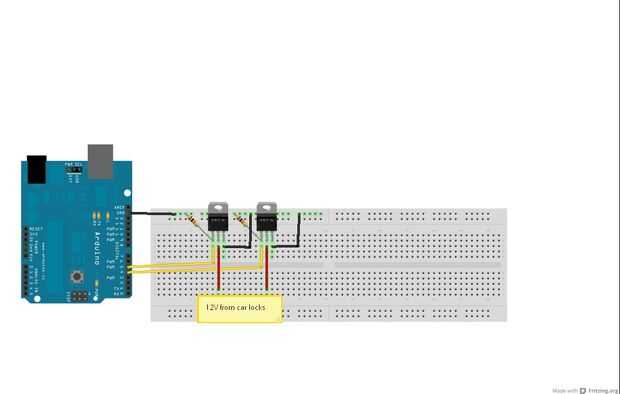

conectas la pones a tierra, el desagüe en los 12v en el coche, la puerta está conectada a un resistor de k 10 que va a tierra y la señal de entrada arduino va a la puerta estaba bien.

Este es un vídeo que hice después de instalar el circuito de conmutación
