Coche de RFID Lock/Unlock v1.0 (2 / 5 paso)

Paso 2: La placa principal

Para este proyecto utilicé un 5V de Arduino Pro, yo pude han fácilmente salido con usando menos potente/más pequeño microcontrolador pero esto es lo que tenía en mano ya de otro proyecto. También el Pro funciona bien para el futuro cuando cambio de RFID a bluetooth.

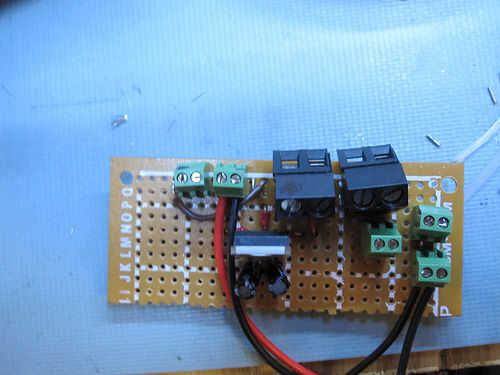

En la imagen aquí se puede ver que estoy utilizando un regulador de 5V (LM7805)
con un condensador .33µF en el lado de la entrada a tierra y un condensador .1µF en el lado de la salida a tierra (aunque estos valores no son muy importantes).

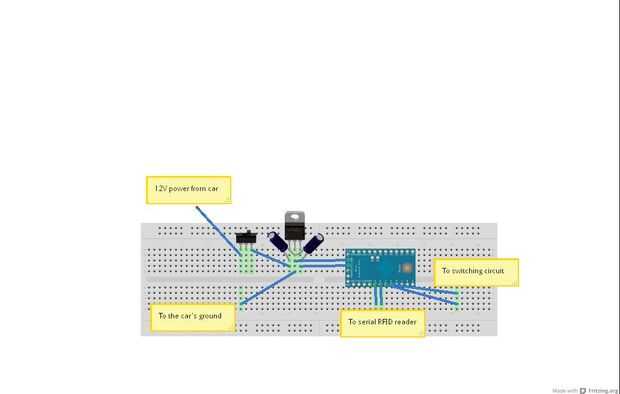

La salida de 5V regulada desde el regulador de voltaje fue enviada para alimentar el Arduino y los lectores RFID de paralaje

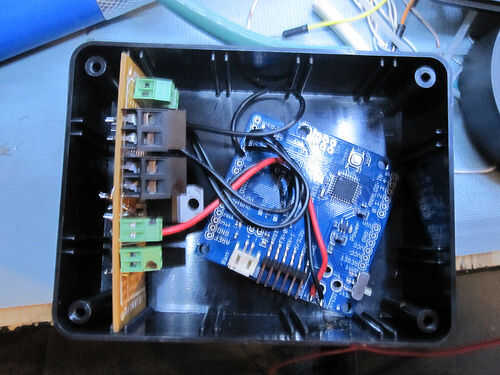

Como pueden ver que usé tornillos de abrazaderas para cables aquí, fue así que pude quitar la caja principal sin tener que desoldar corte los cables por lo que cuando llego a versiones futuras de este proyecto será fácil de adaptar.

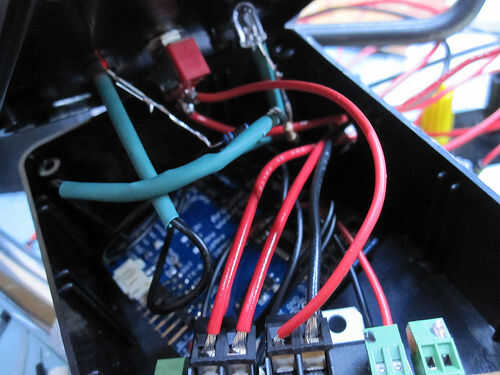

No aparece en la scematics es que tengo 2 LED en la enclusre principal, uno no está siendo usado (usé como un indicador de diagnóstico cuando se trabaja en el código), el otro se enciende cuando hay energía en la caja.
