Paso 3: Preparación de la nueva electrónica
En este paso vamos a conectar la nueva electrónica a los motores y la batería.
En primer lugar, tenemos que cortar y el cable GND va al módulo de WiFi de la lata:

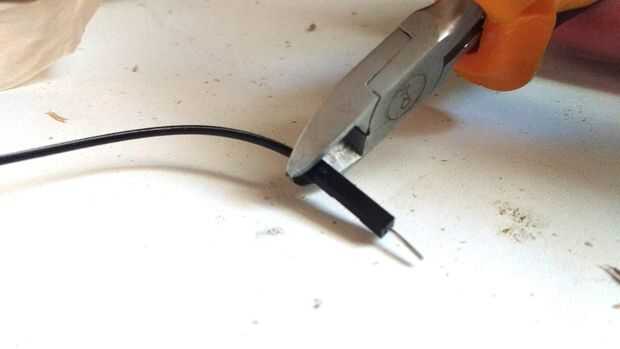

- Tome un cable de puente mujer (preferiblemente negro) y cortar justo detrás del conector (sólo un lado): pic. 1
- Utilizando el cuchillo de la manía, retire con cuidado el revestimiento de plástico y gire suavemente el alambre en sí mismo

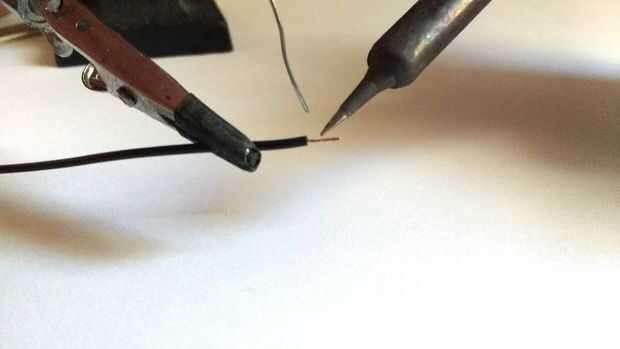

- Utilizando una herramienta de '' tercera mano '' o un vicio, de estaño el alambre derritiendo un poco de soldadura en él (Fig. 2)
- Ahora, hacer lo mismo con un cable de puente rojo mujer
- Ahora puede apagar el soldador

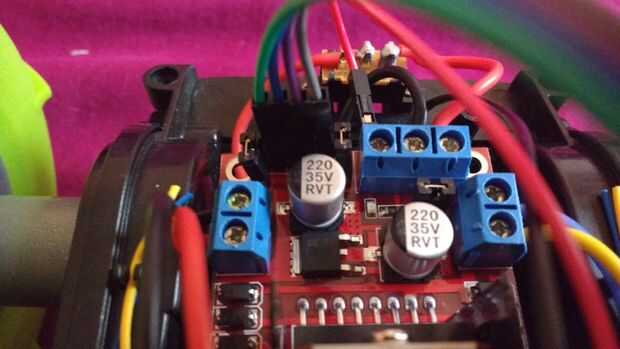

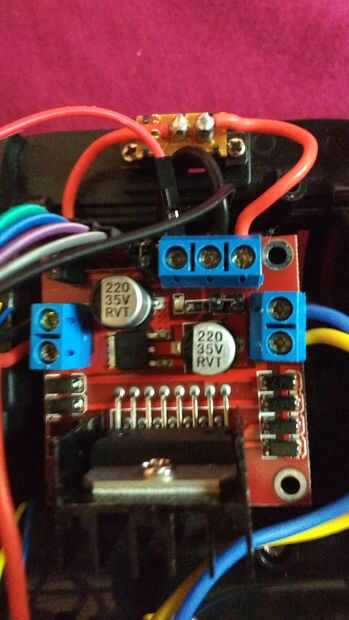

Energía y cables del motor (con el destornillador para apretar los puertos):
(Etiquetas de puerto de puente h están en la parte posterior)
- Conectar el + 12V desde el puente de H para el cable rojo que viene del interruptor de energía del coche
- Poner el cable negro que sólo estañado y el negro de alambre desde el coche (no el uno del motor) en el puerto de tierra del puente H, apriete con el destornillador para que no resbalón hacia fuera
- Conecte el cable rojo que solo preparada en el H-puente + 5V puerto
- Conecte el rojo cable desde el primer motor a OUT4 en el puente de h
- Cable de motor primero a OUT3 negro
- Cable amarillo del segundo motor para OUT1
- Cable azul del segundo motor al OUT2

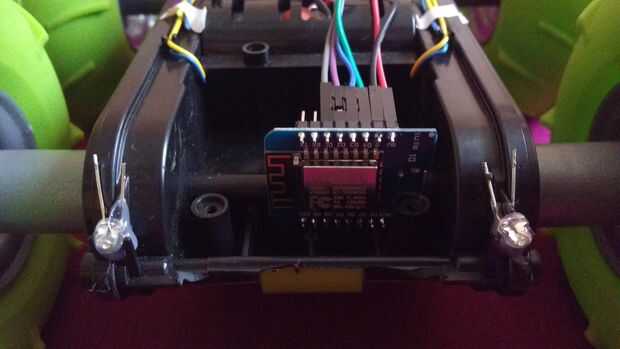

Cableado módulo de WiFi (utilizando los cables de puente):
- In1 (puente h)---D1 (módulo de WiFi)
- IN2---D2
- IN3---D3
- IN4---D4
- Conecte el cable de puente rojo procedente de la puente en h (+ 5V) a 5V en el módulo de WiFi
- Conecte el cable negro del puente desde el puente en h (GND) a G en el módulo de WiFi
Ahora, antes de conectar la batería, o el cable usb para el módulo Wi-Fi, compruebe sus conexiones! Puede utilizar los cuadros 3, 4 y 6 para la referencia.
