Paso 2: El Plan

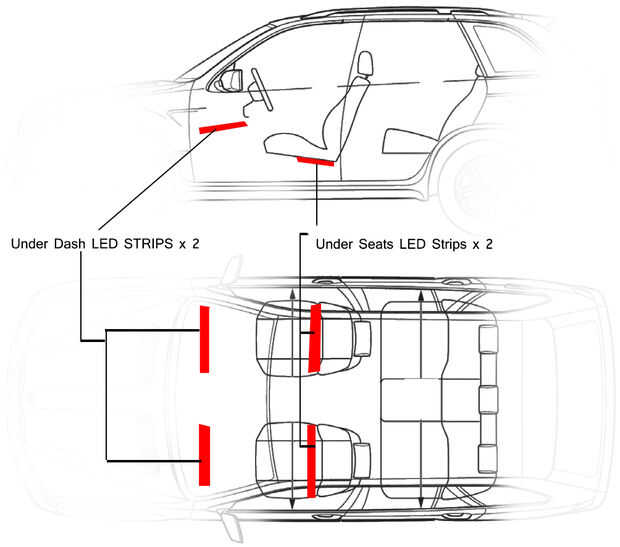

Como se ve en el diagrama que tenemos 4 tiras de LED, dos en el frente (bajo tablero de instrumentos) y otros dos para los pasajeros de asiento trasero los será en la parte inferior de los asientos delanteros (uno por debajo de los pasajeros y otros conductores).
Una vez que el plan está claro planeamos teniendo en cuenta los conectores del cableado.
¿Por qué los conectores?
Conectores juegan una parte importante de conexión también para mantenimiento.
Supongamos que si cuantos LED se cae uno no desea ripear todo el cableado quitar tan solo el defectuoso LED, repararlos y arreglarlo de nuevo.

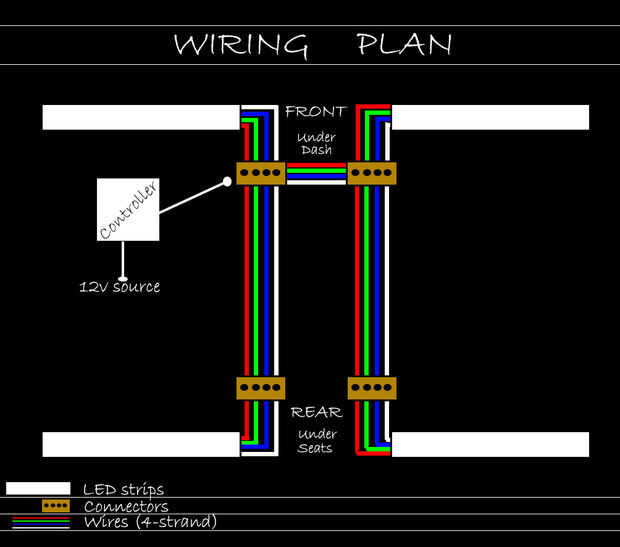

En la siguiente imagen vemos 4 conectores dos cada uno en parte delantera y trasera, es decir para cada tira
todos los cables (4 hebras) entre ellos
El controlador LED está conectado en el medio con fuente de 12v.
Ahora ya que no quiero cortar los cables y conectar con fusible extra (en la caja de fusibles) será fuente con encendedor de cigarrillos o punto que será muy fácil también cuando sale de la llave del coche de carga también lo hace la iluminación.
