Paso 3: Asegúrese de Tacómetros
Soldar cables para fotosensores reflexiva y a las piezas vertical frontales.

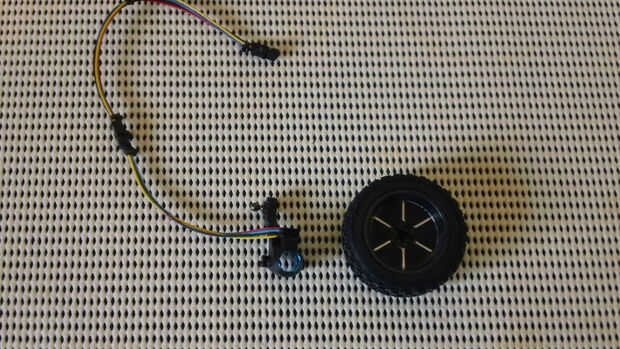

Cortar piezas de disco circular x 2 de placa de plástico (t = 1 mm), pintura negra plana, trace líneas plata 6 para cada disco y fije en neumáticos delanteros interior. Sets llantas a postes en el frente.

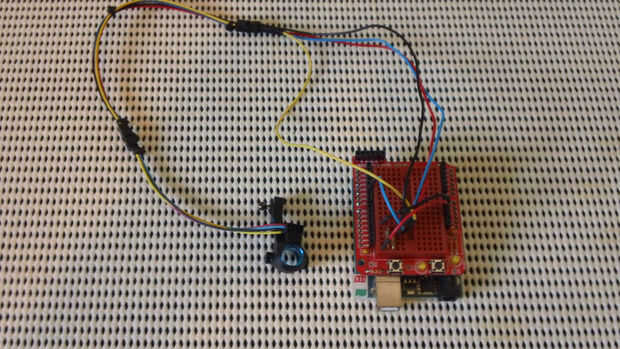

Conecte los cables del tacómetro para Arduino y resistencias del conjunto y hacer 2 sets.
Conexión de nota
RPR-359F terminal1(Cathode)--> GND
terminal2(anode)--> 510 ohm--> 5V
Terminal3(Collector)--> 47Kohm--> 5V,-también - > D5
terminal4(Emitter)--> GND
Comprobación de las operaciones de Tacómetros
Subir el adjunto código de Arduino.
Tengo este código de
http://www.Arduino.CC/cgi-bin/yabb2/YaBB.pl?NUM=1231326297
Código de Arduino
PulseCounter_A.pde
Ejecutar el adjunto código de procesamiento.
Código de procesamiento
PulseCounter_P.pde
Después de que aparezca la ventana de visualización, gire el neumático y confirmar la figura apareció en el procesamiento del pantalla negra más bajo es el número de rotación x 6(number of silver lines).
Compruebe el lado derecho y tacómetro de lado izquierdo + Arduino establece.
