Coche RC Android (10 / 12 paso)

Paso 10: Soldadura (Part. 4)

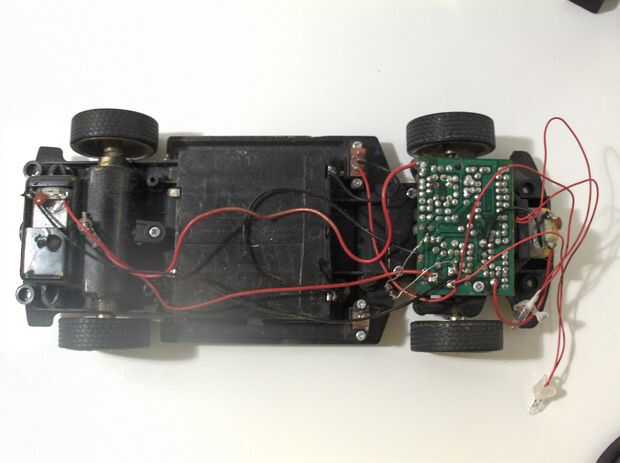

-Tomar su coche del RC, abre para revelar la placa de circuito y los motores (Fig. 1)

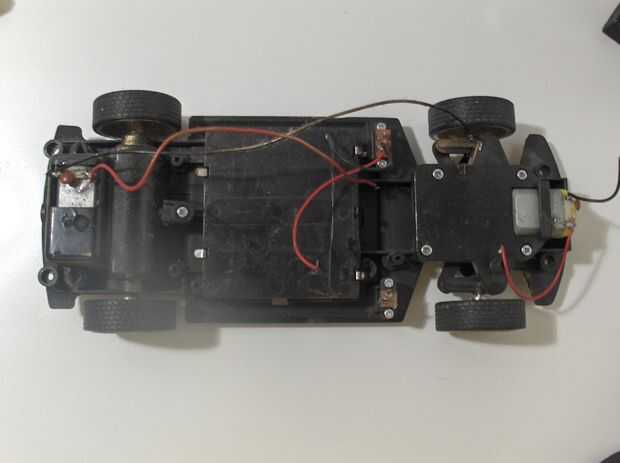

-Retire el viejo circuito y soldar unos cables a los conductores del motor (Fig. 2)

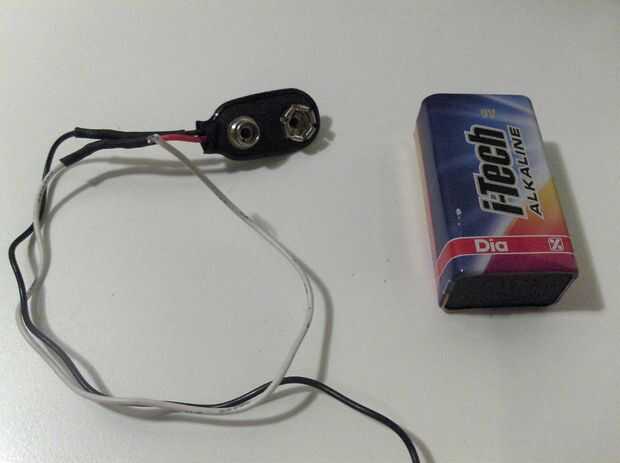

-tomar el clip de la batería de 9v y soldadura el + a la plataforma de etiquetado 9v (en la derecha superior del IC)
-soldadura de la almohadilla de 9v a Vin del escudo. (ver notas en las imágenes de 3)

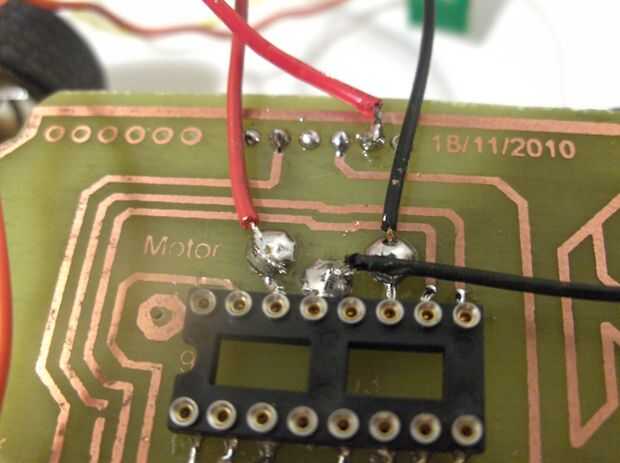

-soldadura del motor principal dos conduce a las dos almohadillas etiquetado "Motor"
-soldadura del motor de dirección conduce a los dos cojines etiquetado "Dir"
-soldadura de la almohadilla marcada GND al escudo de tierra. (véase Fig. 3 anotaciones)
-soldadura-del clip de batería para el interruptor de encendido, luego a la segunda almohadilla etiquetado GND.
-Inserte el puente H en su toma de
-dirígete al paso 11.
