Paso 2: Imprimir el escudo de Arduino
-descargar el proyecto Eagle CAD (formato zip) aquí .
-lo descomprimimos en el directorio de proyecto de águila (ubicado en "Mis documentos" para winXP, en "Documentos" para win7 o en el directorio de inicio si estás en linux)

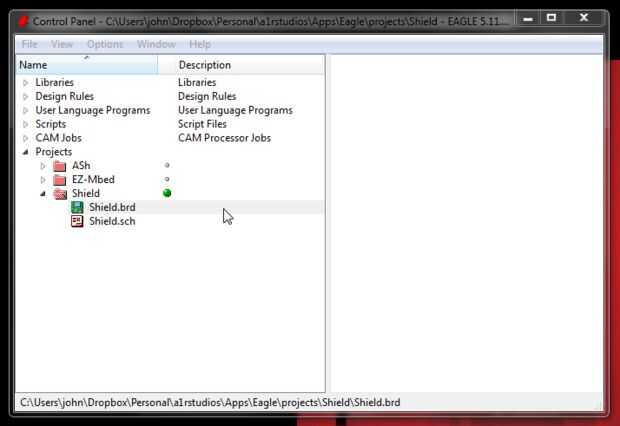

-abrir Eagle CAD, cargue el proyecto y abrir la tabla (vea las imágenes debajo)

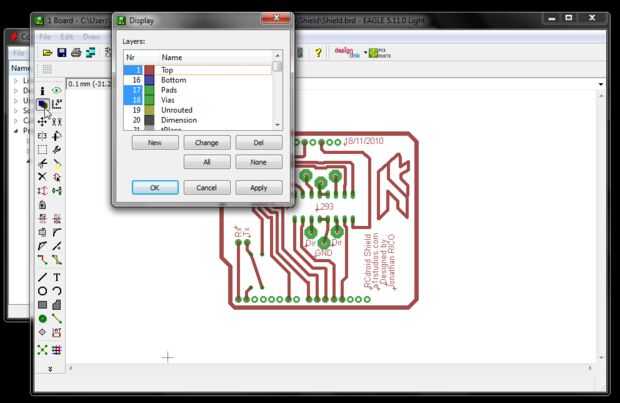

-desactivar todas las capas, habilitar sólo la "parte superior", "Abajo", "Pastillas" y "Vias" capas.

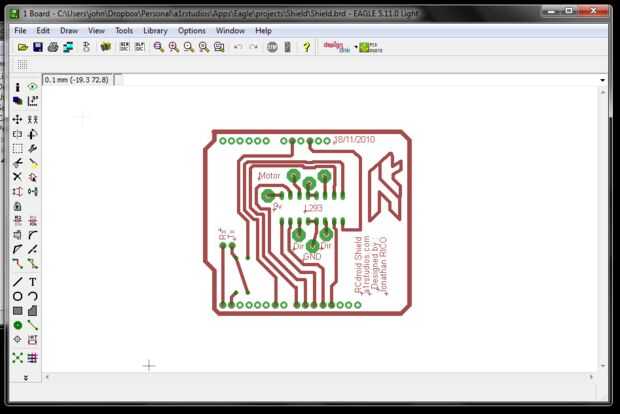

-usted debe obtener algo como la tercera captura de pantalla
-Haga clic en el botón de impresión

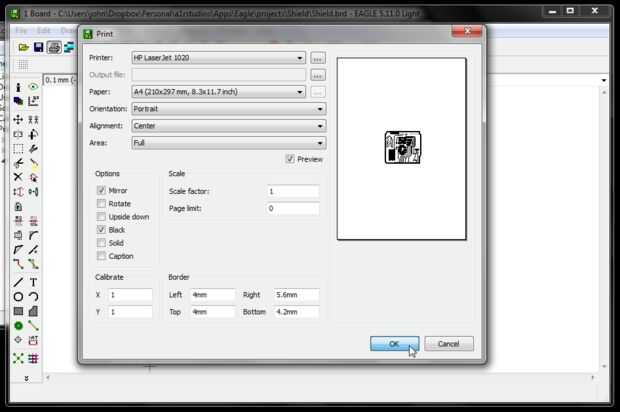

-Marque las casillas de verificación "Negro" y "Espejo", alinee la impresión al centro y el prestar atención al factor de escala: debe establecerse en 1. Si no es así, se fracaso el pcb.

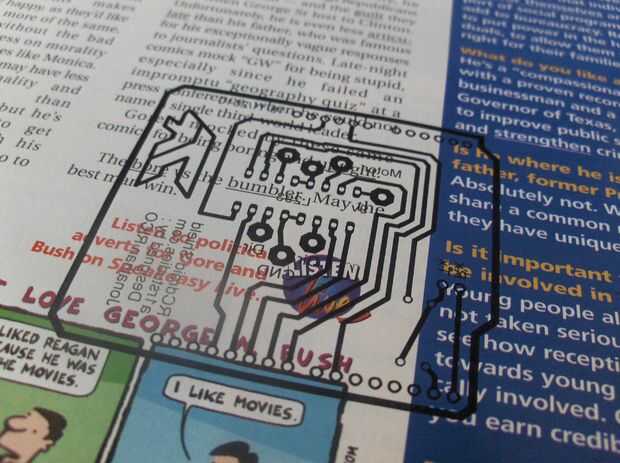

-tomar una página de revista (yo uso "Revista clandestino", funciona muy bien), cargarlo en la impresora láser e imprimir haciendo clic en el botón 'Aceptar'
-corta la forma del escudo con tijeras

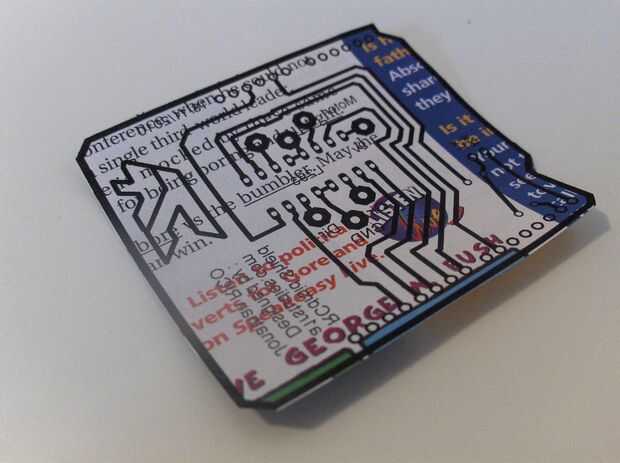

-usted debe obtener algo como la imagen de la sexta.
Ahora entrad paso 3: preparar el PCB...
