Coche RC Android (3 / 12 paso)

Paso 3: Preparar el PCB

Ahora es hora de ensuciarse las manos!

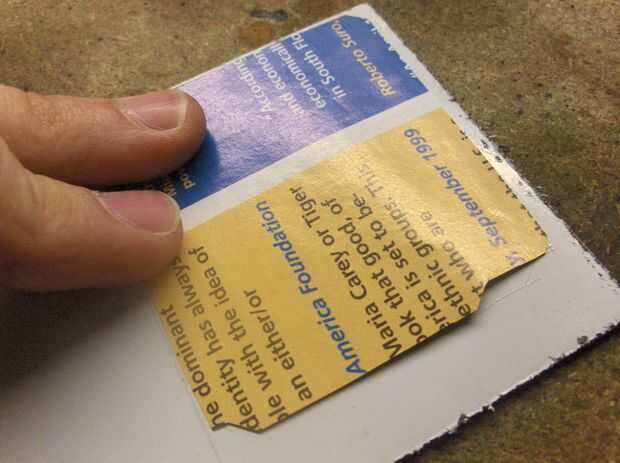

-Tome el diseño impreso, ponga abajo (hacia el lado cobre de la pcb) en la pcb en blanco.

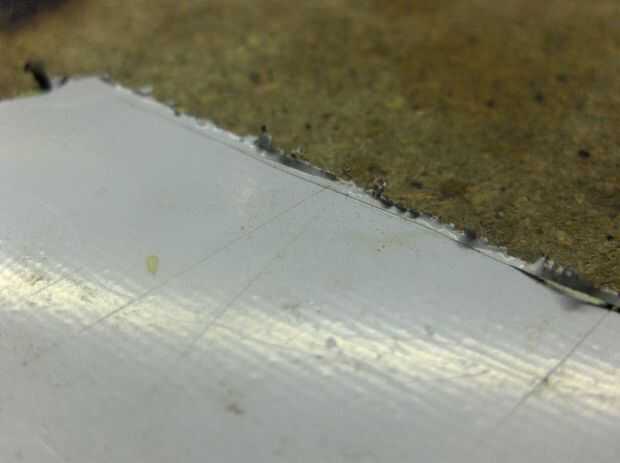

-Ahora dibuja con un lápiz y un cuchillo alrededor de los bordes del diseño en el PWB.

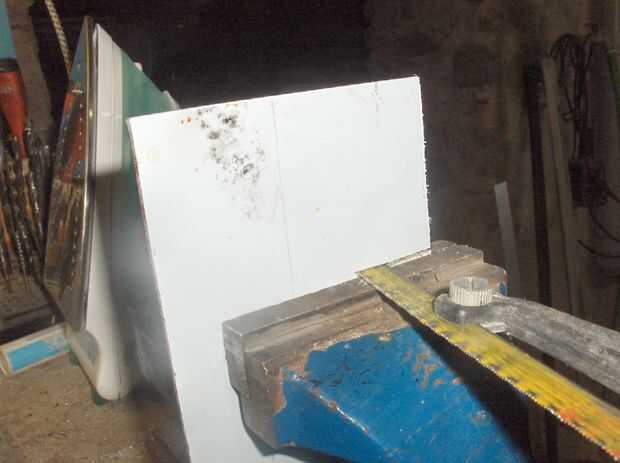

-cortar la placa en forma con la Sierra

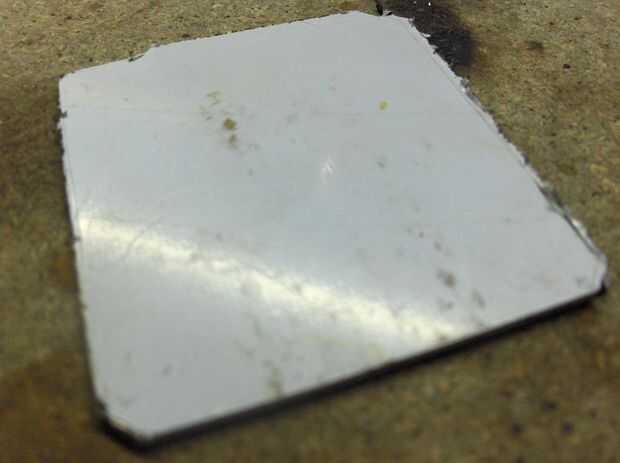

-después del corte, los bordes son un poco ásperos. Utilizar el papel de lija para limpiar y suavizarlos.

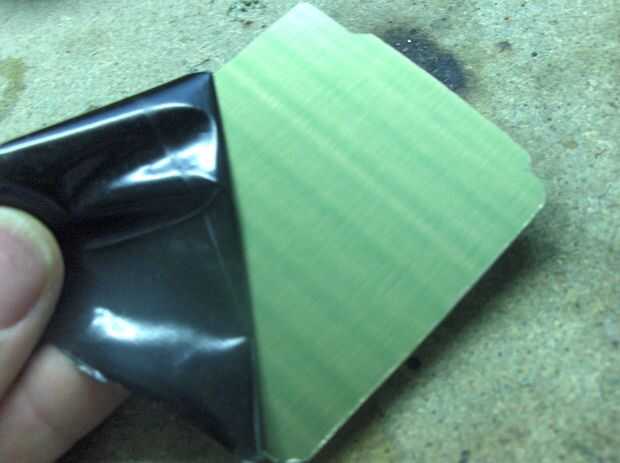

-Si tienes presensibilized PCB, como yo, pelar el plástico protector y limpie la capa sensible a la uv con acetona.

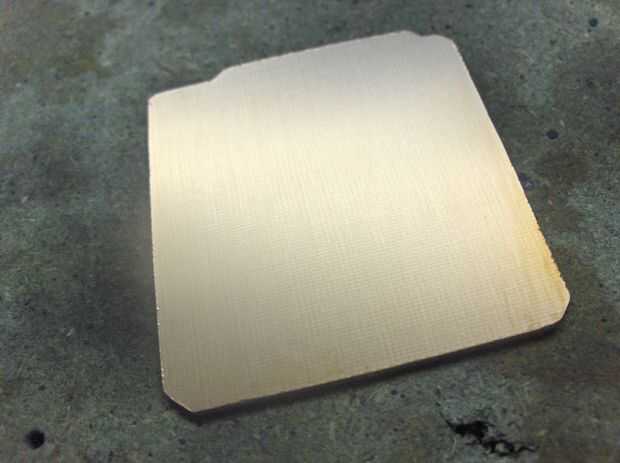

-Voila! Usted debe obtener algo como la última foto.
