Paso 3: Unidad de señal
Mayoría de los coches en algún lugar tiene una señal que es dependiente de la velocidad. En mi coche
señal usada para deshabilitar el teclado de Bluetooth manos libres. Quieren evitar que un nr de teléfono. se marca mientras el coche está en movimiento. Esta señal es la velocidad en función y puede ser utilizado. Se puede calcular la velocidad en km/h con una duración de 1800/pulso / número de pulsos por kilómetro. La función de InPulse de Arduino puede hacerlo perfectamente. Por supuesto el número de pulsos no es conocido generalmente por lo tanto que la unidad de señal tiene dos botones para ajustar este "factor de calibración".
Unidad de señal
1 x Arduino pro mini 5V
1 módulo x nRF24L01
1 x LM1117 base tablero de convertidor DC-DC
botones x 2
interruptor de 1 x 8 * 8 mm
resistor de 47kOhm x 1

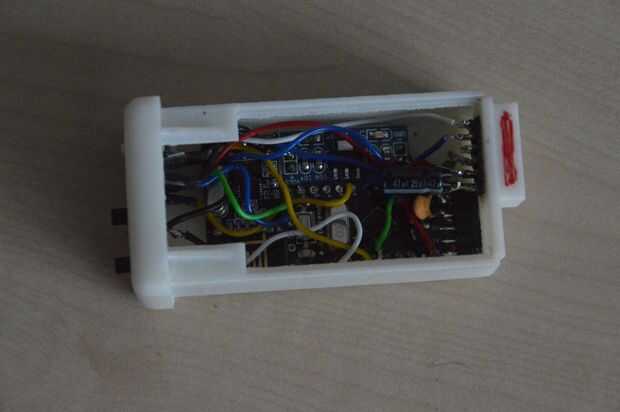

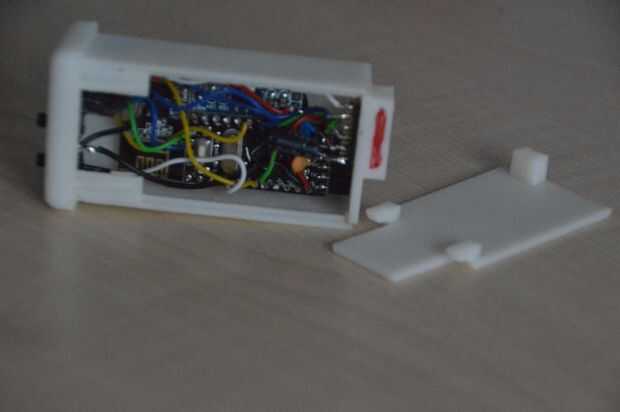

Los elementos están conectados como se muestra en el diagrama. El caso 3D utilizado aquí hace con soldadura de pernos en la parte posterior una especie de conector para fácil desconectar de la unidad.
Calibración
El interruptor de la unidad está apagado para el funcionamiento normal. En esta posición se puede cambiar entre las pantallas de la pantalla. Cuando el interruptor está en la unidad puede ser calibrada y la pantalla muestra la velocidad por GPS, la velocidad de la señal y el "factor de calibración", que es el número de pulsos que genera el coche por kilómetro. (Con una longitud de pulso de 20ms a con una velocidad de 40km/h alrededor de 2500 pulsos son generados por kilómetro). Suena complicado pero es bastante simple:
· Interruptor en el modo de calibración
· Conducir con una velocidad constante de un camino recto
· Ajuste el valor hasta el GPS y la velocidad de la señal muestra el mismo valor
· Cuando muestran el mismo interruptor de valor apagar la calibración y el valor se almacena
· Si usted no tiene ninguna unidad GPS puede usar un GPS externo y si necesitas millas por hora simplemente ajustan hasta que la velocidad correcta aparece en millas por hora.
