Paso 2: Esquema

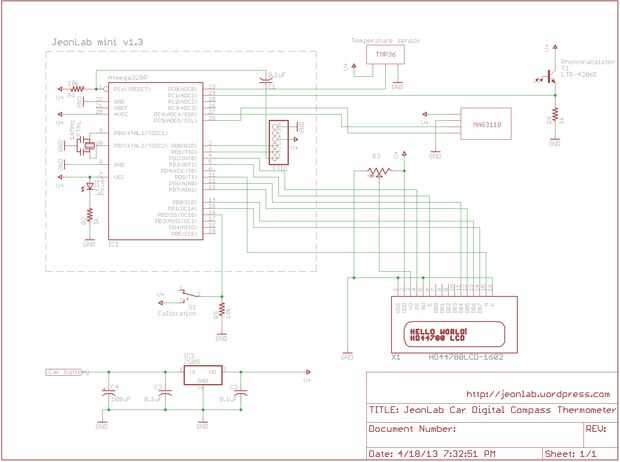

La conexión del LCD se explica bien con una biblioteca en la página tutorial de Arduino . Acaba de cambiar los pasadores para mi comodidad. Nota que necesita cambiar los pernos por consiguiente en el bosquejo. Una cosa importante aquí es la luz de fondo pin LED de ánodo no está conectado a la V y el pin digital 5 que ofrece PWM con el cual usted puede controlar el brillo de la retroiluminación de la pantalla LCD.
El sensor de temperatura TMP36 tiene 3 patas, V, señal y GND. Conecté la pierna de la señal a uno de los pines de entrada analógicas de la mini JeonLab. Consulte el sketch de Arduino (programa) en el siguiente paso para calcular la temperatura de ella.
El fototransistor tiene dos piernas, positivas y negativas. Se puede omitir la resistencia entre el negativo y GND que hice mientras obtienes los valores correctamente cuando está oscuro (he probado en amanecer) y brillante (no tienes que medir esta causa ya es máximo del V). El brillo medido por este fototransistor se utiliza para ajustar el brillo de la retroiluminación LED de la pantalla LCD como se explicó anteriormente.
