Codificador de teclado para juegos MAME (4 / 6 paso)

Paso 4: Asignación de las claves que necesitas

Ok, esto es donde te recomiendo que uses un multímetro como hacerlo a ojo puede ser maldita cerca imposible (bueno no imposible pero realmente realmente realmente realmente molesto) también puede usar una batería, los cables y una luz para esto pero el multímetro hace la vida muy fácil.

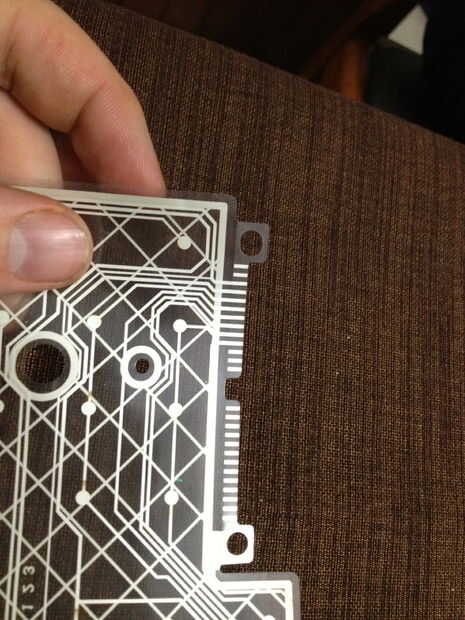

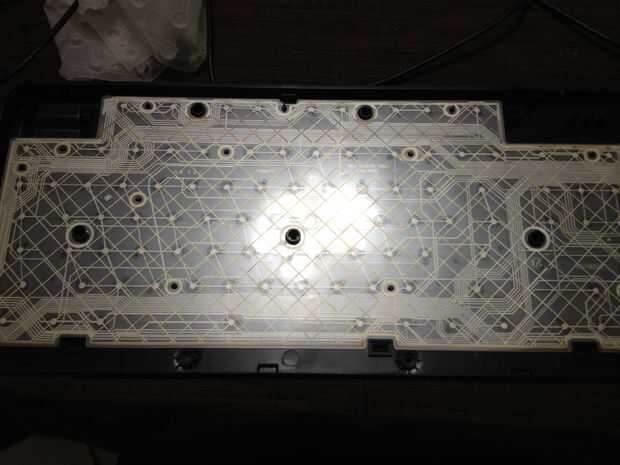

Dentro del teclado también notará que hay dos trozos de película de plástico que parecen de un PCB separado por otro pedacito de la película (generalmente pegada a uno de los otros).

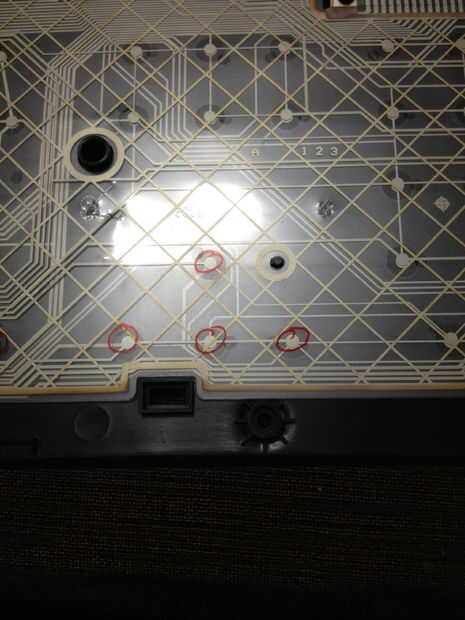

Debe haber puntos y líneas de todo y usted tendrá que identificar que puntos corresponden a las claves de que. la forma más sencilla de hacerlo es contar. Tan la una tecla de mi teclado 4 abajo, 2 a través de (ESC 1, 1). así que la posición de las teclas y luego contar los puntos.

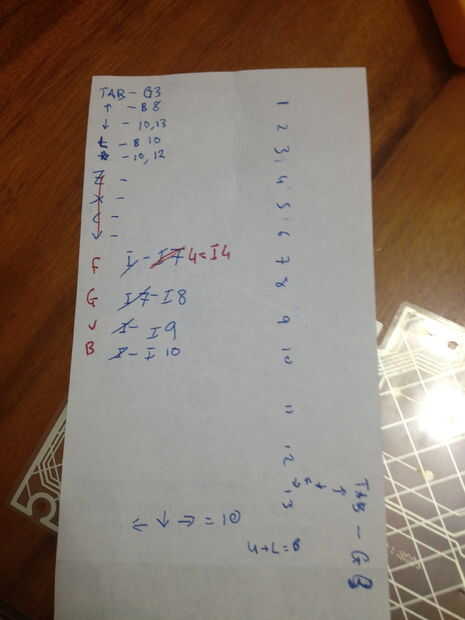

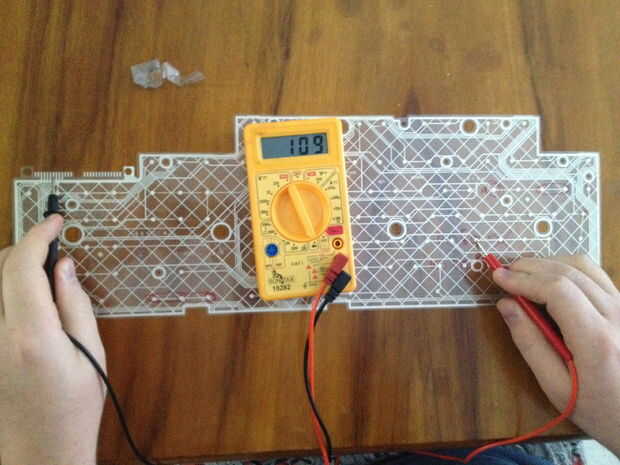

Luego use un multímetro para saber donde estas teclas se unió a hasta los contactos. Ponga el multímetro en modo de conductividad (fije el tono si se puede) lugar de los terminales en el punto (digamos de la tecla) y ejecutar el otro terminal a lo largo de los contactos hasta que suene o reconoce la conductividad. Tome nota de que los contactos son. I había etiquetado mina 1-13 y A - N y sólo anotó. también ayuda a marcar las teclas con un marcador para que no olvide ninguna.
