Codificadores de Tetrix FTC (1 / 5 paso)

Paso 1: Conecte el codificador en el motor

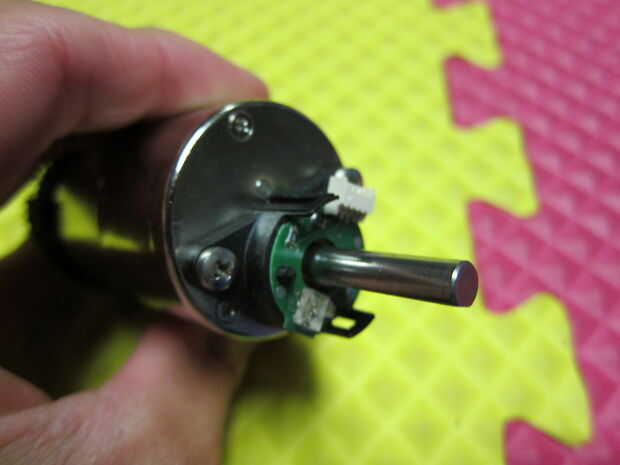

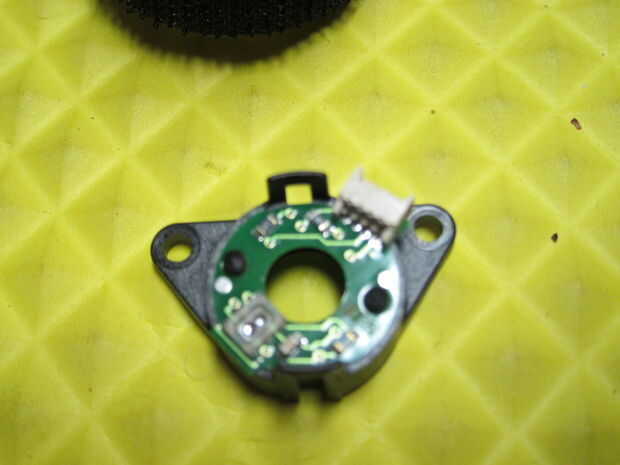

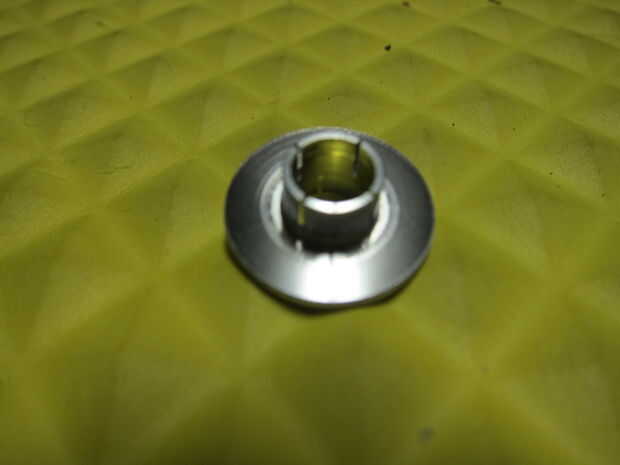

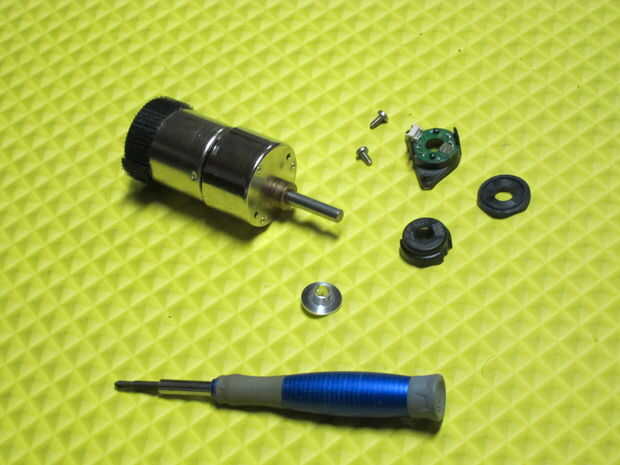

Así que para empezar, solo falta el motor y el paquete de codificador. El codificador debe venir en varios pedazos. Tomar una brida con agujeros e inserte en el eje del motor. Debe haber dos tornillos pequeños en el uso de paquete un pequeño destornillador para fijar cuidadosamente la base codificador al motor. Nota: es importante no tira o redondear las cabezas de los tornillos, estos pueden ser reutilizados si se quema el motor!

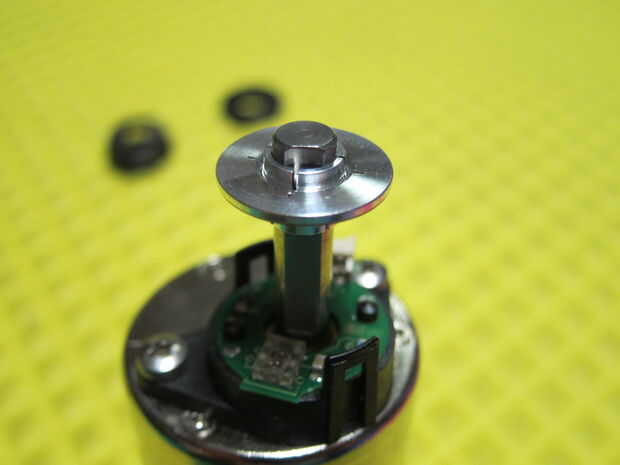

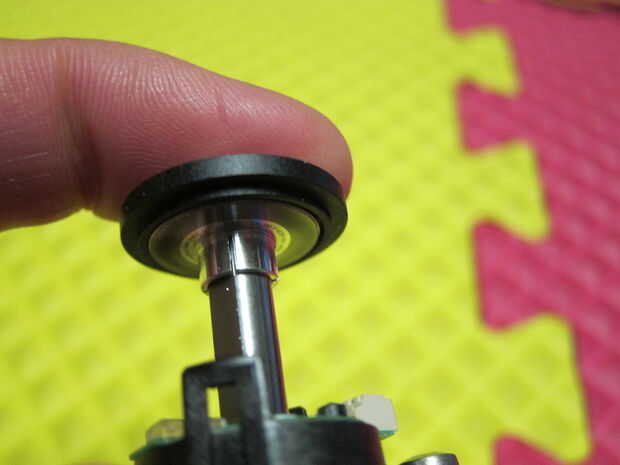

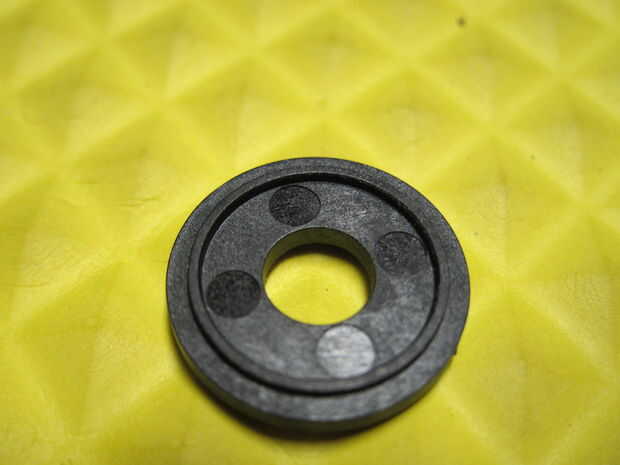

Ahora que la base está asegurada, con cuidado y sin tocar las piezas planas, empuje el disco de plata sobre el lado del eje, negro hacia el resto del codificador. Aquí es donde el disco pequeño, negro, plástico que viene en el pack del codificador es tan útil. Esto es realmente una herramienta de espaciado. Utilice la herramienta para empujar el disco óptico hasta que el plástico negro toque los clips en la base del codificador. Ahora el disco es en el espacio óptimo para el codificador trabajar.

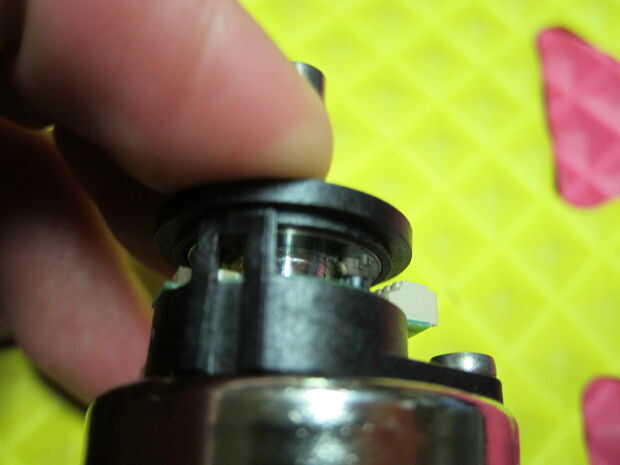

A continuación, sólo tenemos que ponga la tapa en el codificador. Esto protege todo, controla la luz ambiente y mantiene el polvo y la mugre de todo.
