Paso 3: montaje
Por lo que el montaje es bastante simple. La salsa impresionante es un archivo fritzing así que puede ser más fácil verlo que leer y seguir mis instrucciones. OK, así que las instrucciones de montaje de circuito como sigue:
- Conecte uno de los puertos de "suelo" de la ONU a uno de los buses de energía en el protoboard.
- Conectar pin Digital 12 a uno de los buses de cables en su protoboard.
- Conecte el cable positivo del altavoz/piezoeléctrico zumbador/elemento al bus de cable pin de 12 en la protoboard.
- Conecte el cable negativo del altavoz/piezoeléctrico zumbador/elemento en el mismo bus de energía que carga negativamente en el paso uno.
- Ahora conectar el pin digital 2 algunos bus wire en el protoboard.
- Conecte el pin digital 4 a un bus de cable cerca de la una a que conexión pin digital 2.
- Puente de los dos cables con una resistencia, que significa colocar un plomo en el mismo bus como pin digital 2 y conectar el otro cable de la resistencia en el mismo autobús digital 4 es en.
- Ahora, conecte un cable de uno de los puentes en el mismo autobús que pin digital 2 en y conecte el otro cable a un pedazo de papel de aluminio.

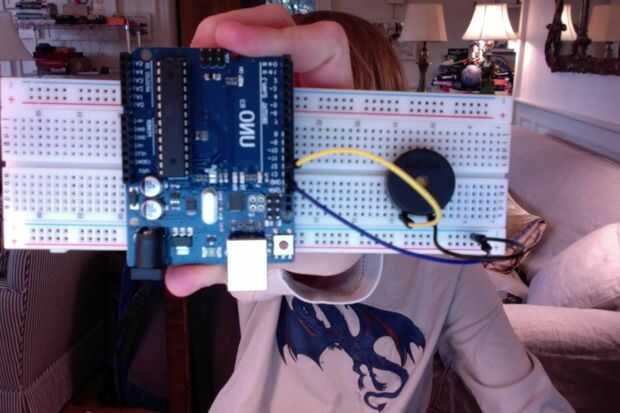

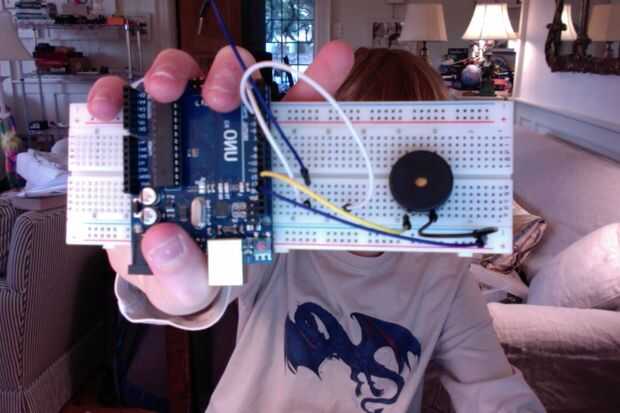

Ahora que ha terminado las instrucciones pongo unas fotos para ayudar en el proceso porque no estoy seguro qué tan claro las direcciones. Ahora viene la programación, que se encuentra en el siguiente paso.
