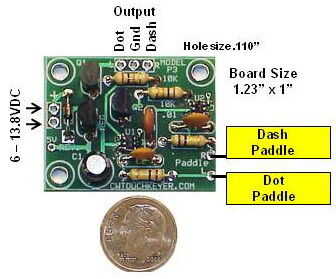

Paso 4: El Kit de manipulador de toque P3
Este es un kit muy fácil y si lo has hecho mucho soldados, usted debe noquear a 10 minutos después de la fase de identificación de la parte. Las conexiones a lo PCB son bastante sencillas así. Poder de la batería de 9 voltios a través de un interruptor, entradas de las dos teclas que pueden ser cualquier cosa metálica como paletas de homebrew o centavos como yo. Para montar las monedas, perforó un agujero en el centro de la moneda y había pegado un pedazo de cable de conexión sólido de calibre 22 a través de, había lo había soldado y luego tierra liso con una Dremel. De esta manera el agujero a través de la caja puede ser directamente por debajo del penique. Ya que esta cosa funciona por su capacidad de cuerpo, es importante mantener los cables de conexión de las monedas (o lo que sea) tan brevemente como sea posible. Las salidas consisten en la dit, dah y la tierra. Había conectado a una clavija de audio estéreo de 3.5 mm en la parte frontal del recinto así como la potencia (interruptor) de un conector de alimentación de 2,1 mm DC.
