Paso 5: La caja grande

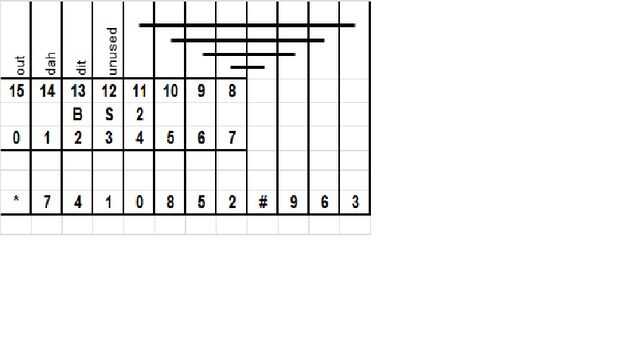

Para la placa de circuito principal he utilizado un trozo de placa perforada que funciona bien para conectar el teclado a los pernos en el sello. Entradas de teclado a los pines 0 a 11 y entradas desde el conmutador táctil pines 13 y 14. La tierra del manipulador va al carril de tierra. PIN 12 es inusitado pero debería intermedia a tierra de todos modos. Salida a relé es de 15 pines. La fuente de alimentación (+ y -9 voltios) en un par de pistas, el DIT de entrada al PIN 13 y el DAH de entrada al PIN 14. Nota que estas entradas son normalmente altas así que conecte resistencias de 10K a los + 9V rieles y los pernos de BS2 para amortiguar las entradas para cada uno. Utilice cable de calibre pequeño (24 o 26) trenzado para conectar el teclado a la placa. He usado calibre 22 que hace un poco difícil doblar la masa de los cables en la caja. Conecte el común del teclado en el riel de + 9 voltios en el PCB y luego todas las claves de la placa perforada (ver mi esquema que muestra las entradas de teclado y pernos de la entrada-salida de BS2). Las líneas horizontales son puentes (para #, 9,6,3) hacia el lado opuesto de la BS2. Su esquema puede ser diferente, por supuesto y asegúrese de que guardarlo en algún sitio para referencia futura. Entradas desde el teclado son normalmente bajas tan conectarse 10 K resistencias el carril de tierra y cada PIN de entrada para estas entradas de búfer.
PIN 15 va directamente a la bobina en el relay de 5 voltios (sé que esto está mal y debe utilizar un transistor para controlar el relé según dirección de BS, pero con un relay de 5 voltios funciona bien). Es el otro polo de la bobina - 9V, por supuesto y no se olvide de los diodos anti-inversión a través de la bobina. Usé un DPDT pero un SPST trabajaría demasiado. Usé un DPDT porque añadí un pequeño piezo beeper (me dan algunos comentarios sobre mi clave y se utiliza para la práctica) y dos de los contactos NO disparar la alarma. Los otros dos funcionan a la toma que va a la tecla del transmisor. OK, eso es todo para el tablero principal así sucesivamente al programa.
