Paso 2: Construir el circuito

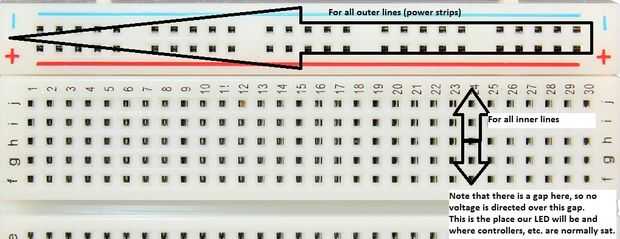

Así que, ahora que tienes todo el material necesario, pongámonos a construir el circuito real. En primer lugar, usted tiene que entender cómo funciona un protoboard. Se utiliza un protoboard para circuitos reales del prototipo y es muy versátil. En la protoboard, el interior de las líneas conectan horizontalmente y las líneas de fuera, que se llaman líneas de energía, están conectadas verticalmente. Si usted está confundido acerca de las conexiones, Compruebe hacia fuera la imagen con las flechas.
Ahora que comprende cómo funciona un protoboard, empecemos:

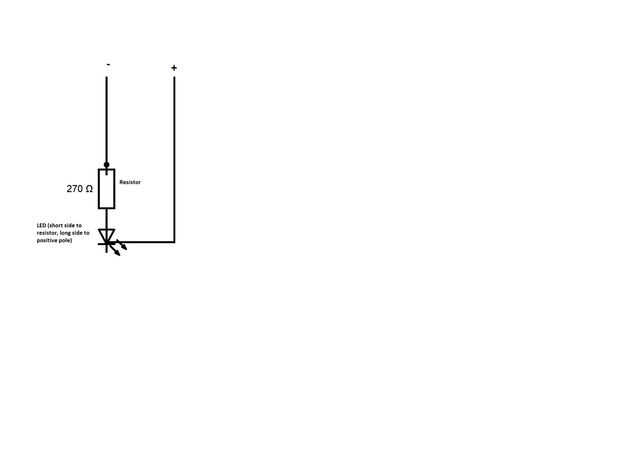

1. echa un vistazo en el diagrama del circuito que hice.
2. Pele los extremos de dos piezas de alambre (si la tienes normal, alambre no puente).
3. Coloque un extremo de cada alambre en ambos el interior de las líneas de la placa. El lado izquierdo será negativo y el derecho positivo.
4. Coloque un extremo de la resistencia a la izquierda (negativa) y asegúrese de que está en la misma línea horizontal que el extremo pelado del cable negativo del pronto-a-ser.
5. Coloque el otro extremo que unos agujeros más abajo (verticalmente), en la misma línea horizontal como su LED.
6. lo pegan en! Meter la pata corta del LED en la misma línea horizontal (en el mismo lado) como el final de la resistencia y meter la pata más larga en otro agujero a través de la brecha.
7. Ponga el cable positivo pronto-a-ser en la misma línea horizontal que la pata larga del LED. Nota, derecho (positivo) de la diferencia.
8. arrancar el Raspberry Pi

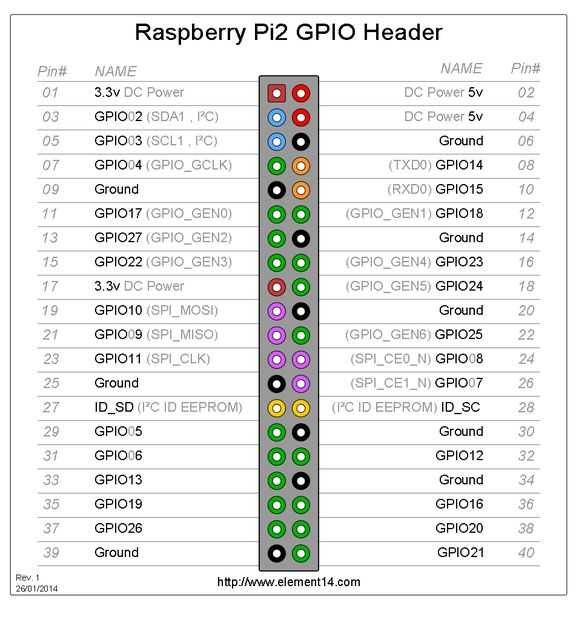

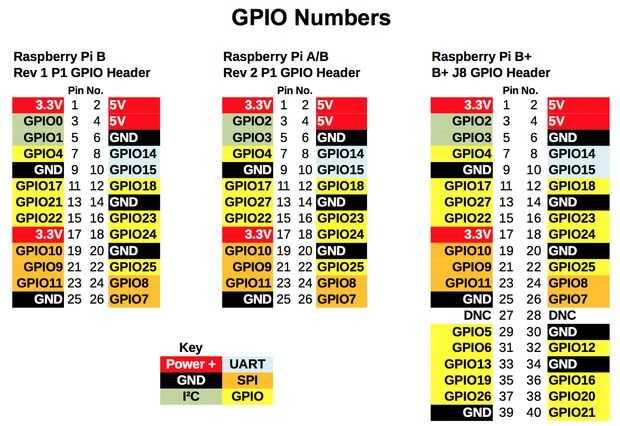

9. Conecte el cable negativo (lado izquierdo) a uno de los pines de tierra (echa un vistazo a la imagen para su respectiva rúbrica de frambuesa Pi GPIO)
10. Conecte el cable positivo (lado derecho) al Pin #1 para probar si funciona tu circuito.
11. el LED parpadea! ¡ Un éxito! Si no es así, asegúrese de que conectado todo correctamente y, si todavía no funciona, pida ayuda en los comentarios.
12. Conecte el cable positivo al GPIO18. Vamos a utilizar este pin GPIO para encender el LED de encendido y apagado para uso con código morse.

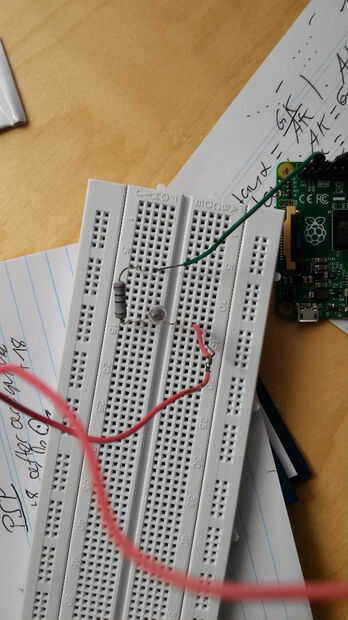

13. no se preocupe si no sigues junto con todo lo que he dicho, tengo una bonita fotografía del circuito terminado sólo para ti (ver en las fotos).

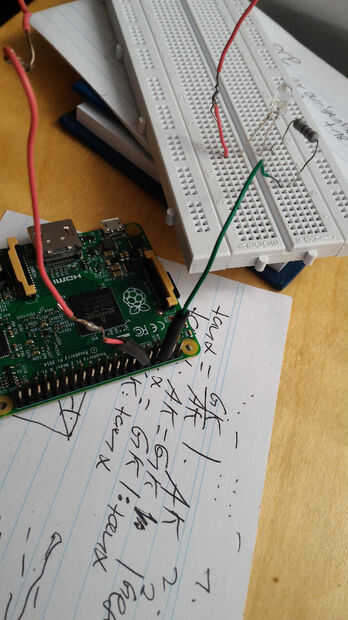

Nota: Si usted se pregunta sobre las fotos en el extremo del Raspberry Pi, solía algún viejo tubo de plástico sobre el alambre que se ajuste bien a las cabeceras de RPi. Algo así como un cable puente de bricolaje barato!
