Cohete de agua (3 / 8 paso)

Paso 3: Diseño Vertical lado piezas

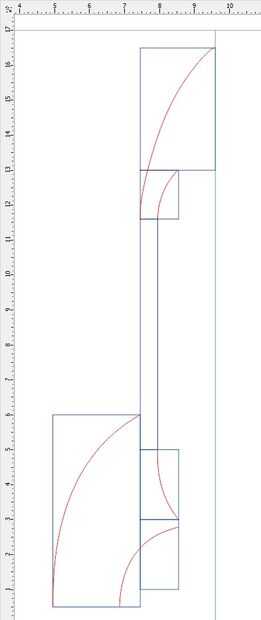

Ahora puede utilizar las distintas intersecciones de los rectángulos de referencia para comenzar a añadir curvas.  Para la mayoría de las curvas usé la simple herramienta curva de 3 puntos.  El cono de nariz forma no estaba buscando razón, usé la herramienta B-Spline, que le permite agregar más puntos de control a la curva.  Esto condujo a una transición más suave de la sección vertical largo en el cono de la nariz, así como en la punta del cono de nariz.

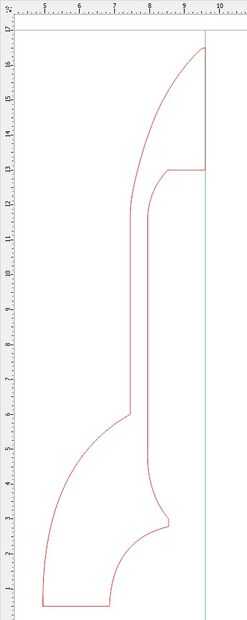

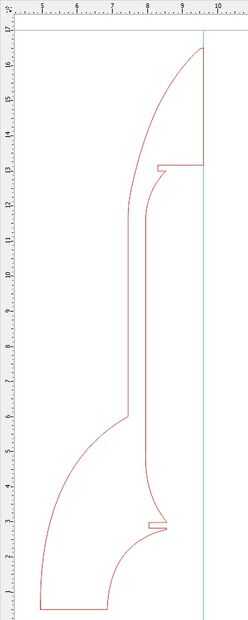

Una vez que tenga la forma deseada, utilice la herramienta Virtual segmento borrar para eliminar las líneas de referencia innecesaria.  Si no lo has hecho ya, todas las líneas de cambio en líneas rojas con una anchura de la rayita para indicar que estos se cortan y no grabado líneas.  El último paso es añadir una ranura en las áreas superior e inferior donde van los discos de apoyo.  Esto es donde se engancharán en las piezas verticales y horizontales para mantener unida a la Asamblea.  Medí mi cartulina y fue 0,15" de espesor así que hice mi ranuras 0,16" amplia para que allí no estaría demasiado apretado, de una forma.
