Cohete de Arduino datalogger (3 / 5 paso)

Paso 3: Conectar todo junto

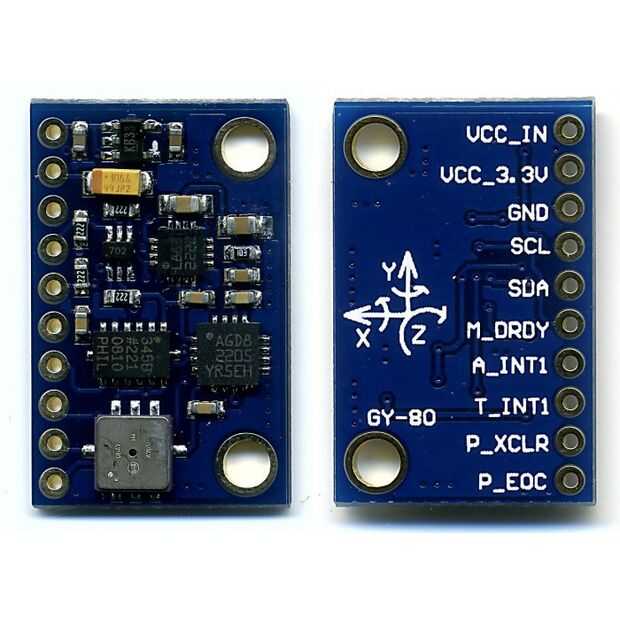

IMU-Arduino Pro mini
SCL - A5
SDA - A4
VCC_3.3V - VCC
GND - GND

Módulo de tarjeta SD - Arduino Pro Mini
CS - D4
SCK - D13
MOSI - D11
MISO - D12
VCC - VCC
GND - GND

Cargador de Li-ion - Arduino Pro Mini
Negativo pad Bat - GND
Positivo pad Bat - VIN materia prima (con un interruptor para permitir que el registrador de datos ser encendido y apagado)

Cargador de Li-ion - celular
Negativo pad Bat - cable negativo de la célula
Positivo pad Bat - alambre positivo en células
