Paso 7: Montaje 7

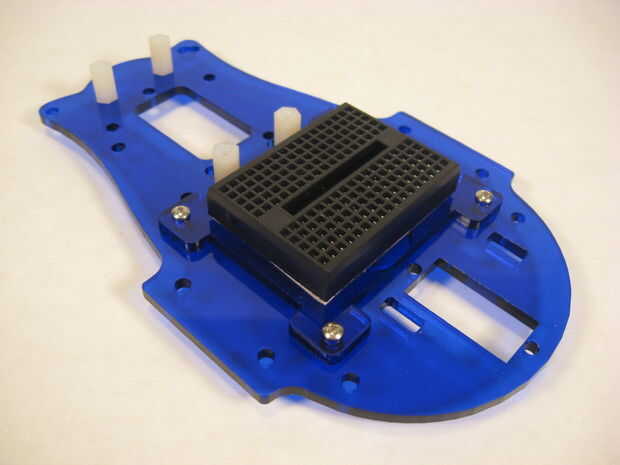

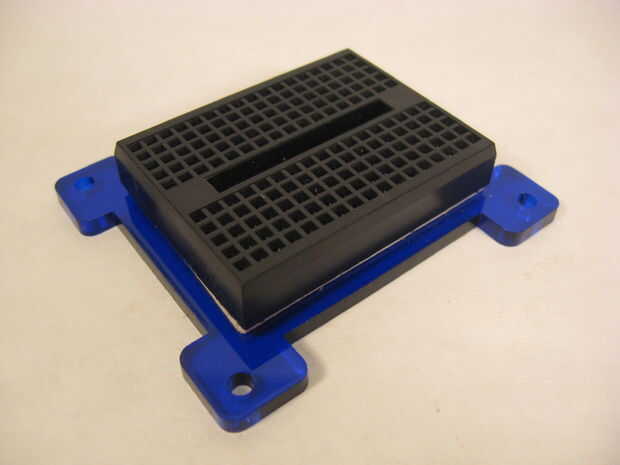

Comenzamos con la placa protoboard. Encuentro y su pequeño protoboard negro. El protoboard es Self-stick apenas pele apagado la parte de atrás y palo abajo. Cabe señalar que estas cosas de palo como en hierba verde y no le Haz copia de seguridad una vez que se ha quedado atascado.
Sólo tienes una oportunidad en esto, Skippy...... No apretar.
Placa superior:

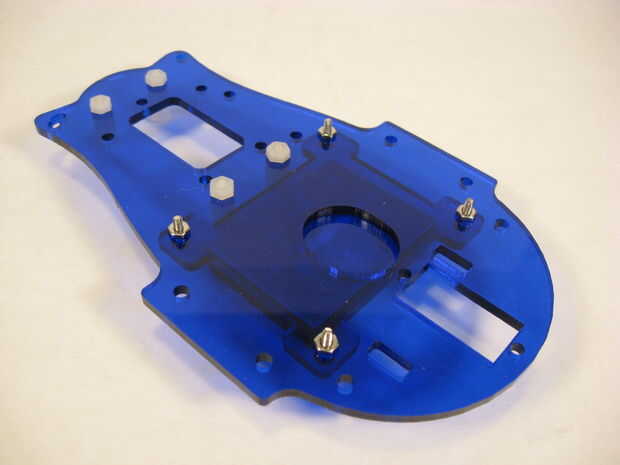

OK, la placa superior no es reversible así que tómate un momento y mirando los cuadros para averiguar de qué manera está para arriba. Usted puede seguir adelante y montar la placa (en su placa) al chasis ahora con (4) tornillos 2-56 x 7/16.

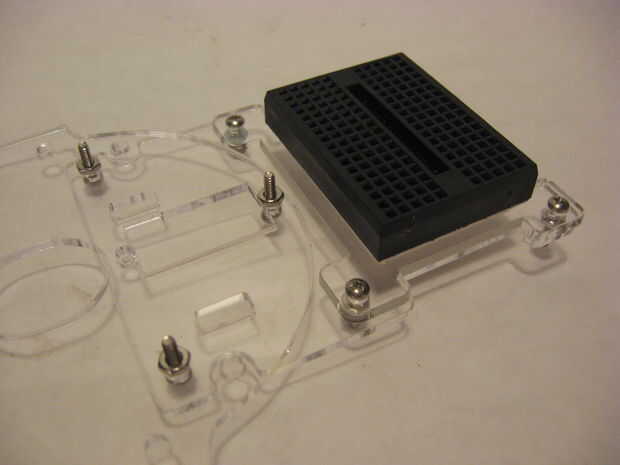

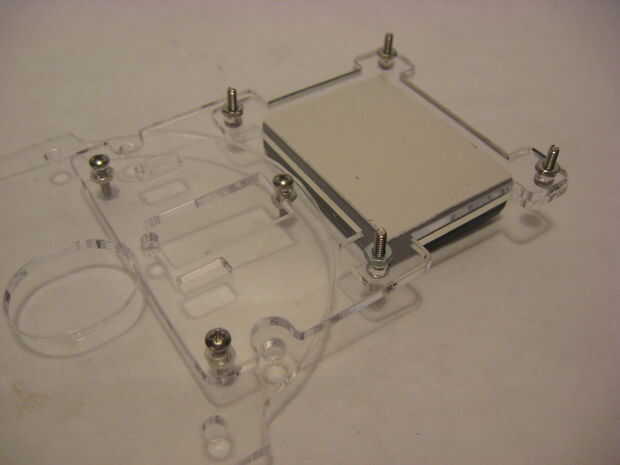

Nota: Si usted está construyendo el chorro versión bot del chasis, usted necesitará instalar la placa de bot arranque ahora. También, el protoboard montará al revés a la placa de arranque. Tenga en cuenta la imagen que acompaña este paso.
El Monte sus cerebros:

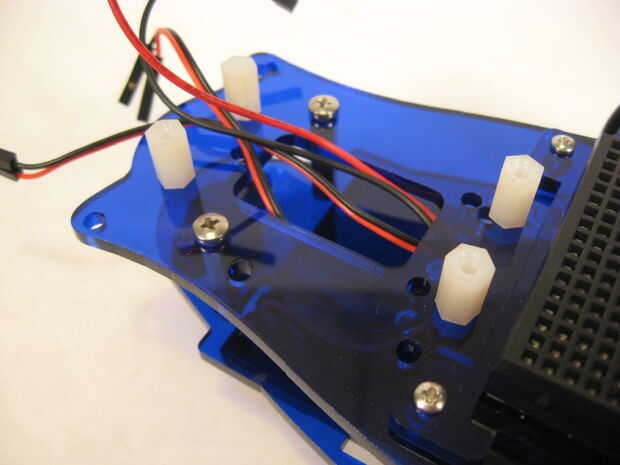

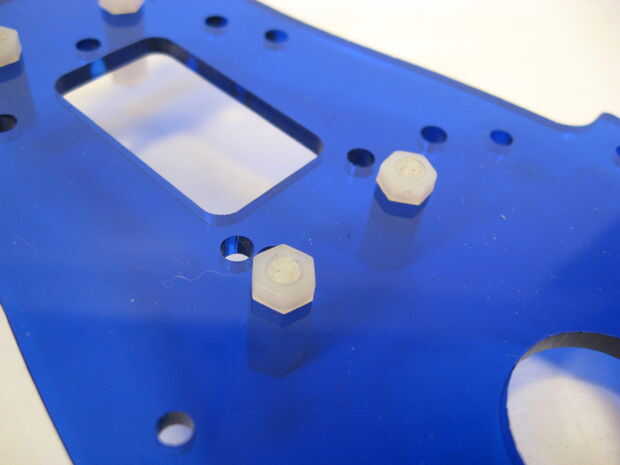

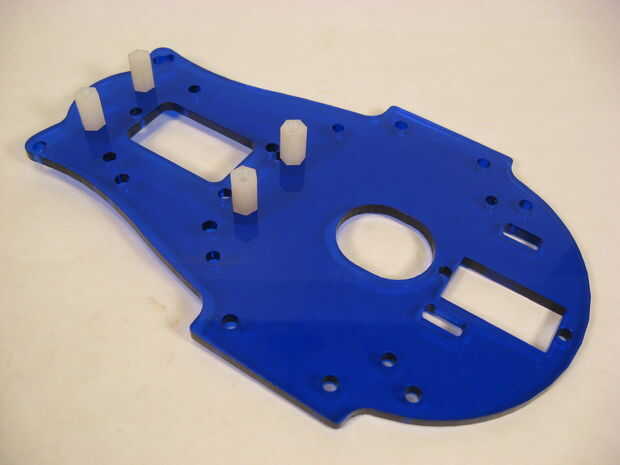

Tenemos que instalar los separadores pequeño que más tarde usaremos para montar nuestro Consejo regulador micro. Usted notará que hay más agujeros que usted realmente necesita. Esto es para un juego de muchos tableros diferentes. La forma más fácil de averiguar que los agujeros para usar, es simplemente sostener la placa en el chasis y ver simplemente que agujeros línea. Eso es todo!
Si utiliza un tablero de conductor de Mini o Micro mago, el hardware se ha incluido. Instale el hardware ahora.

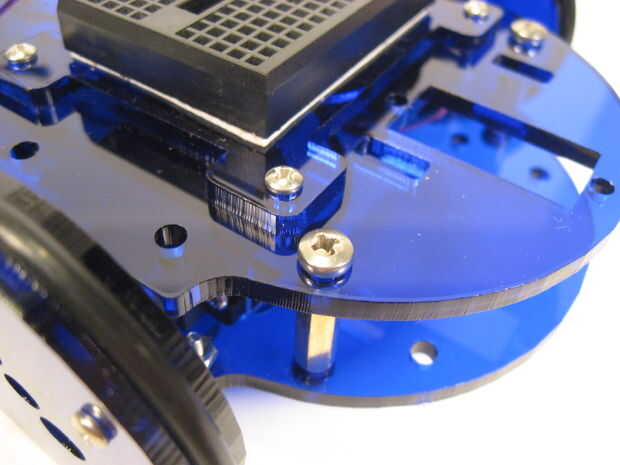

Monte la placa superior:

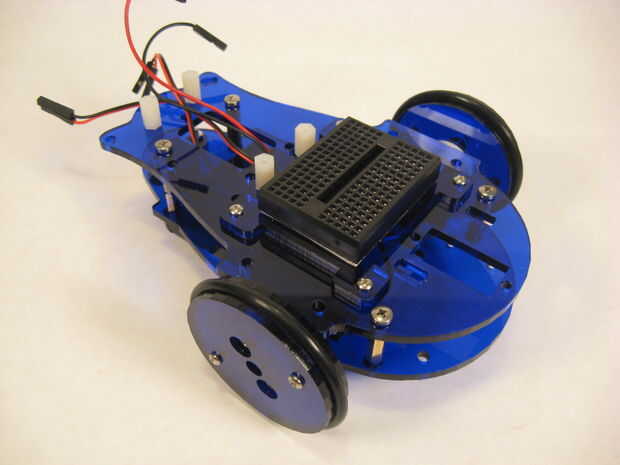

Puede agarrar todos los callejeros cables ahora (los cables del motor, los cables del sensor, cables de codificador, los cables de la batería) y darles de comer a través del gran agujero en la placa superior hacia la cola del robot. Ahora puede mantener un poco de tensión en los cables como Deslice la placa superior en lugar. Apriete hacia abajo con el último (4) M3 tornillos.
