Paso 3: Crear el lanzador
Air power!

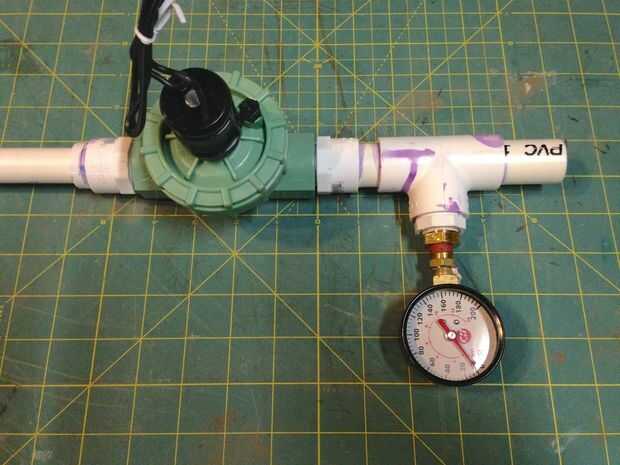

El lanzador de aire comprimido es muy similar a un lanzador destacado en la revista que con un par de pequeñas diferencias. El cambio más importante que hicimos fue agregar un manómetro para leer la presión del aire en la cámara de aire. Poder leer que la presión del aire en la cámara significa que podemos conseguir energía de lanzamiento muy consistente.

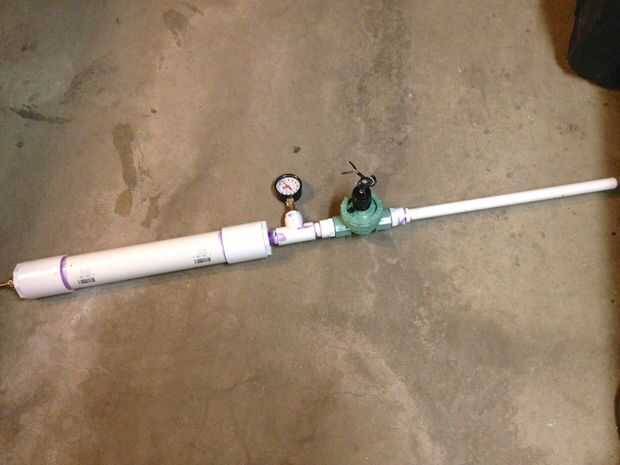

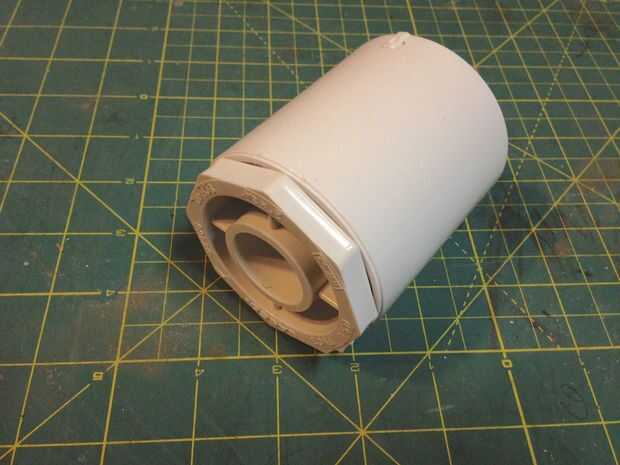

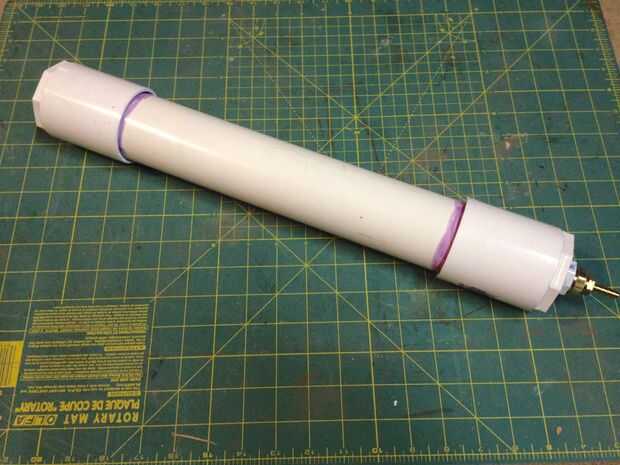

El cuerpo principal del lanzador es hecho de una sección larga de 16" de schedule 40 PVC tubería de 2". Dispone de un acoplador de 2" con un tapón en cada extremo del cuerpo principal. Al cementar las piezas de PVC juntos Asegúrese de utilizar una cartilla de preparación de las juntas antes de aplicar el cemento de PVC. Una de las tapas de enchufe tiene una longitud corta del horario 40 3/4" PVC equipada y luego un 3/4" Tee está equipado a la tubería de 3/4". Dispone de otro tramo corto de tubería de 3/4" para el lado opuesto de la t y está equipado para una conexión 3/4" roscado que se acopla a la válvula del aspersor en línea. El lado opuesto de la válvula del aspersor tiene un resbalón roscado 3/4" con un 16" horario largo 40 tubo de PVC para el tubo de lanzamiento.

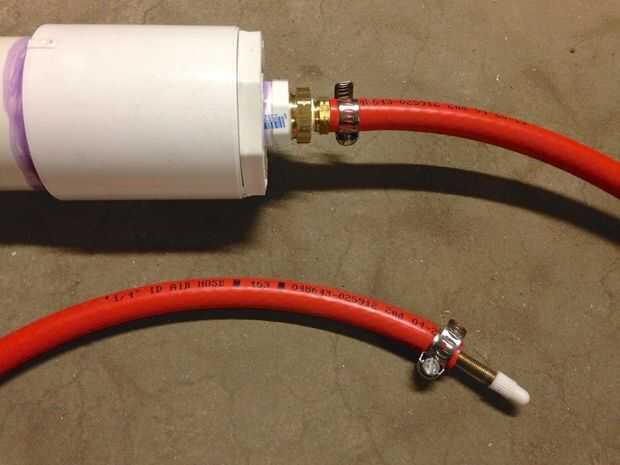

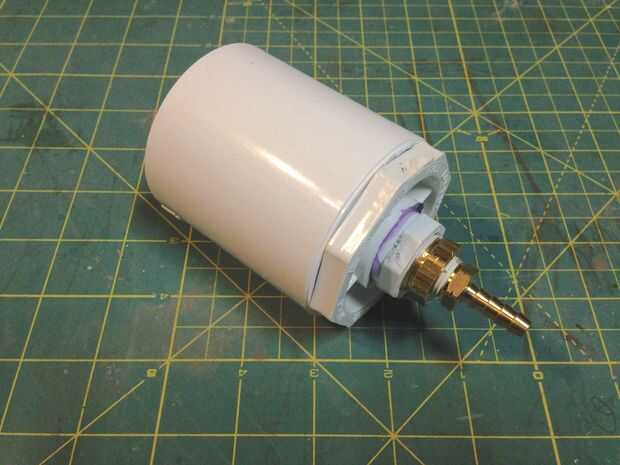

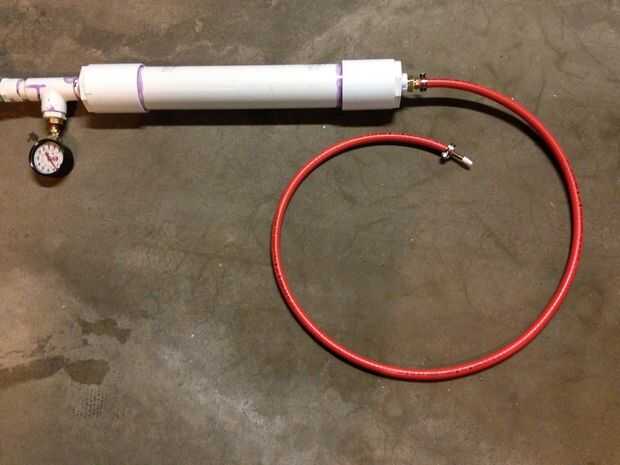

Los otros 2" tapón de PVC tiene resbalón 3/4" x 1/2" Conexión rosca hembra conectado. Luego se utiliza un adaptador de 1/2 "x 1/4" roscada para sujetar una lengüeta de la manguera roscada de 1/4" a 2" tapón. Una manguera de alta presión 1/4" ID entonces se fija a la lengüeta de la manguera con una abrazadera de manguera y una válvula de neumático de bicicleta cabe en el otro extremo de la manguera con una abrazadera de segunda. Corté la válvula del neumático en una llanta de repuesto de bicicleta que tenía en mi garaje. El lanzador de acabado se envuelve con cinta aislante para protección en caso de que el tubo de PVC nunca debe fallar bajo presión.

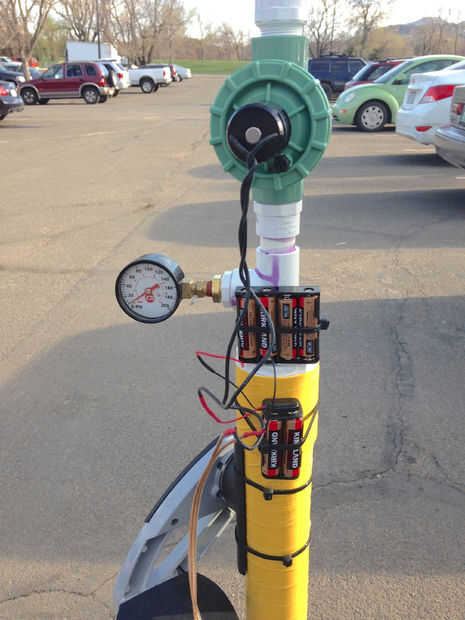

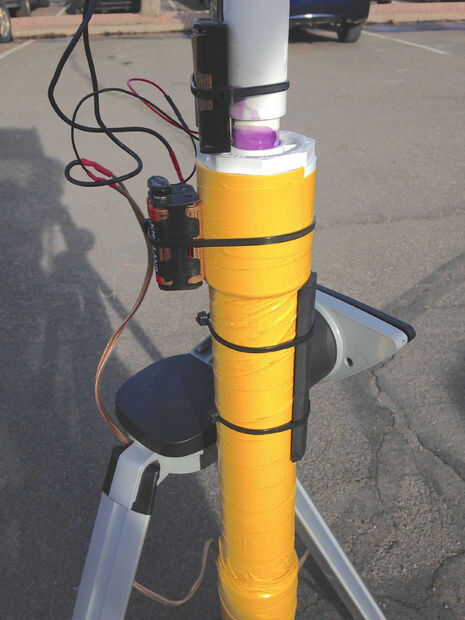

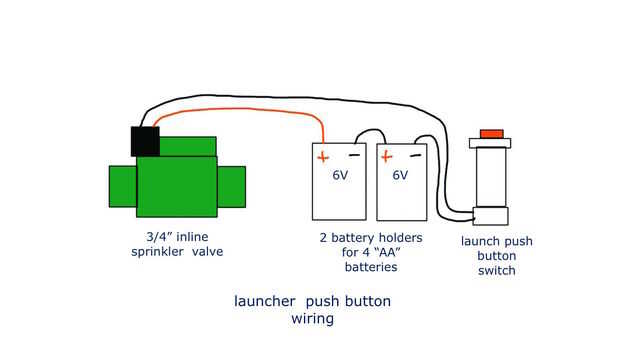

La válvula del aspersor es alimentada con 8 pilas "AA" para que cuando se pulsa un botón se acciona la válvula del aspersor y el aire tira el tubo de lanzamiento. Los paquetes de baterías se conectan en serie para hacer una fuente de alimentación de 12V. El cable positivo de la batería va a un cable de la válvula del aspersor. El otro cable de la válvula del aspersor está conectado al interruptor de pulsador lanzador con un alambre largo. Otro cable largo conecta el interruptor de botón en el cable negativo de la batería pack cuando se presiona el interruptor de botón lanzador completa el circuito. El lanzador de aire está conectado a un viejo trípode de telescopio que tenía en la mano, con ataduras de cremallera grande.
Actualización:

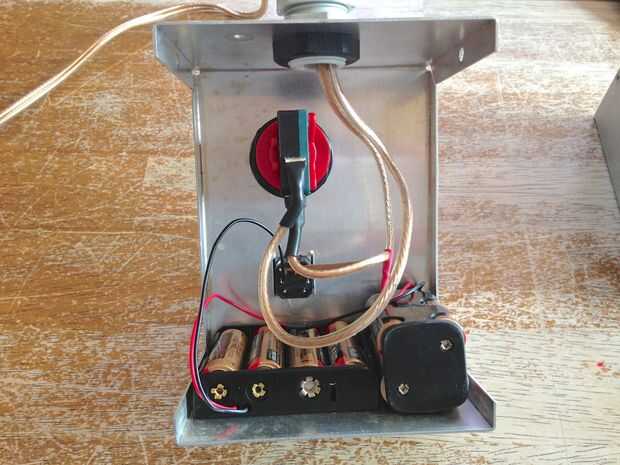

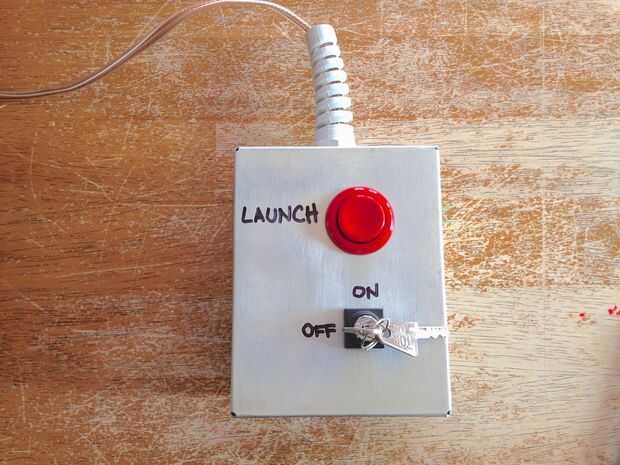

He encontrado un cuadro de proyecto de aluminio en un contenedor de basura junto con una llave así que montado en los soportes de batería "AA" en la caja y cableado llave en serie con el pulsador de lanzamiento. De esta manera es más difícil de activar que un lanzamiento por el accidente y se ve mucho mejor que antes.
En general este es un sistema de lanzamiento muy simple y confiable que es muy rápido de construir!
