Paso 1: Cargador circuitos
¿Por qué conectar cargadores en un banco?

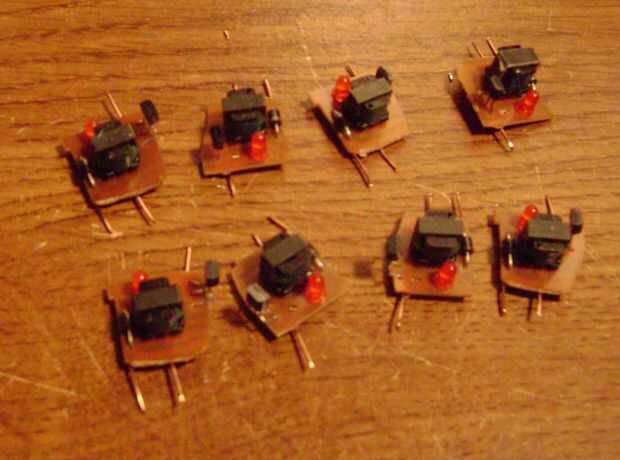

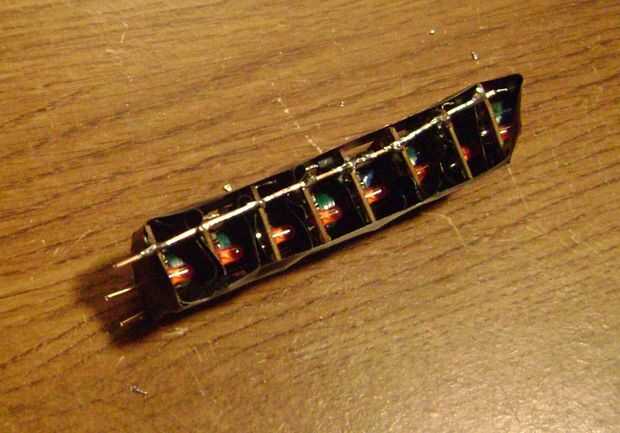

cargadores de sí mismos no son muy poderosos, pero cuando se les conectan en paralelo como se muestra en la última foto aumentas la potencia posible que pueden manejar los cargadores. Aumentar el número y tamaño de su banco de baterías (a 3V) aumentará los cargadores de salida (un punto) hasta que los cargadores de freír.
¿Conexión de los cargadores en serie o paralelo?

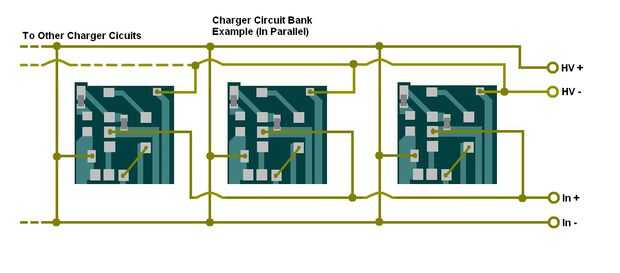

Los cargadores están conectados en paralelo, es decir, cada terminal está conectado con el mismo terminal del cargador adyacentes como se muestra en el diagrama de la imagen. No recomiendo poner los cargadores de serie, por lo que no se preocupe por él.
Mirar y leer los comentarios de la foto, las imágenes le muestran cómo para mejorar tus cargadores que puedo describirlo.

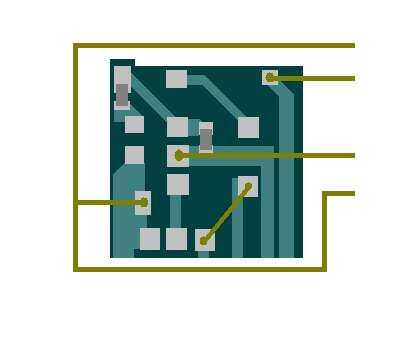

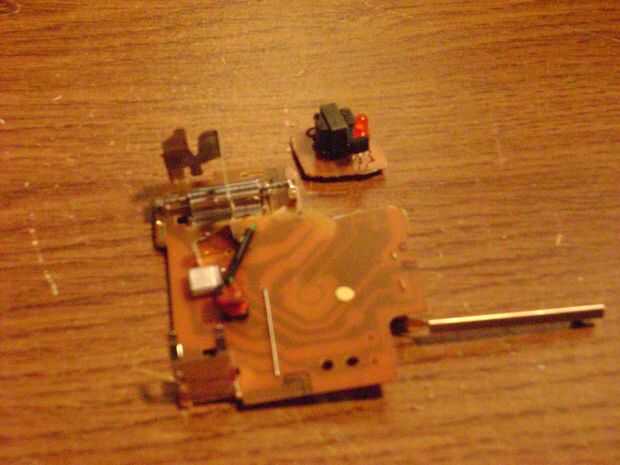

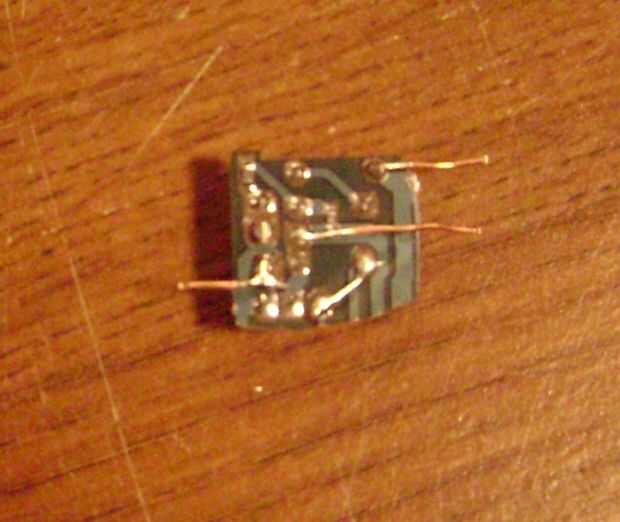

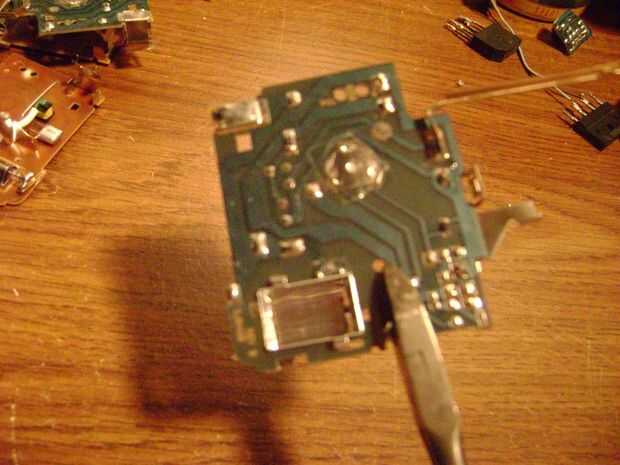

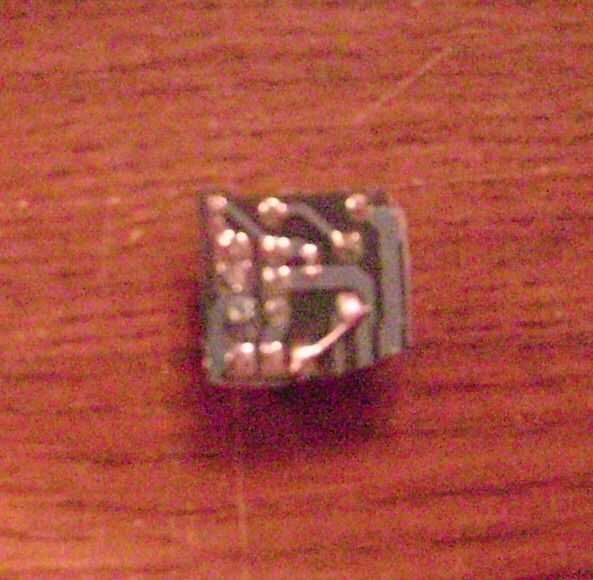

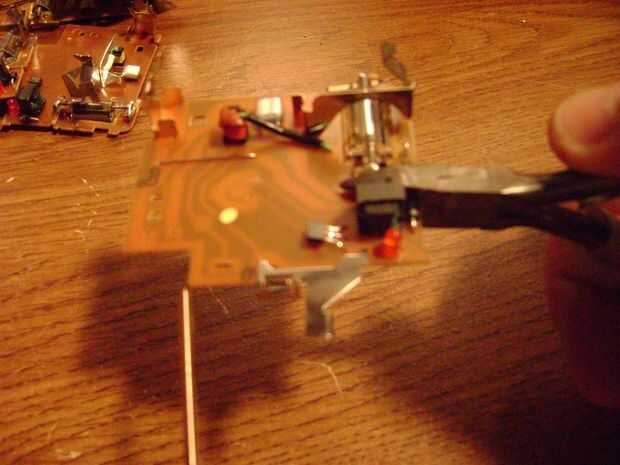

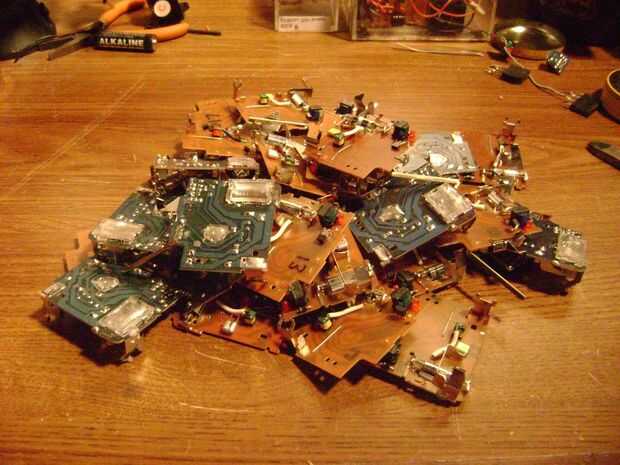

Primero sacar tu circuito y uso un par de tijeras de alambre y corte la sección definida por el pequeño transformador en la parte superior derecha del circuito (esto incluye un transistor y un diodo) (mirar el cuadro para la referencia). Conecte los conductores tal como se define en el cuadro.
Circuitos de cámara son en su mayoría ineficaces es decir 16% por mis pruebas, si desea que su arma para cargar más rápido y con menos batería drene mi convertidor DC a DC alto voltaje de salida.
El crédito de Mini cargador Idea viene de Instructable miembro "245Tommy" que tiene de usted tubo miembro "Halo2maniaccc". Gracias a ambos
CADA cargador individualmente antes de usted poner ellos en un banco de pruebas, algunos pueden estar defectuosos.
Recuerde: Flujo/resina (que se utiliza para mejorar el "palillo" de la de soldadura) es importante aquí. No lo necesita, pero ayuda mucho.
