Coilgun Handgun (2 / 6 paso)

Paso 2: Datos de General

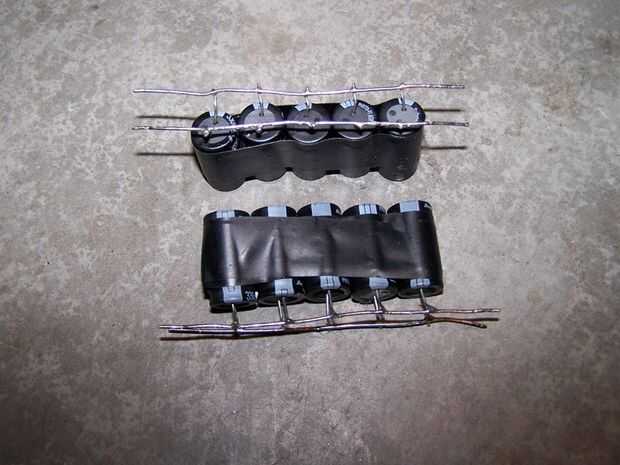

La energía en un condensador puede calcularse basándose en esta fórmula:

1/2 x C x 1e-6 x V2

o

0.000005 x C x V x V

Donde C es la capacitancia en micro-faradios (uF) y V es el voltaje el condensador se encarga de en voltios.

Bobina:

Aquí es un buen video que muestra cómo la espiral del viento:
Cómo enrollar una bobina

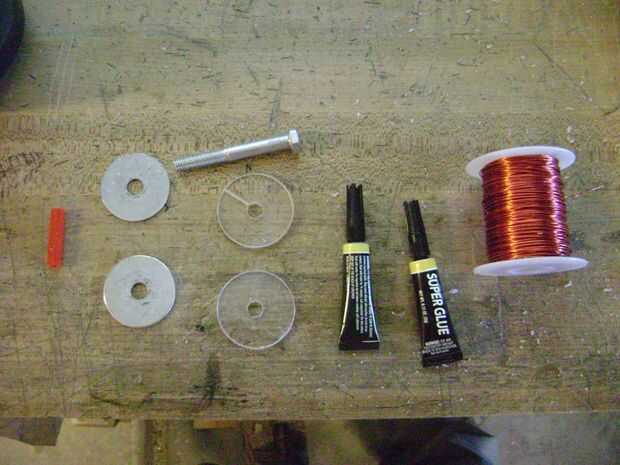

-Pernos de un diámetro y longitud adecuada
-Gran diámetro arandelas y tuerca para ajuste del perno
-(Generalmente negro) cinta de aislar o preferiblemente pegamento o epoxi
-Paja o papel para crear un espacio entre el perno y la bobina de bobina
-Magnético o alambre del esmalte
-Utilizar plexiglás arandelas creadas a través de un agujero de sierra y taladro. Esto le permite pegamento cada capa al plástico arandelas que forma que la bobina es más estructural de sonido cuando se toma de la bobina. Si usted elige que puede alimentar el alambre a partir a través de una arboleda u orificio en arandela de plástico detrás de la arandela de plástico, esto ayuda grandemente en la bobina.

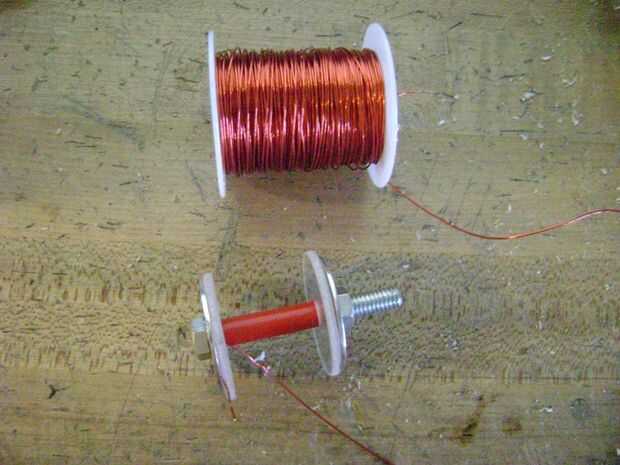

Ahora, la paja o papel y cortar aproximadamente 1-2 mm más largo que la longitud deseada de su bobina. Poner el extremo arandela (s) en el perno y el lugar la paja o papel en el perno como se muestra en la imagen, si la paja no encaja en el tornillo simplemente cortarlo longitud wise.fit la restante arandela y tuerca en el perno como se muestra.

Introducir el extremo de tu cable magnético aunque el centro de su lavadora de extremo y permitir sobre 2-3 en del cable hasta salir al otro lado. Envuelva el alambre que fue puesto por el perno extremo alrededor de la cabeza del tornillo para asegurarlo en su lugar. Ahora empezar a enrollar la bobina de forma en sentido horario o antihorario alrededor del perno. No cambiar de izquierda a derecha o viceversa, siempre viento en una dirección alrededor del perno, de lo contrario tu bobina no funciona. Seguir la cuerda hasta que llegue el otro extremo, asegure el cable con su pulgar y si tienes cinta golpee la capa hacia abajo firmemente, si usas Pegamento No pegue la primera capa, esta pega el cable a la paja o papel.

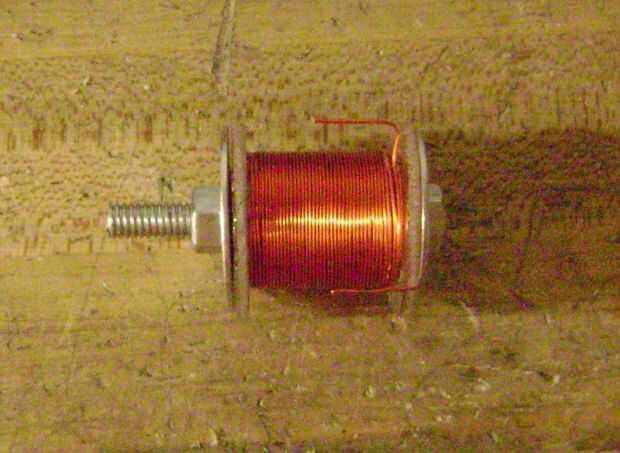

Para hacer una segunda capa simplemente seguir al viento, girando en la misma dirección que empezaste y camino hacia el otro extremo de la bobina en la parte superior la primera capa. Una vez han alcanzado la cola de otro lado o cinta la Asamblea y seguir al viento en la misma dirección hacia la derecha o hacia la izquierda y hacia atrás a lo largo de la longitud de la bobina. La bobina del viento tan perfectamente como sea humanamente posible y mantener el cable como perpendicular al perno como sea posible.

Una vez terminado con su bobina cinta o pegamento el conjunto tan estrecha como sea posible y dejarlo reposar algunas horas. Luego, tomar la bobina de la devanadera tan cuidadosamente como sea posible y quitar el interior de la paja o papel con unas pinzas.

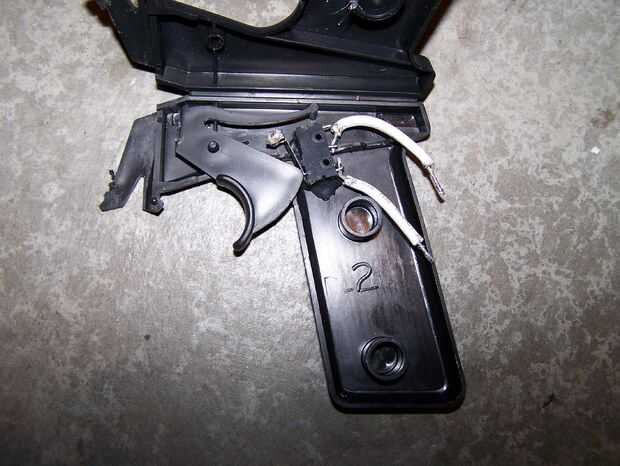

Para hacer el control de armas de fuego abierto el plástico mango y caliente pegamento en el interruptor del rodillo para que el interruptor se dispara por, bueno, el gatillo. Taladre los agujeros en la parte posterior y conecte los cables al interruptor (1,3) y luego poner los cables por los agujeros. Cierre el mango y si se puede escuchar un clic cuando el gatillo debería funcionar.

RELÉ DE

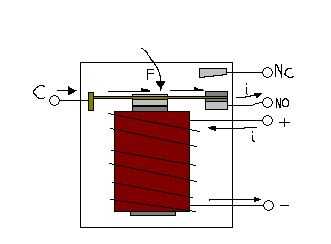

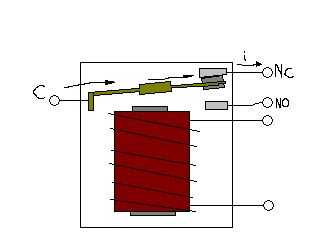

Un relé tiene dos elementos de trabajo en él, un electroimán y un contacto móvil.

Primero un poco de vocabulario:
-NC-normalmente Closed-When no corriente se aplica al electroimán C y NC están conectados
-Corriente de Open-When NO-normalmente se aplica al electroimán C y NO están conectados
C-común-conectado a NC o NO basado en estado del electroimán
-SPST - solo poste solo tiro - ya sea NC o NO está incluido en este Relais, no tanto

Este relé tiene 4 conexiones, aunque algunos parecen tener más, si se desconoce la ubicación del electroimán se aplica una fuente de 9V-12V a cada combinación de conexión posible hasta oír un clic, se trata de la electromagnética y cuando el relé está conectado como en el diagrama en el paso posterior la pistola se dispara cuando se aplica un voltaje adecuado a estas conexiones otra vez.

-SPDT - simple polo doble tiro - ambos NC y NO se incluyen en este relé (se muestra en la imagen de abajo)

Este relé tiene 5 conexiones, una vez más si la situación del electroimán es desconocida hasta que escuche un clic, esto es el electroimán cuando el relé está conectado como en el diagrama en el paso posterior la pistola se dispara cuando se aplica un voltaje adecuado a estas conexiones una vez más se aplica una fuente de 9V-12V para cada combinación de conexión posible.

Para este proyecto que puede utilizarse un SPST o relé SPDT, utilizamos solamente el C y no hay conexiones para que un SPDT tendrá un cable desconectado.

El relé de apertura te permitirá encontrar más rápidamente estas conexiones, pero colocar la tapa nuevamente cuando su listo para instalar el relé.

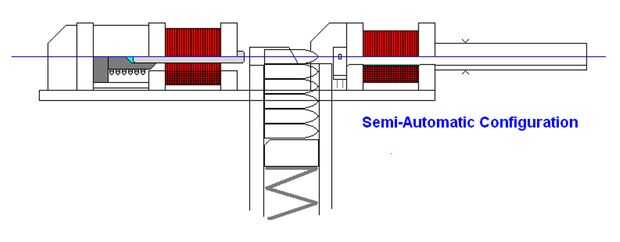

También abajo se encuentra una imagen de la configuración semiautomática.
