Paso 3: Bobinas, condensadores y los resultados

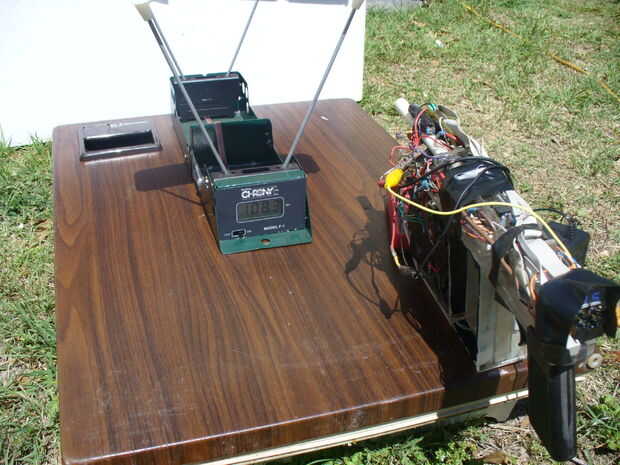

Todas las mediciones son tomadas de la prueba de velocidad con cronógrafo y son máximo alcanzado.
calibre 22:
-UM: 7 capas, L de 33mm, 6.5mm InDia 1320uF 330V E.37m/s 4g (11 * 330 120uF)
Capa -8, 30 m m L, 8 mm InDia 960uF 350V 24 m/s 8 g (8 * 330 120uF) 3.9%
Capa -12, 30 m m L, 8 mm InDia 600uF 350V 12 m/s 8 g (5 * 330 120uF) 1.57%
Capa -12, 30 m m L, 8 mm InDia 470uF 450V 27 m/s 8 g (1 * 400V 470uF) 6.1%
-16 de la capa, 30 mm L, 8 mm InDia 470uF 450V 28 m/s 8 g (1 * 400V 470uF) *** mejor resultados 6.6%
-UM: capa 12 mm 30 L, 8mm InDia 470uF 800V e > 50m/s 8g (4 * 400V 470uF)
calibre 20:
-UM: capa 12, 29mm L, 8mm InDia 940uF 400V 31m / 8g s (2 * 400V 470uf)
-UM: capa 12, 12 m m L, 8mm InDia 1200uF 350V 26m/s 8g (10 * 330 120uf)
-Capa 8, L de 12mm, 8mm InDia 880uF 450V 13m/s 9.0 g (4 * 400V 220uF)
-Ferrita 8 rodeados capa, 12mm L, 8mm InDia 880uF 450V 14m/s 9.0 g (4 * 400V 220uF)
-8 capa, L de 30mm, 8mm InDia 1100uF 450V 33.0 m/s 9.0 g (5 * 400V 220uF) SCR conectado 4,4%
E = Estimado velocidad-la velocidad estimada comparación visual basado en los otros resultados, no se miden.
UM = Unmaximized - bobina no experimentado para lograr los máximos resultados
Si no tienes acceso a un cronógrafo el método aquí es relativamente exacta.
Si utiliza este método para obtener velocidad resultados Asegúrese de que la bobina esté perfectamente horizontal y no fuego a la tierra, el fuego en un pedazo de espuma que es un metro o tan lejos.
También aquí es una medida de velocidad óptico establecida.
Incluso en el mejor los resultados se muestra son + o - 20% correcto, esto es porque más calificación de capacitancia electrolítica de condensadores en el + o - 20% región.
