Paso 2: construcción

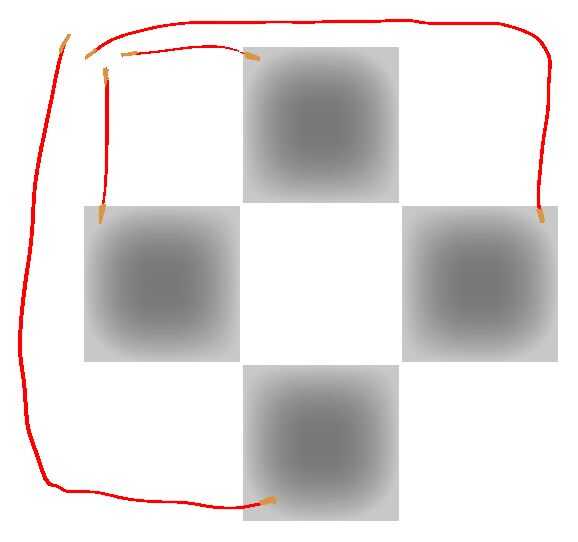

Tomar los paneles de la flecha y coloque en el piso. Alternativamente, si desea una configuración portátil, podría colocar las flechas en la parte superior un panel de madera contrachapada. Tomar un cable de cobre, cortado en piezas ilustradas arriba y los extremos de la tira. Conecte cada cable a una flecha con cinta aislante (o alternativamente, un soldador). Asegúrese de que las flechas no toquen entre sí. Sólo tiene cuatro cables, uno para cada flecha. Véase el cuadro 1.
La próxima cosa que necesita hacer es conectar todo. Si no sabes como funciona un protoboard, los cinco pernos en cada fila están conectados entre sí, mientras que cada fila individual en el tablero está separado. Conectando dos cables en la misma fila, puede superar los dos sin necesidad de soldar.

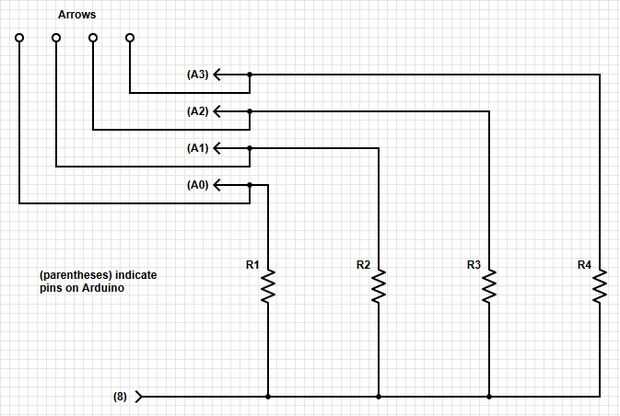

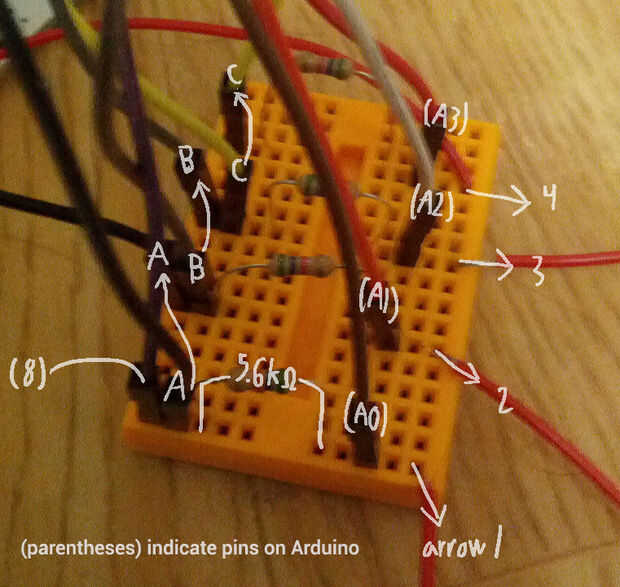

El Arduino y protoboard, crear el circuito visto en cuadros 2 y 3. La foto incluida es sólo un ejemplo; no importa qué filas en el protoboard que utilizas. 5.6kohms de resistencia es utilizado aquí, pero variará la resistencia exacta requerida para su cojín (más debajo de la prueba).
Una vez que haya confirmado que funciona todo en la etapa de pruebas a continuación, puede cinta las flechas en posición con cinta adhesiva. También puede a la cinta hacia abajo de los cables, para evitar tropezar con ellos.
