Cojín de las Karduinoss $ 5 (1 / 5 paso)

Paso 1: Encuentre las señales

Después de algunos breve google (y pasando por la documentación en su mayoría inútil) he encontrado esta web que me ha ayudado mucho:

http://sparktronics.blogspot.com/2008/05/Synaptics-T1004-based-Touchpad-to-PS2.html

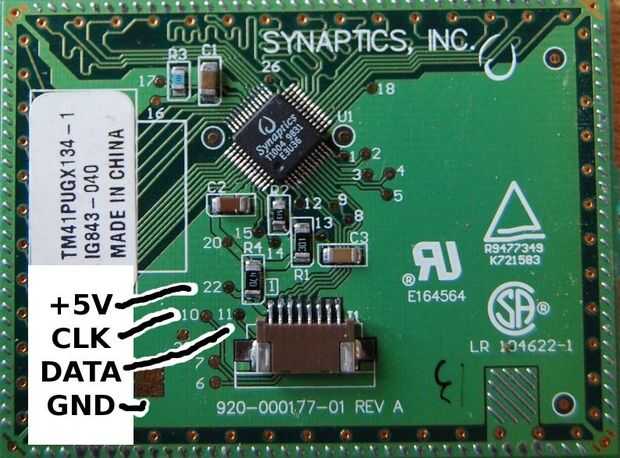

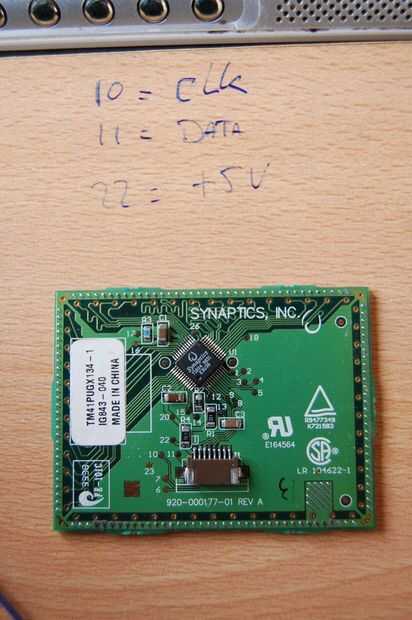

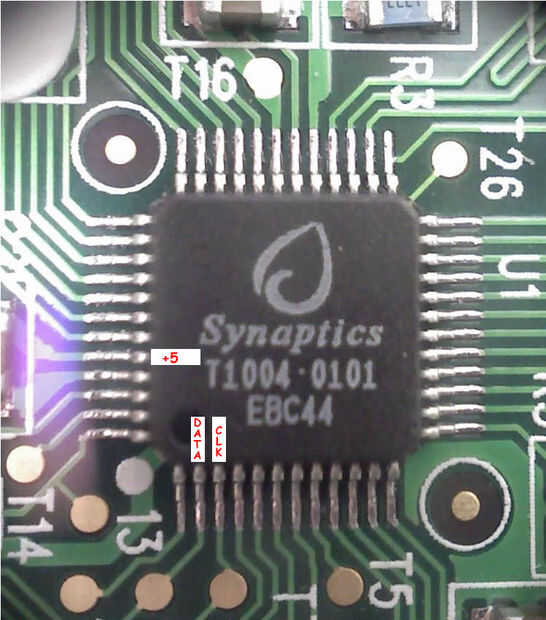

Este sitio web tenía la imagen que ves aquí. De esto me di cuenta de que los testpoints en el tablero (wow, muchos!) donde conectado a los 3 pines. (ver segunda foto).

No estoy muy seguro si el controlador de T1001 es similar en los pines de este controlador, pero las señales no deberían ser demasiado difíciles de encontrar si usted sabe qué buscar.
