Paso 2: LCD y electrónica el caso

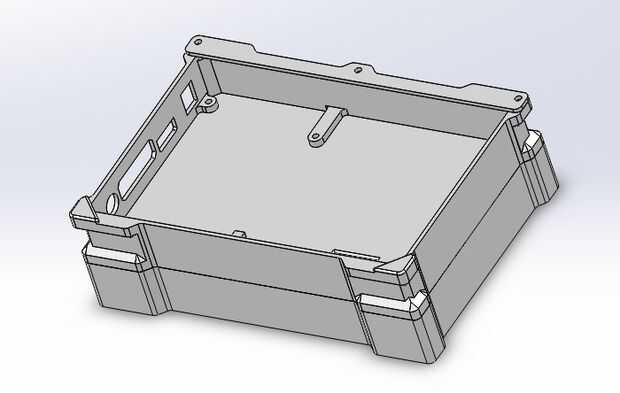

El caso tiene la idea de hacer modular, cada parte protegido y aislado. Un caso base para el LCD que puede ser independiente usado y un caso para la electrónica principal. Puesto que uno de los objetivos es mantener modular y repurposable para otros proyectos no se conservan muchas otras cosas que podrían ser consideradas muy importantes. El LCD cables y componentes son fáciles de desintegrarse o romperse, por lo que el caso de independiente era una necesidad. De esta manera puede sentar en mi escritorio de la PC principal, agregado a la segunda capa del proyecto o simplemente conéctela a uno de mis robots para mostrar los datos.

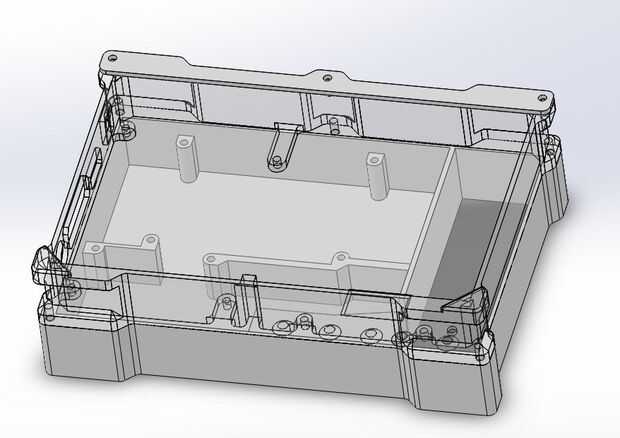

La capa electrónica separados básicamente consiste en un principal PC board, batería y energía de la distribución. Como el caso de LCD necesita los conectores a ser externos, la segunda capa, para Cubieboard tiene el conector externo. Es un poco molesto tener el cable que fuera, pero en última instancia, los diseños están en línea y si alguien quiere internas sólo mover el tablero interior y hacer un agujero entre las capas, compartir por favor, si lo haces! Este caso fue significado para una rápida corrida impresa, y podría necesitar un trabajo alrededor de los bordes, otra vez, compartir...
Decidí jugar un poco con las increíbles características USB de Arduino Leonardo. Estoy agregando un controlador de "juego del ratón" para este proyecto para poder introducir fácilmente y y construir encima un software para usar como un control remoto.
He encontrado mucho mejor para RPi y una máquina de windows VGA woking. Pero con Cubieboard HDMI es bueno. El alambre de FCC es muy frágil, por lo que el caso funciona como un encanto. Si configuraste todo bien, no quiere abrirse otra vez. Cuidado con las clavijas de FCC no se pone en cortocircuito con la carcasa de aluminio, hacen que se empuja en. Al principio parece que quede aproximadamente 1mm, pero deja un ligero empujón conseguirlo sobre 3 o 4 mm interior. Acortarla y péguelo encima de todo, para que sea prueba de agitar.
Imprimí todo con el Fabricante de sueño
