Cojines de hombro del LED (10 / 14 paso)

Paso 10: Alambre baterías y Arduino

Subido el siguiente código para el Arduino Micro y entonces comenzó a construir mi circuito.

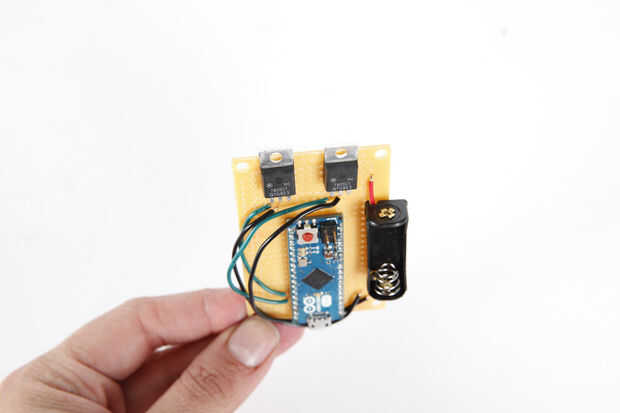

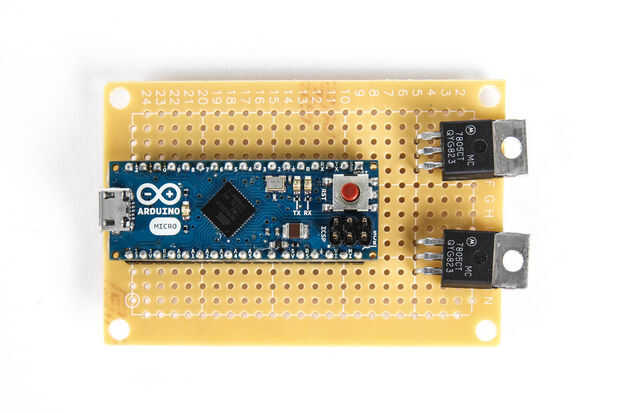

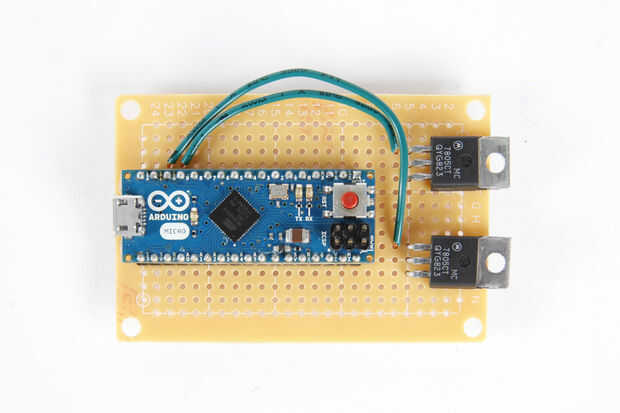

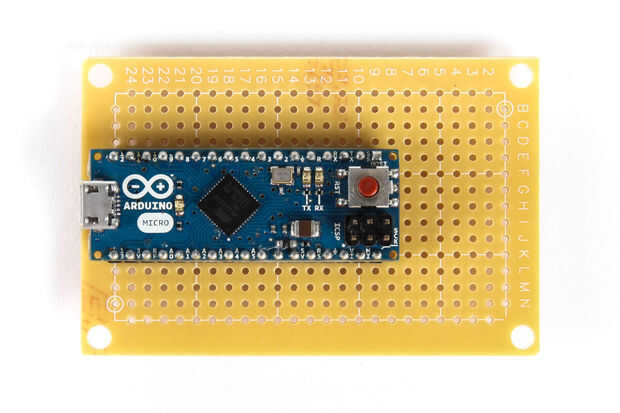

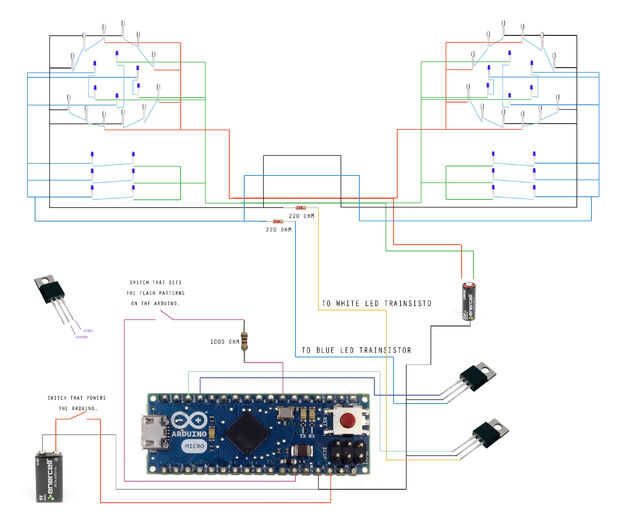

Puse la placa Micro perf-abordo y luego había conectado a los dos transistores de pines 9 y 10. Consulte el diagrama del circuito a este paso para la dirección en volver a crear este circuito.
Si nunca ha trabajado con los transistores antes, echa un vistazo de costumbre Geek impresionante tutorial de cómo se hace :D

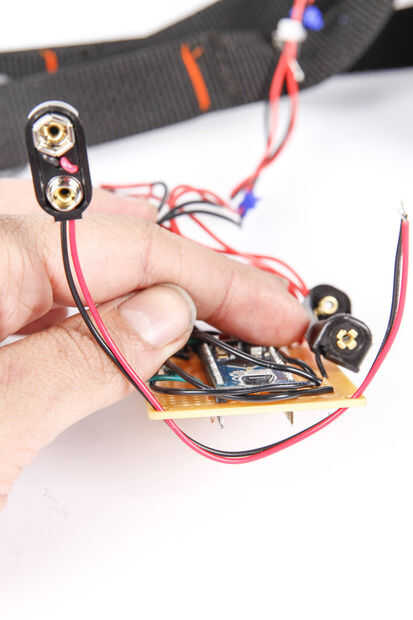

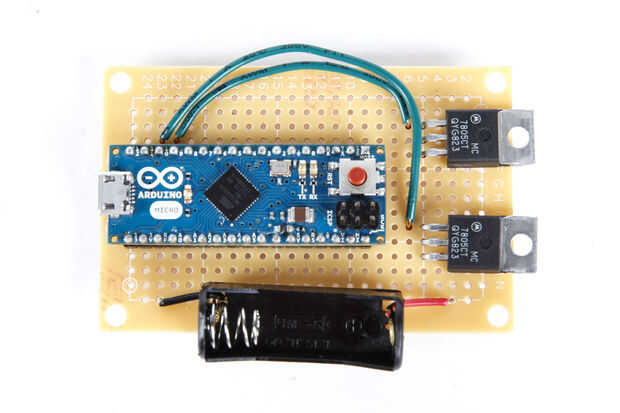

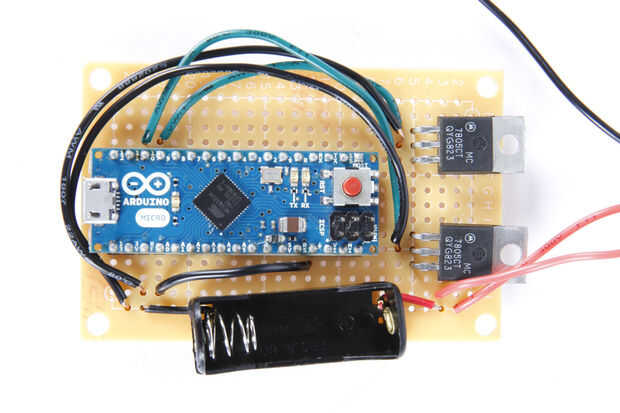

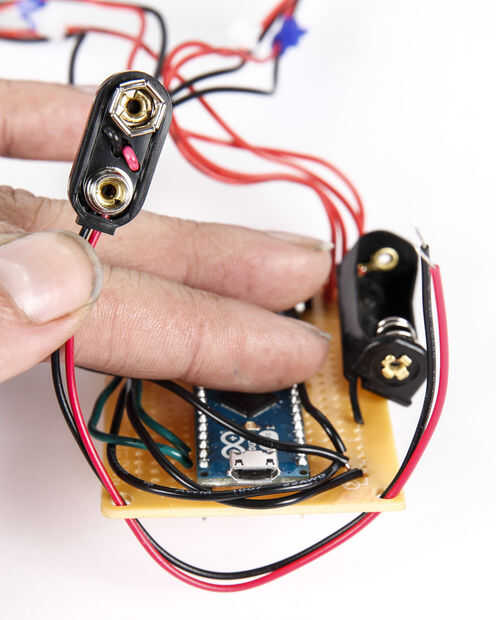

Después sujeté los transistores, comencé a tierra todos mis componentes y la adición de los clips de batería para las baterías de 9V y 12V.

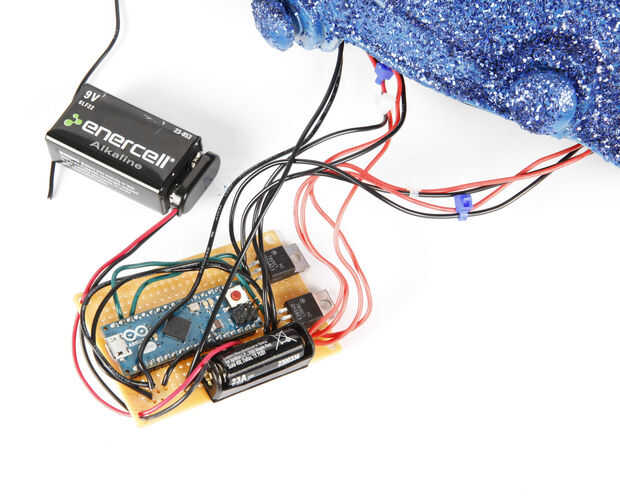

Sí, este proyecto tiene dos baterías - uno para alimentar los LEDs y otra para alimentar el Arduino.

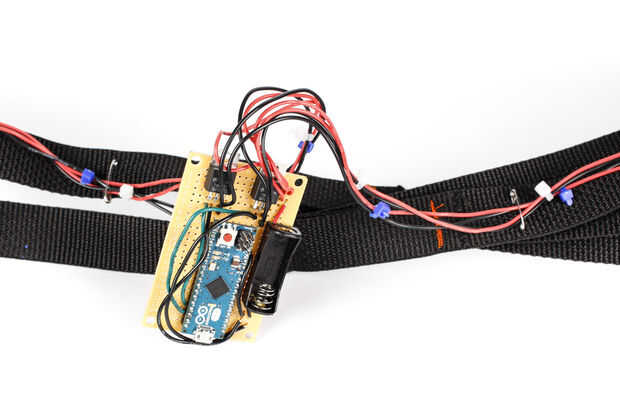

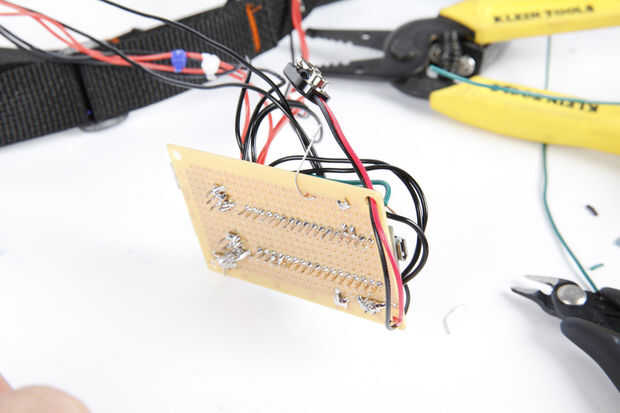

Asegúrese de dejar largo cables para conectar los interruptores de las almohadillas a arduino.
