Cojinete de bolas de impresión 3D en una sola toma (2 / 6 paso)

Paso 2: En surco

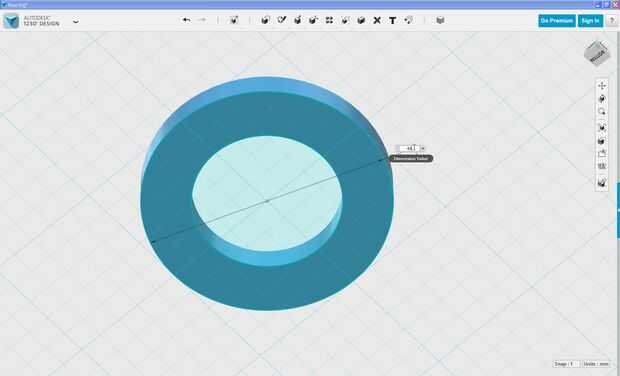

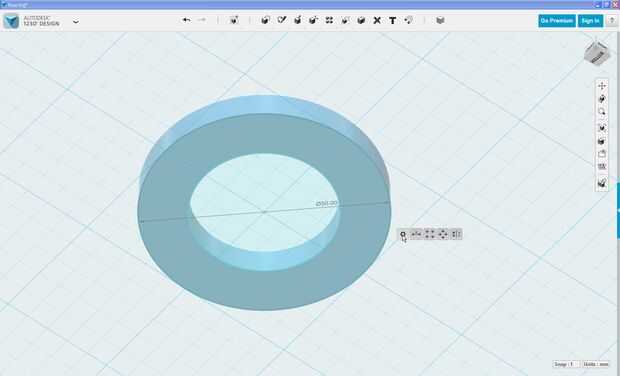

1. Seleccione la salida de la carrera de dibujo del círculo, haga clic en 'Editar dimensión' entonces modificar el diámetro de 50mm a 43mm.

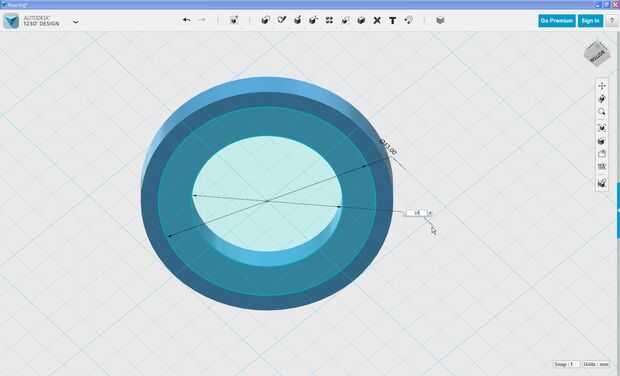

2. repetir los pasos anteriores para modificar el círculo interior del bosquejo, cambiar el diámetro de 30mm a 37mm.

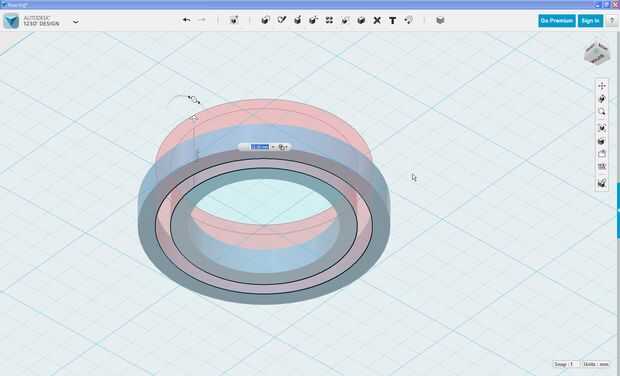

3. sacar el perfil entre estos sketch de dos círculo para cortar el objeto, se dividirá en dos pedazos.

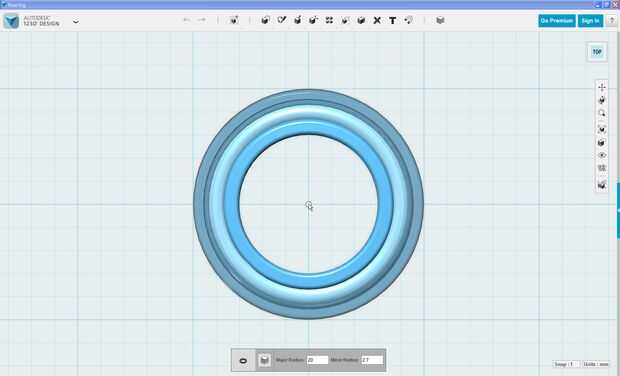

4. colocar un toro en el mismo centro, radio principal era de 20mm, radio menor fue de 2,7 mm.

5. copiar y pegar el toro en el mismo lugar.

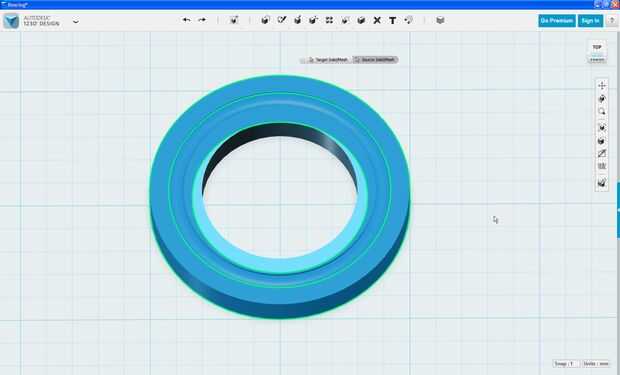

6. Boolean -> restar el toro de la carrera, luego reste el toro de interior.
