Paso 2: Conexión del motor de cola
Ahora es el momento para agarrar el casquillo plano del PVC.
(si usted está haciendo una cola con dos servo motor tendrá que hacer dos veces los pasos 2.1 y 2.2)
Medir 1/2" desde el extremo cerrado plano y marcar con un lápiz o rotulador. Apriete hacia abajo la tapa de PVC con su lado frente a usted y corte a lo largo de la línea medida que hiciste. Utilicé una sierra para metales para esto pero una hoja en una Dremel herramienta debería trabajar si no es un poco mejor y probablemente le dará un corte más preciso más limpio. Próximo arena abajo las virutas pequeñas colgando fuera del borde de la tapa de PVC. y si el corte resultó un poco irregular pulir el borde para que sea el nivel.
Nota:

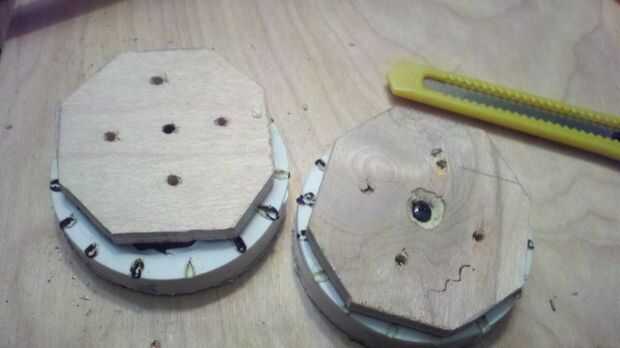

Si por razón lo que tenido problemas como yo hice y no se puede encontrar tapas de PVC planas entonces en lugar de otro tomar 2" redondeado tapas de PVC y ya sea cortar o pulir la parte redondeada, cortada o un pedazo de madera contrachapada o de preferencia una pieza de plástico de 1/2 pulgada de espesor sobre la circunferencia del PVC tapa te lija. Una vez que ha unir su parte redondeada en la tapa de PVC, clavos sería más fuertes pero gorila pegamento funciona así.
2.2

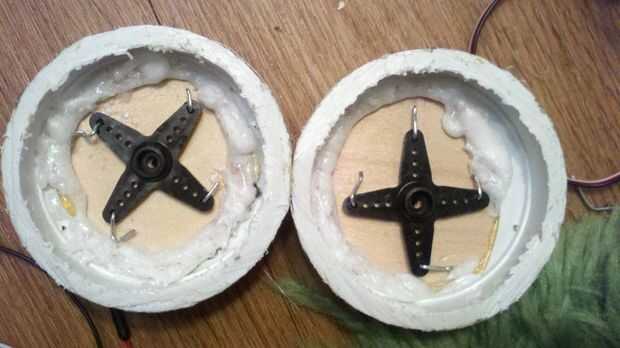

A continuación, usted querrá medir para encontrar el centro exacto de la tapa, marca y perfore un agujero no a grande de un todo aunque tiene que ser apenas el tamaño correcto para su tornillo de montaje. El tornillo de montaje es el tornillo pequeño que se encuentra en el centro del motor de servo. Luego necesitas los cuatro cuerno echó a un lado del motor servo Desenroscar la "X" en forma de cuerno poner su tornillo de montaje en lugar seguro, mientras tanto toma el cuerno y colóquela en el interior de su tapa el agujero hecho con el centro de la bocina de la guarnición. Sostenga la bocina en su lugar y marque los cuatro orificios exteriores del cuerno, retire el cuerno y donde se marcan los agujeros de taladro. Después de que agarrar unos pequeños tornillos, vuelva a poner el cuerno "X" y atornille la tapa.
Nota:

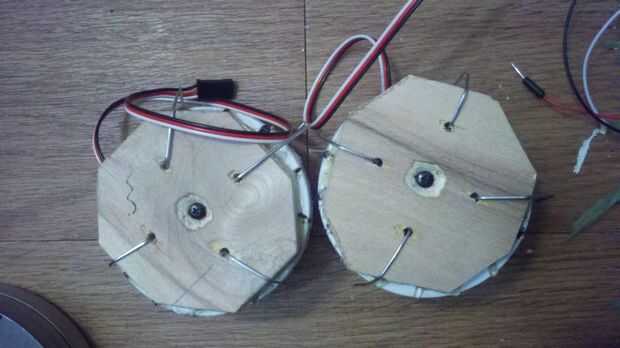

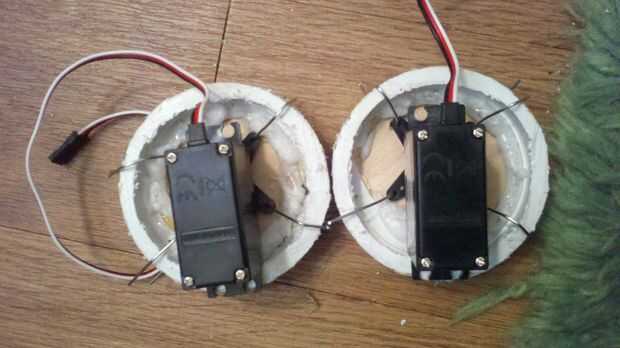

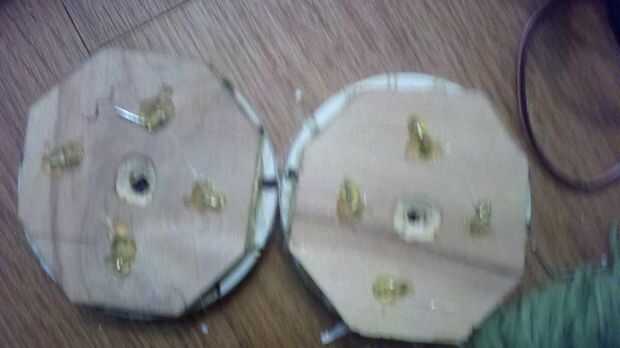

Si por cualquier razón usted no tiene ningún tornillo pequeño y usted no tiene una manera conveniente de conseguir algunos y luego en su lugar recomiendo agarrar cuatro clips de papel y les ponen el cuerno "X" enderezar respaldarla en la línea de la tapa con los agujeros, poner los clips de papel a través del agujero y doblar los extremos de cada lado y cortar el exceso. Si no estás completamente seguro con la seguridad de este agarra pegamento caliente y virar hacia abajo el clip de papel en el exterior de la tapa no en el cuerno del servo. ¿Vuelva a colocar el motor servo y la "X" del cuerno uso de tornillo de montaje y darle su nueva tapa un par de vueltas lo que sienta que entre en contacto con el borde o retrasar por cualquier motivo? Buena!
Si haces eso es solución sólo aceptable ajustar el problema y vuelva a probar otra vez.
Una vez que todo se mueve suavemente Desenroscar el cuerno otra vez y poner su tornillo de montaje en algún sitio seguro e irá el próximo paso.
2.3
En el siguiente paso que tienes que hacer alguna soldadura! Yay por fin!

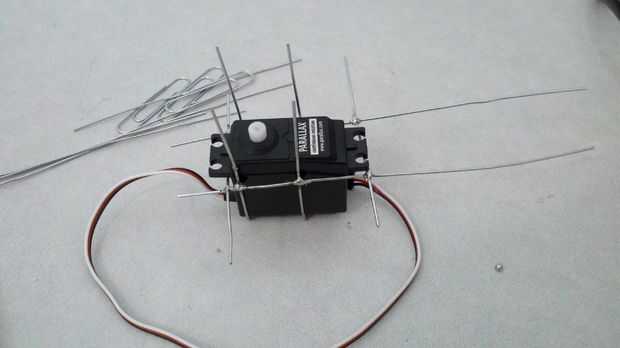

así que enchufe su soldador y agarrar algunas de la soldadura, mientras que tu espera a calentar grab más clips de papel y enderezarlas que necesitarás clips suficientemente enderezados a crear un cuadro alrededor de su motor de servo, también necesitarás un par de clips de papel para crear un conector entre la caja de motor cinemático y la base de la espina dorsal de la cola.

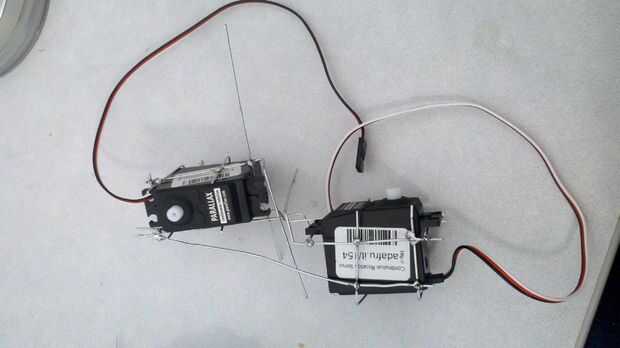

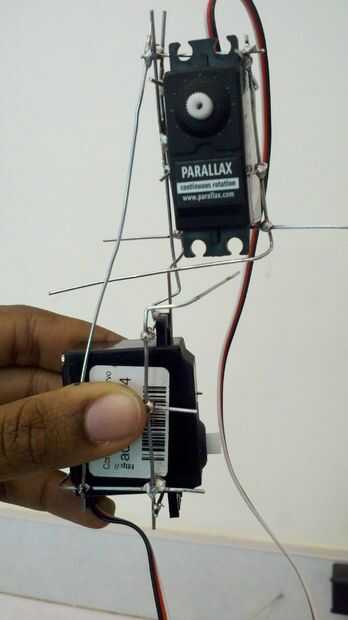

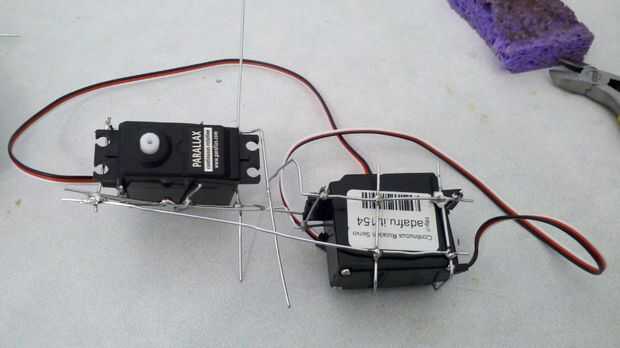

Nota: Si estás haciendo los motores servo doble tienes que soldar entre sí dos cajas de cada servo y fíjelos juntos alineándolos y ellas girando 90 grados. Por ejemplo si el motor superior se enfrenta a formas frente a usted que el motor parte inferior estaría enfrentando al lado. Usted quiere soldar las cajas entre sí hasta que estén muy robustos y no va a mover alrededor mientras la cola esté en movimiento.

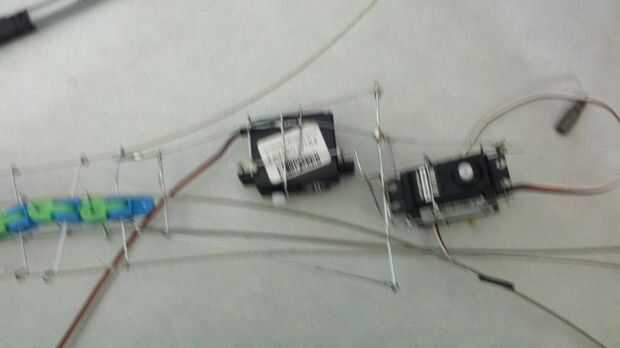

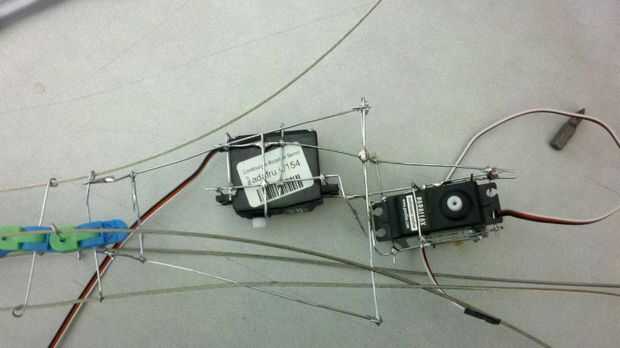

Cuando crear un conector entre su cola y su caja de la caja del motor Servo Asegúrese de que hay un poco decente de espacio entre los dos para que no interfieran entre sí. con cerca de cuatro sujetapapeles enderezados totalmente la soldadura de un extremo a la caja que creó para el motor servo y gire el otro extremo alrededor de la primera guía que se ve en la base. Hacer esto para los cuatro que también se puede añadir más de yapa y yo soldado parte torcida.
2.4
Ahora coge la tapa de nuevo y taladre dos orificios algo juntos en el borde, esto va a ser donde se conectar los cables de freno. Agarrar ambos extremos de un cable y guiarlos hacia arriba y alrededor de su tapa y empuje a través de los agujeros, luego tomar sus alicates y doblar el cable para que los ganchos y no se deslice fuera del agujero tan fácilmente. Puede doblar un clip pequeño e introdúzcalo en el agujero con el cable para guardarlo de la mudanza pero también encuentro que un poco de pegamento ayudará a mantenerlo en su lugar, así, sólo asegúrese de ponerlo en la parte superior y el cable y no dejar que goteo dentro del agujero demasiado.
Girar las poleas para ver si la cola mueve a la forma que desee, si es grande! Si no esta bien simplemente añadir a más guías de alambre a la estructura.
2.5
Este paso es para crear un lazo de clips de papel. Así que una vez más algunos clips del gancho agarrador enderezar hacia fuera, doble algunos de sus clips en forma de un cuadrado medio, colocarlos verticalmente y soldar los extremos a la caja de motor cinemático. Coge más clips de papel y formar otro hold cuadrado, mitad horizontalmente cruzar sobre los demás ya que viró hacia abajo y soldadura donde se cruzan. Deje suficiente de un vacío entre los clips horizontales para los lazos se deslice a través.
Impresionante! Estamos la mayoría a través de!
En el siguiente paso!
