Paso 2: Diseñar el modelo
Yo primero modelado cajas de colmena Langstroth con las dimensiones que encontré en el innerwebs. El solía esas dimensiones modelo mi caja de luz.
Este álbum es un poco diferente más que he utilizado un acrílico especial llamado Endlighten, que difunde la luz de LEDs colocados directamente contra el borde del panel. Es una ingeniosa invención, permitiendo a la gente a usar acrílico transparente como un panel de luz, así que cuando las luces están apagadas se puede ver a través de él, pero cuando el panel se vuelve opaco y se ilumina desde el interior.

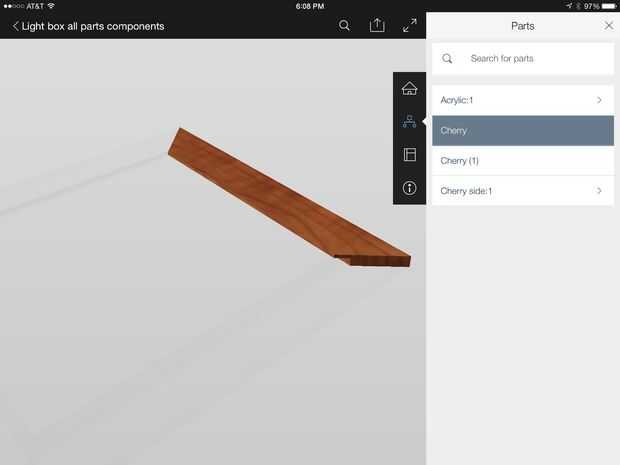

Usando el acrílico Endlighten me permitió diseñar mi caja de luz muy fino, como un marco de imagen. I establecer las dimensiones y utiliza una caja para cortar de la otra para abrir el centro y el borde del panel Endlighten del cajón. Entonces yo cortar en las esquinas para hacer la parte de la estructura de madera, que he utilizado cuatro veces para cada marco de lightbox. Este panel solo envió un archivo de impresión y llevó conmigo a la tienda cuando hice mis recortes para los marcos.
Entonces construí el panel Endlighten en fusión y había guarda el archivo recortado como un PDF para illustrator.

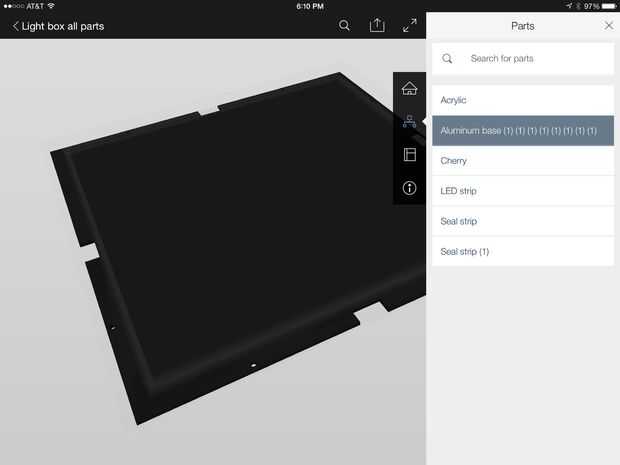

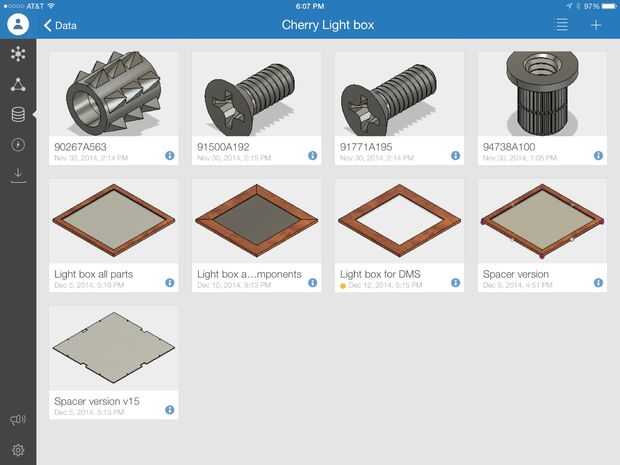

Siguiente modelo de un difusor para disipar el calor de los LED, que hecho de aluminio. Importa archivos CAD de McMaster Carr para los sujetadores, que entonces solía cortar agujeros en mi 1/8 en hoja de aluminio.
Las últimas piezas serán colgadas en una pared de hierro, así que utiliza imanes para montarlos. Los imanes también son 1/8 de espesor, y los modelados y corte de mi aluminio. Esta parte luego guardé en formato PDF para cortar con el cortador por chorro de agua.
* Fusión 360 es un modelador sólidos y superficies de gran híbrido que se enchufa directamente en trayectorias de herramienta y un generador PDF, así que es fácil de desarrollar y hacer piezas y proyectos desde dentro del programa. Además, es fácil de usar y tiene mi característica favorita - una ficha de historia, para que pueda volver atrás en el modelo y realizar los ajustes que se ajustan todos los parámetros en el modelo. Una vez usé Sketchup pero resulta difícil incluso después de más de una década y la fusión es tal un gran reemplazo.
