Colas para los gemelos de la serpiente (9 / 16 paso)

Paso 9: Aislar las partes

Una vez nuestro modelo de fabricación 100% listo, llegó el momento de conseguirlo hecho! Y para ello, tenemos que aislar las partes. Aislamiento es el proceso donde tomamos nuestro modelo de fabricación y separar todas las partes y piezas y conseguir exportados hacia fuera en los formatos de derecha para la fabricación de.

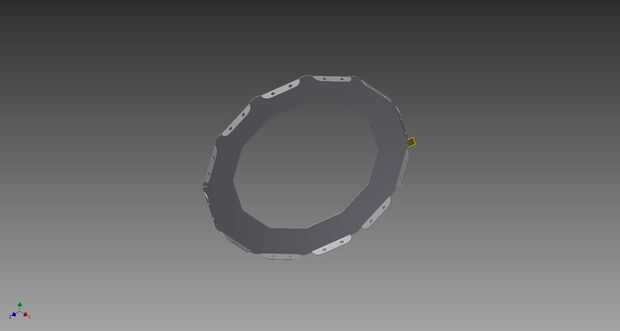

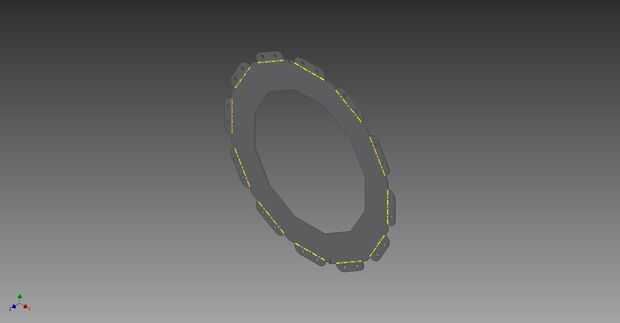

Aquí le damos las versiones 'dobladas' y 'reveladas' de un solo tabique.

En este caso, teníamos que exportar nuestras piezas finales hacia fuera como archivos DXF/DWG 2D, 2004 formato y que en aquel. Eso es lo que entiende la antorcha de plasma CNC que Van Bebber, por lo es lo que teníamos que correr con. Una capa para las líneas que debían ser cortes y otro para las líneas que marcan donde las cosas necesitan para ser doblado.

Así que primero nos reveló todo el simple marco interior piezas de chapa en Inventor. Luego seleccionamos la cara de nuestra parte y escogió la exportación cara para la fabricación. Esto fue terriblemente tedioso, como puedes imaginar, hemos tenido muchas, muchas piezas. Esperamos que esto llega a ser tan automatizado en el futuro como se puede en Revit.
