Colas para los gemelos de la serpiente (2 / 16 paso)

Paso 2: Modelado de la forma inicial - dibujo de las curvas

Tomamos un primer paso en el modelado de la forma. Utilizamos Autodesk Revit para la mayoría de nuestros proyectos, y tiene un gran conjunto de herramientas para la fabricación de formas orgánicas como esta. Mientras está destinado a edificios con curvas grandes, Frank-Gehry-esque, nunca hemos estado por encima de la tecnología de forma equivocada por las razones correctas.

Si usted quiere seguir, puede descargar el gratis Autodesk Vasari y saltar en!

Aquí es cómo fue abajo: comencé una nueva familia de masas conceptuales. En Vasari, este es el modo por defecto, simplemente pulse «masa nueva».

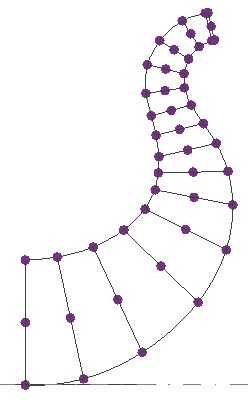

Primero dibujé la curva superior e inferior de la cola cuando se mira desde el lado como tal.

Entonces dibujé una serie de semicírculos entre las dos curvas en secciones bastante uniforme a lo largo de las dos curvas. Sólo necesitamos a un lado del modelo por el momento, para que se refleja en el otro lado.

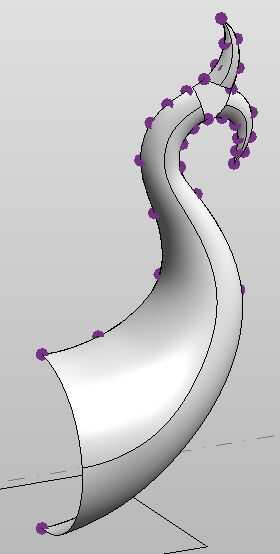

Selecciona los círculos y luego las curvas superior e inferior y hit 'Forma de hacer'. Esto le da lo que llama un 'loft' en el mundo del modelaje!
