Colas para los gemelos de la serpiente (8 / 16 paso)

Paso 8: Modelado de las piezas finales

Por lo mientras nos encanta Autodesk Revit, no es tan caliente cuando se trata de modelos doblado piezas de chapa. A veces es mejor utilizar una herramienta más específica para el modelo de fabricación final, que tiene características que le pueden ahorrar mucho tiempo. En este caso, Autodesk Inventor era un fósforo mejor. Se entiende muy bien de chapa metálica y tiene un todo conjunto de herramientas para desplegar piezas. Así que exportamos una. Archivo de sólidos SAT nuestra de Revit y en Inventor.

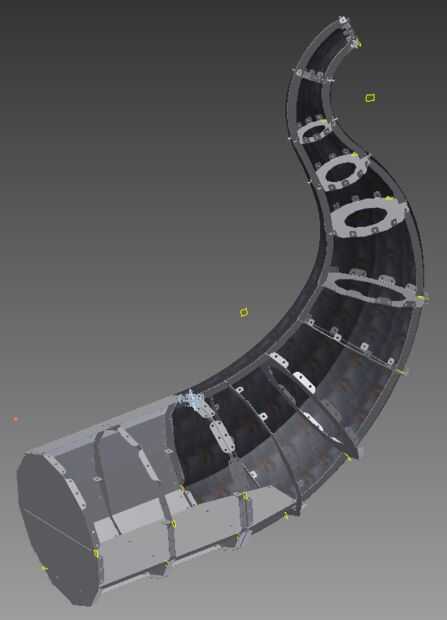

De ese modelo, pudimos fácilmente hacer los mamparos y marco listo para fabricar piezas de acero. Ahora, soy un verdadero novato cuando se trata de Inventor, por lo que usted realmente debe aprender de otra persona. Pero básicamente lo que hice fue seleccionar una cara de un mamparo importado y luego crear un nuevo dibujo de ella.

Luego, usando las herramientas del Metal de hoja, añade pestañas haciendo clic en los bordes exteriores. He añadido los agujeros a las bridas por proyectar bocetos de los cilindros importados de Revit que había modelado anteriormente.

He incluido el archivo de Inventor, pero tuve que dejar la piel porque era demasiado grande para cargar en instructables. Además, esta es la primera vez que he utilizado Inventor, así que... por favor no miren a este archivo como un ejemplo de la manera' correcta' para ello.
