Paso 2: Instrucciones de Hardware

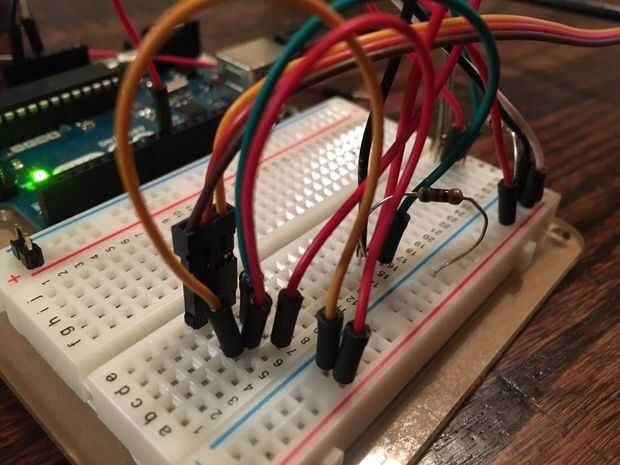

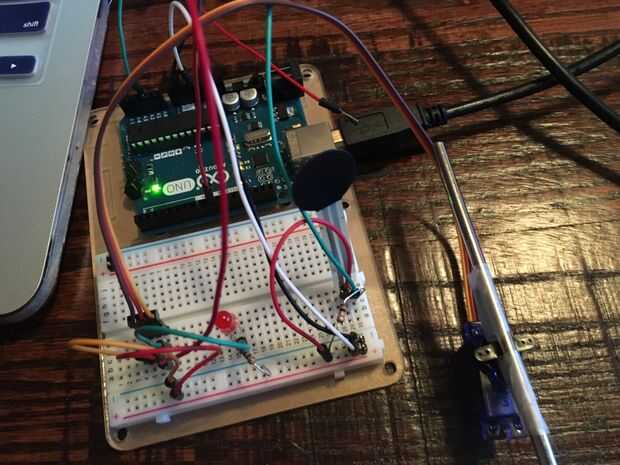

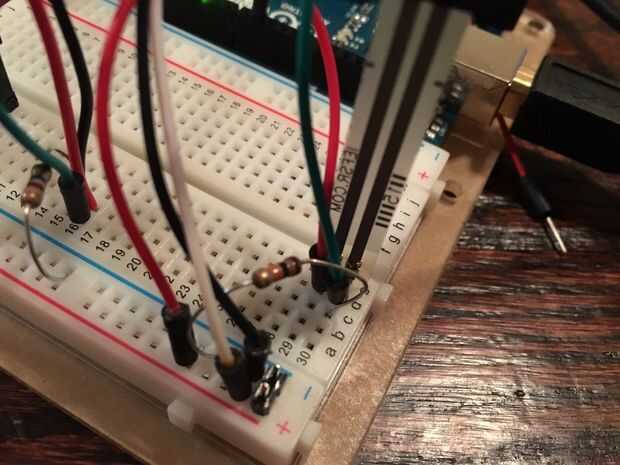

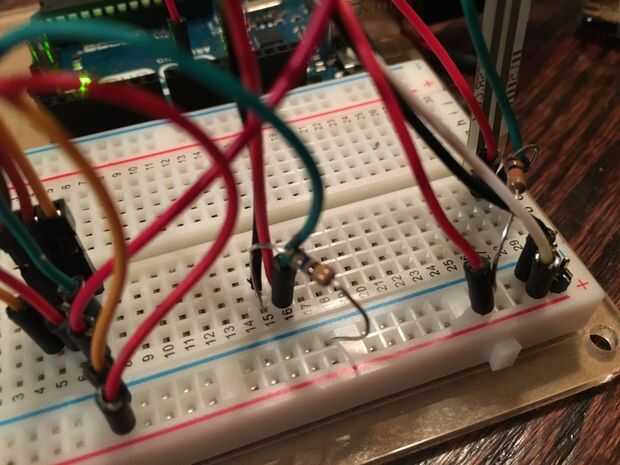

La placa se establecerá como se muestra en la imagen.
Alambre extra se debe medir, cortar con el cortador de alambre y cortar los extremos cuando son capaces de determinar donde colocar el servo para que suene la campana, el LED se ve dentro de la casa y el sensor de presión bajo el felpudo de goma.
Después se corta el alambre, inserte el cable en el protoboard, luego conecte el cable para el servo, LED y sensor de presión. El cable puede ser torcido en las piezas, o pegar con cinta adhesiva con la cinta de alambre de cobre.
El protoboard y Arduino se pueden colocar en un envase, caja de madera, etc., para mantenerlo seguro y seco si está sentado fuera.
La varilla debe estar pegadas a la parte superior del servo. Asegure la campana en proximidad cercana al servo para el servo girar y tocar el timbre cuando se activa.
El LED debe colocarse en un lugar donde serás un ble para ver si se activa.
Después de las extensiones de alambre están aseguradas para el sensor de presión, el sensor de presión puede colocarse bajo el felpudo. Coloque este en un área que probablemente ser caminado encendido si alguien se encuentra en su umbral.
