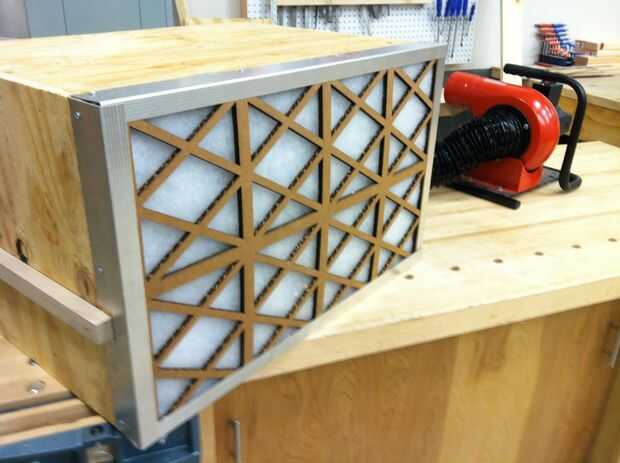

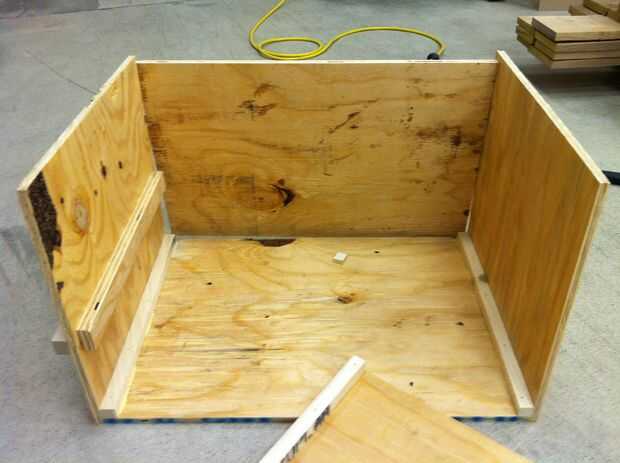

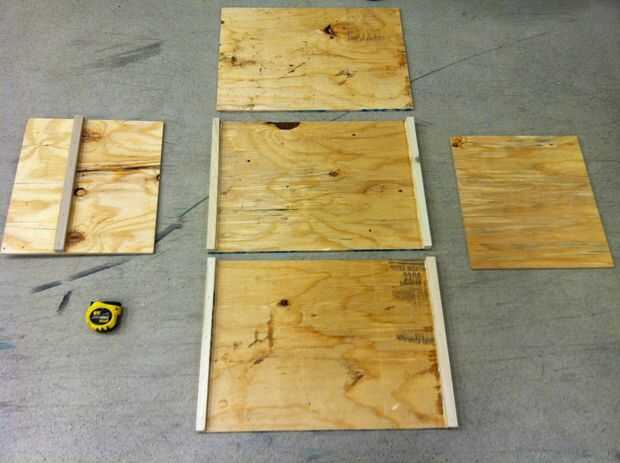

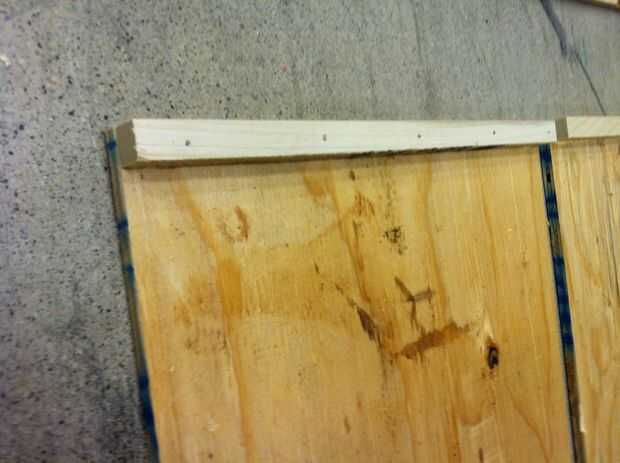

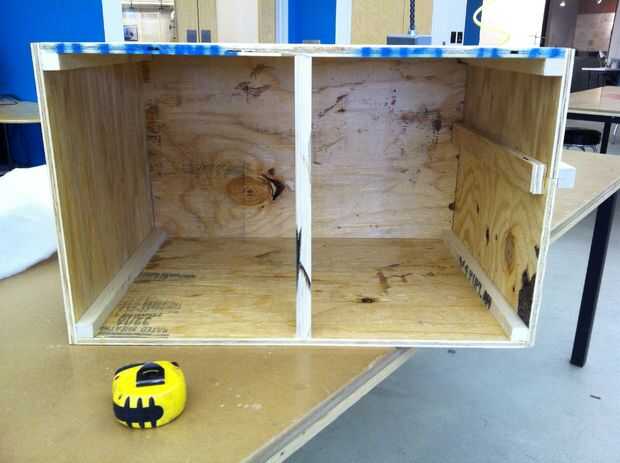

El paso uno) Primero construir la caja. Esta unidad particular es construida para aceptar estándar 16 x 25 x filtros de horno de 1 pulgada. Elegir usar solo desechos para este proyecto, que dictó la profundidad de la caja. Puede ser más deliberada en el espacio cúbico del interior de la caja y la cantidad de presión el ventilador está creando. Utilicé 3/8 en capas y adjunta algunas 1 en tiras para los paneles superior e inferior para permitir a los lados pegados y con tachuelas. La parte trasera se ajusta entonces en el la parte posterior de la ad de caja se puede atornillar en los extremos de las tiras de una pulgada (hacer este último, para que pueda acceder el interior de la caja y para completar la construcción.) Puede pegue y clave estas piezas juntas o tornillo juntos. Ver la foto de la parte delantera de la caja terminada.

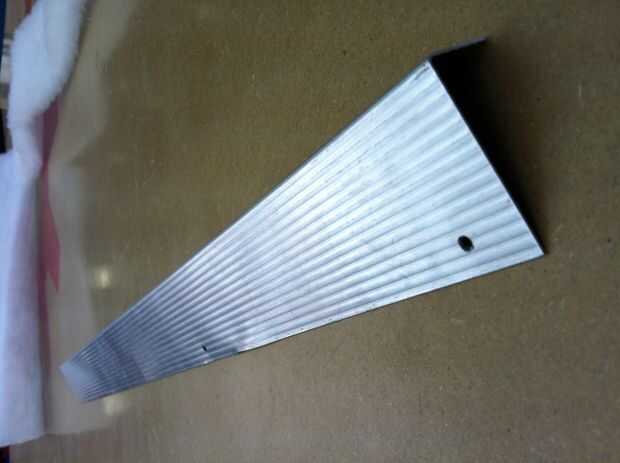

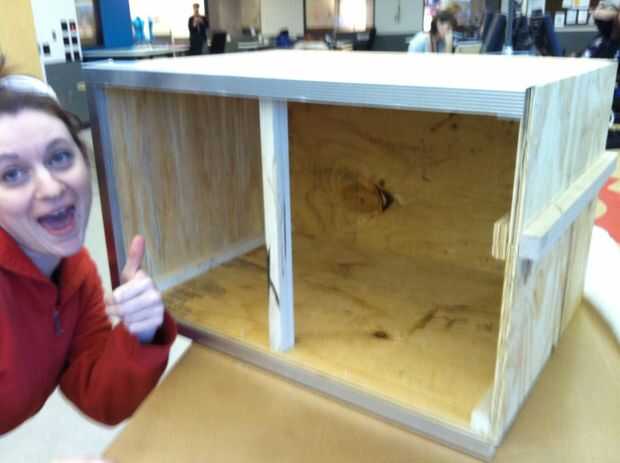

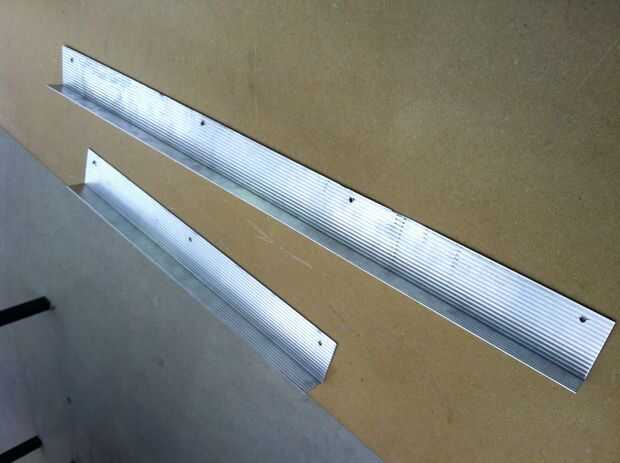

Paso dos) Ahora tenemos que construir algunas grapas para sujetar el filtro. He utilizado algunos hoja de aluminio estriado. Esto lo hace ver real elegante que funcionará cualquier chapa cerca de calibre 16. I cortar unas tiras 3 en todo y poner un descanso de 90 grados en él para crear un gancho. Luego perforar algunos agujeros aprox. 1/2 en de al borde en 2 en el lado de la Cala. Ahora utilizando algunos tornillos de tiro, fije la pieza de ángulo hasta la caja dejando espacio suficiente para que un filtro se deslice dentro y fuera de la estructura. puede utilizar el filtro como un espaciador o medida 1 y un 1/8 de la parte delantera de la caja. una vez que haya por lo menos dos tacos en la diapositiva en el filtro para comprobar el ajuste. También hice mi filtro pero eso es para un instructable, próximamente por separado.

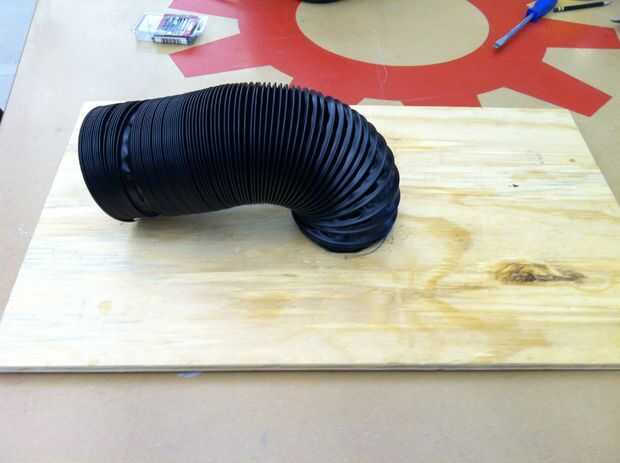

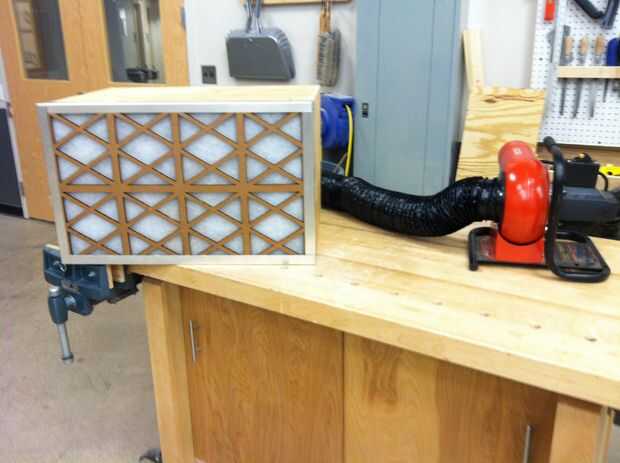

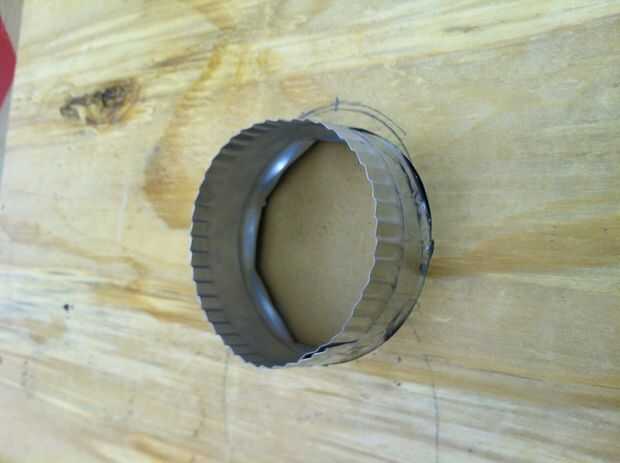

Paso 3) Ahora tiempo para hacer la parte de atrás, sacar un 4 en círculo. Recortar con una sierra de calar. Ahora uso un 4 de macho a macho en ducto, cortar lonchas en un lado y pelar detrás. Ver foto de mi pestaña de 5 minutos. Las áreas peladas detrás al interior del tornillo superficie de la madera contrachapada. Luego coloque 4 en tubo flexible con una abrazadera al otro lado. Lo mismo para el lado del ventilador y eres donzo. Usted puede hacer su propia cuenta sobre qué ventilador utilizar utilicé sólo un puerto de carga, niño barato para hacer la matemática.
