Colector solar y regulador de calor radiante (2 / 8 paso)

Paso 2: Agregar encabezados para sensores y alimentación

Permite seguir adelante y obtener la parte más difícil del proyecto realizado.

1 contar más de 5 pines en su banda de cabecera y con unas tijeras o cuchillo o exacto las cortó. Hacer lo mismo con otro encabezado dos pernos largos.

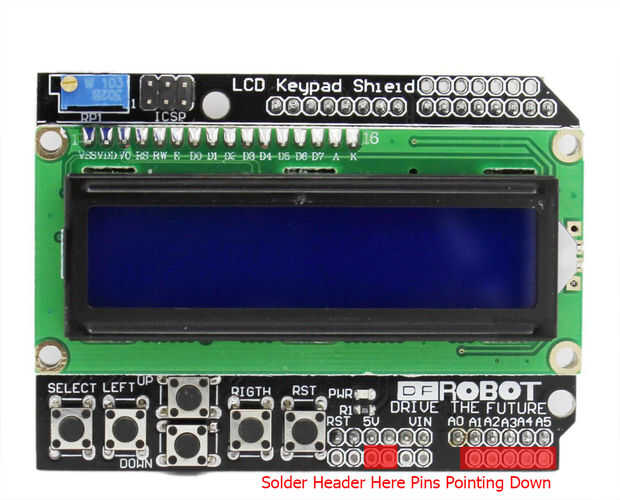

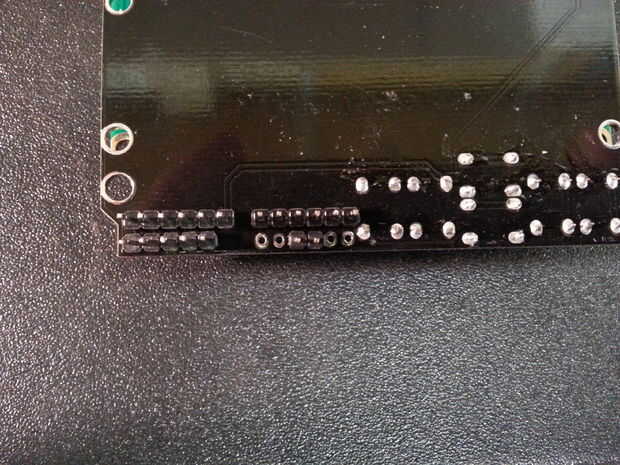

2.Insérte la cabecera de la parte trasera del tablero con los pernos más largos apuntando lejos del frente de la pantalla (referencia de la foto de arriba).

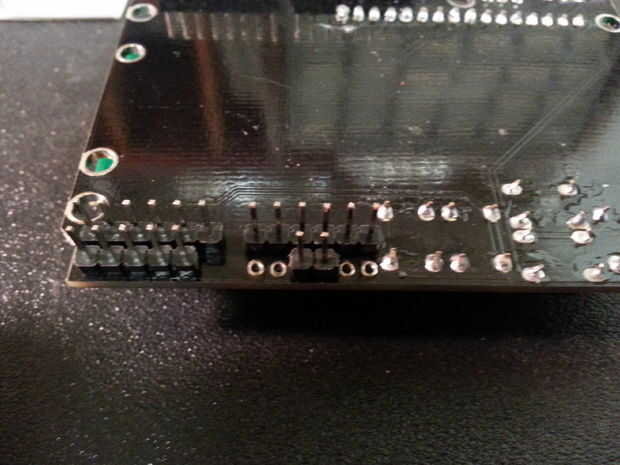

3 con un soldador caliente la almohadilla en cada pin y cabecera a la Junta de la soldadura con plata dejando al descubierto la soldadura.
