Colector solar y regulador de calor radiante (3 / 8 paso)

Paso 3: El protoboard

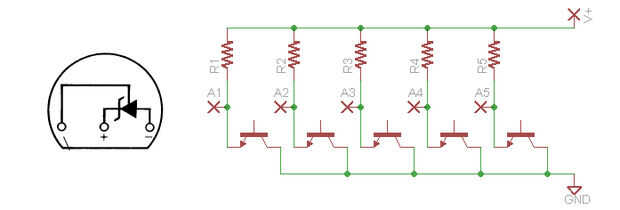

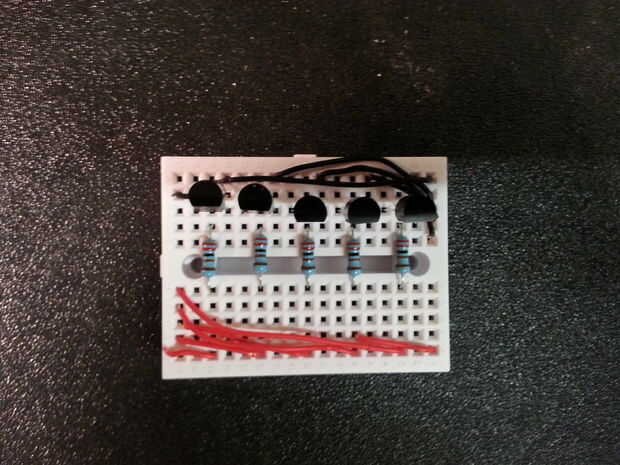

El siguiente paso en el proyecto es para rellenar un protoboard con resistencias de los sensores. Cuando estés listo para instalar el controlador, pero por ahora sólo vamos a insertar en el protoboard donde irá el cable cuando se instala, puede soldar los sensores al alambre calibre 22. (Yo también incluye archivos de Eagle si desea hacer un PBC para conectar directamente a los pines que has agregado a la pantalla de LCD). Consulte el esquema anterior para rellenar el tablero de pan.
