Paso 7: Funciones de regulador
Así que ahora usted tiene un controlador de funcionamiento. Usted tendrá que conectar el transformador a la Arduino en orden para los relés a la función. (Nota: A veces cuando se desconecta el transformador y los relés de intentan activar la escritura en la pantalla Haz chiflado porque drena mucho poder.)
-Cuando se conecta lo mostrará el título del circuito.
-Después de 2 segundos mostrará la temperatura ambiente.
-Para cambiar a la pantalla de temperatura ambiente haga clic en el botón derecho.
-Usted puede ajustar la temperatura usando los botones arriba/abajo

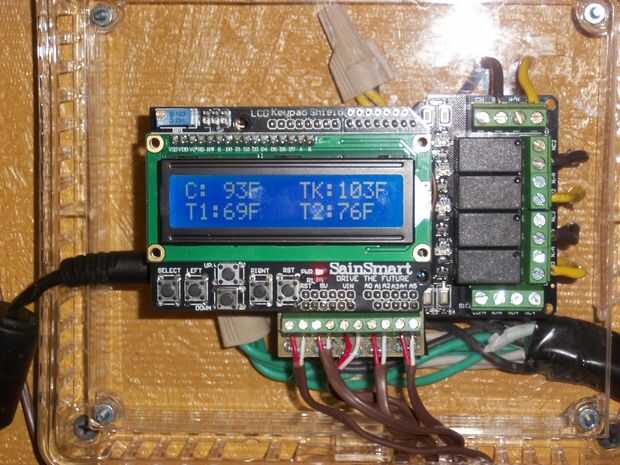

-Haz clic en el botón derecho una vez más y mostrará todas las lecturas de sensor menos la temperatura ambiente, que se muestra en la primera pantalla.
-C: es el colector (sensor va en el colector),
-TK: es el tanque (sensor es grabado al tanque robar detrás de la cubierta inferior de un calentador de agua caliente),
-T1: y T2: son las temperaturas de transferencia por defecto. (Yo les pegadas a mis cajas de bomba de circulación para determinar la cantidad de transferencia de calor. Usted puede utilizarlos para siempre qué propósito que desea.)
-El botón Select con alternar la luz trasera de encendido/apagado.
-Aviso que sólo utiliza tres relais en el bosquejo. Puedes añadir el dibujo con el cuarto Relais, está conectado simplemente no utiliza.
-La primera cosa a hacer es tener en cuenta a todas las temperaturas se muestran. Escribí en una matriz offset para hacerlos todos leen igual.
Obtener temperaturas y aplicar desplazamiento {-2, -1, 0, 1, 2}
ambiente de int = (getTemp(amb) + offSet[0]);
Cuando el ajuste añadirá el número escrito dentro de los soportes de los sensores. [0] = -2, [1] = -1, [2] = 0, ect.
Ver el croquis y cualquier cosa que desee ajustar. Una vez se tenga la forma que desee montar el regulador en algún lugar seguro de agua (yo usé un protector termostato de lowe en la sección HVAC) luego conectan la alimentación y sus bombas de circulación para los relés correspondientes. Añadir su apagado para ahorrar dinero.
