Paso 2: 3D diseño - ajustar el modelo
- Descargar y abrir el archivo de modelo de http://sketchup.google.com/3dwarehouse/details?mid=227cf3bd83282eb9ba8aefa9b8c9557a
El modelo es demasiado grande para un colgante, como se puede ver en la imagen de una mujer a su lado. No te preocupes, esto se corregirá en una etapa posterior.
- Haga clic en la flecha negra en la barra de herramientas, haga clic en la imagen de la mujer y pulse [Supr] para eliminarlo.
El modelo de amor es también extrañamente orientado en el espacio que hace difícil manipular el modelo 3D. Realizar los siguientes pasos será mucho más fáciles cuando usted primero reorientar el modelo perpendicular a los ejes x-y-z.
- Haga clic en el modelo
- Haga clic en Editar - Grupo - explotar. Esto eliminará la caja azul extrañamente orientada alrededor del modelo.
- Haga clic en cámara - vistas estándar - Top. Ahora usted está viendo el modelo desde la parte superior.
- Haga clic en la herramienta Rotar en la barra de herramientas.
- Mueva el puntero del ratón hasta el borde exterior de la letra L. Asegúrese de que encaje en el borde y haz clic.

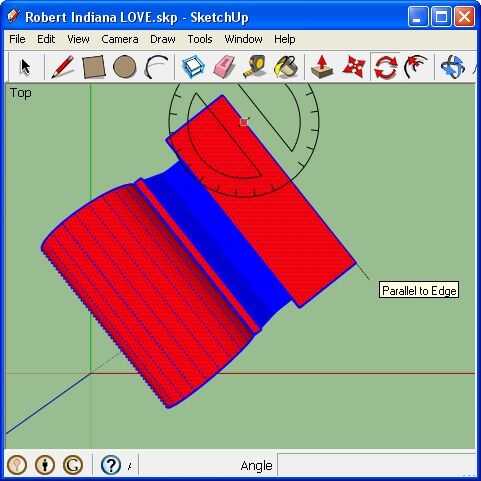

- Mueva el puntero del ratón en el borde hasta que se fuera el modelo. Asegúrese de que la descripción dice "Paralelo al borde" y haz clic.
- Mueva el puntero del ratón en un movimiento en sentido antihorario alrededor del modelo hasta el modelo de encaje en el eje verde, el indicador de ángulo en la esquina inferior derecha dice "~ 141,5". Haga clic en para bloquear la posición del modelo.
El modelo ahora se orienta precisamente a lo largo de los ejes x-y-z.

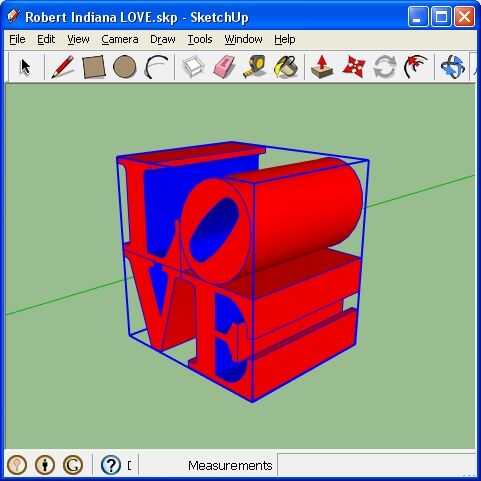

- Haga clic en estándar de la cámara ver - Iso seguido de edición - hacer grupo. Usted verá que el cuadro azul ahora está orientado exactamente a lo largo de la superficie y aristas del modelo.
Pero todavía es demasiado gruesa para un colgante. Vamos a hacer más delgado.

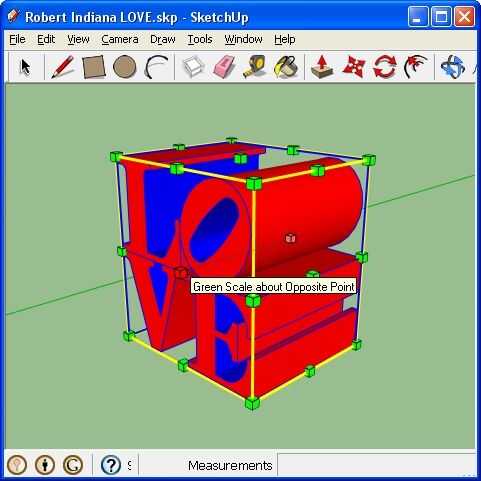

- Haga clic en herramientas - escala
- Haga clic en el cuadrado verde en el centro de la parte delantera del modelo
- Mueva el ratón hasta que el indicador de escala en la esquina inferior derecha dice 0,25, luego haga clic en para bloquear el factor de escala.
