Paso 2: 3D-modelado de una forma personalizada
El objetivo de este paso es cortar un montón de agujeros en forma de 3D simple. De Tinkercad generador de formas de Voronoi es perfecto para esto.
- La forma sólida del modelo

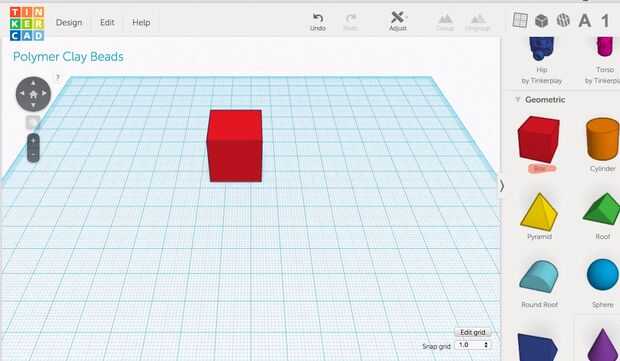

- Arrastre un cuadro sobre el plano de trabajo.
- Arrastre una regla en el plano de trabajo. Haga clic en la caja y cambie sus dimensiones 50mm de longitud, 25mm de ancho y 10mm de altura. Despedir a la regla.

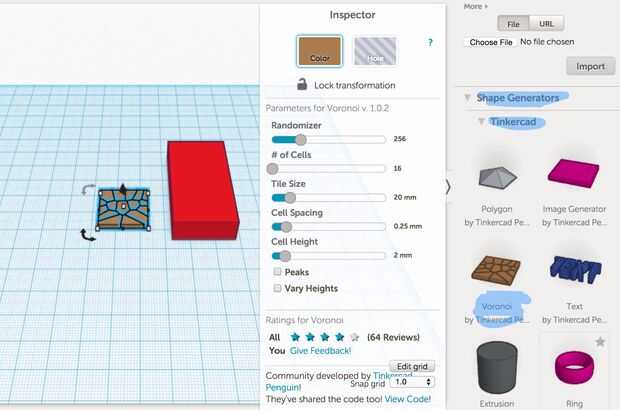

- Abra la ficha de generadores de forma la ficha Tinkercad buscar y arrastrar el generador de forma de Voronoi y arrastrar hasta el plano de trabajo.

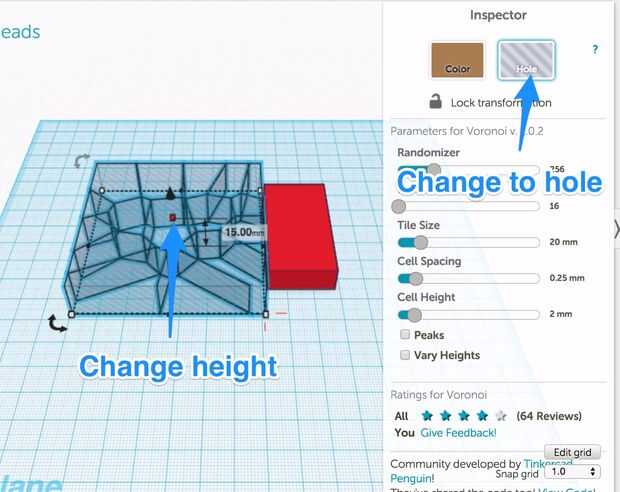

- Haga clic en el "agujero" con los inspectores para cambiar la forma de voronoi en un agujero. Mientras mantiene pulsada la tecla Mayús, arrastre el botón de altura de 2 mm a 7 mm. Luego suelte la tecla Mayús y arrastre la altura hasta 15 m.

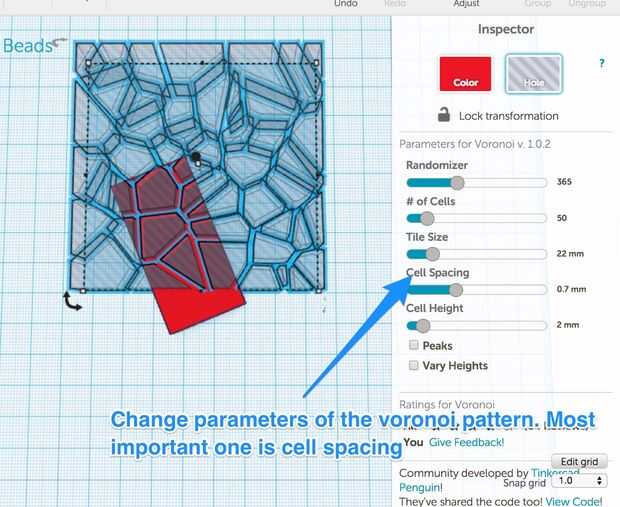

- Arrastre el agujero de voronoi sobre el sólido. Esto le da una vista previa de los recortes. Como se puede ver que necesitamos cambiar algunos parámetros. La más importante es espaciado de celda porque el espacio es la forma positiva que va a ser impreso. Si el espacio es demasiado fino que supere el tamaño de la característica de nuestras impresoras 3D FDM. Generalmente hago .6mm espaciado o mayor. También cambió la semillay mayor recuento de células. Personalizar su propio patrón. Puede utilizar las teclas de flecha izquierda derecha arriba abajo para moverse de la forma de voronoi.

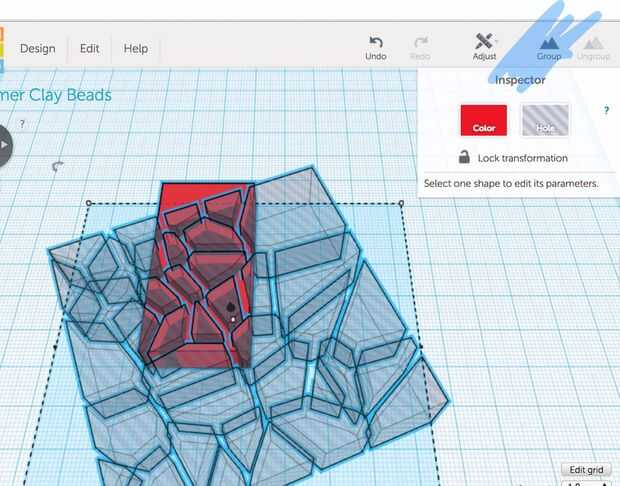

- Cuando estés satisfecho con el patrón voronoi, seleccione ambas formas arrastrando sobre ellas y haga clic en grupo.

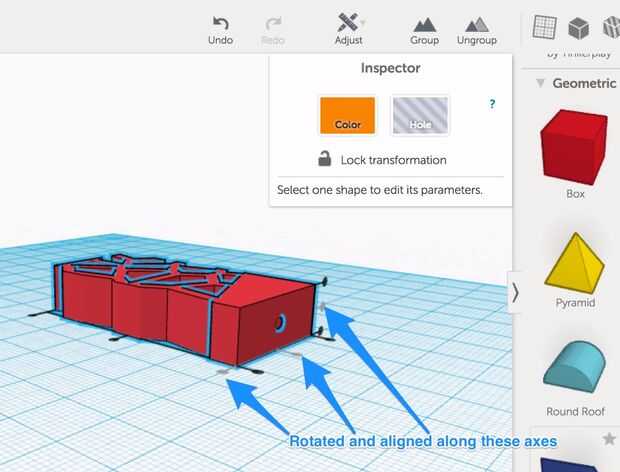

- Estoy utilizando éstos como colgantes con tornillos de ojal de latón. Así que corte un orificio en consecuencia. Agarré un cilindro y lo cambiaron a un agujero y sus dimensiones a 2,00 mm de diámetro con 5mm de altura. Luego se gira 90 grados y había alineado con mi forma.
- También puede cortar un agujero cilíndrico más grande a través de la forma y colgarlo en una cadena.

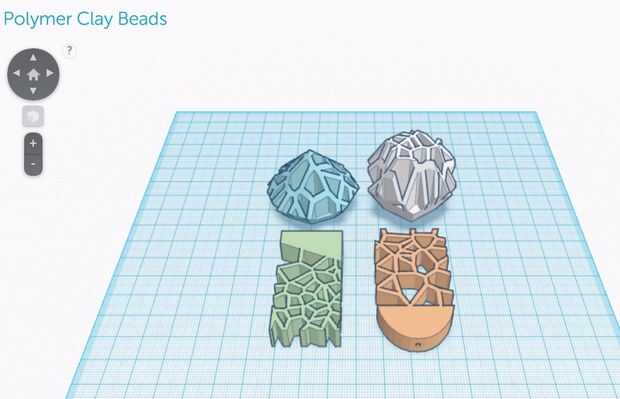

- He utilizado rombo bolsa de tinkercad.
- La forma de la "puerta" es simplemente un techo redondo unido a una caja.
- Importa un dodecaedro STL de thingiverse.
He adjuntado un STL. Se puede también editar en Tinkercad directamente. Haga clic en "Jugar a esto" para obtener su propia copia. Seleccione una forma y desagrupar para jugar con la forma de recorte de voronoi.
