El cuerpo del colimador se hace de dos pedazos de tubo de aluminio de T-6061, el más grande de 1.25" exterior 0,75" diámetro interno y el interior de la exterior de 0,75" y 0,5" interno. Se trata de tubería de aluminio muy fuerte y sólida. Necesito un 1.25" diámetro externo para caber en el mecanismo de enfoque del telescopio. Pero el módulo del laser tiene un diámetro de 0,4"(aproximadamente, va de memoria). Por lo que uno necesita para cerrar la brecha, y como no pude encontrar tubos láser de 1.25" externo y diámetro interno 0.5" (el último 0,1" puenteada con cinta aislante, y uno necesita cierto margen de ondulación para el ajuste), tuve que usar dos. Además, sólo quiero el 0.5" de diámetro en el pasado de 1.5" de largo, por lo que hay más espacio para la Cruz en el haz de retorno. Así que anidan la tubería es el truco. Por desgracia, 0,75" diámetro exterior no cabe en 0,75" diámetro interno, como el tubo no se hace a las tolerancias que hacen posible la telescópica. Por otra parte, aluminio en la fricción de aluminio es muy alto, tan alto como de goma sobre cemento.
Por lo tanto, uno tiene el tubo más grande desde el interior y el tubo más pequeño desde afuera de la arena. Terminé de lijar el tubo más grande desde el interior colocando papel de lija (con cinta pato) sobre el mango de un destornillador, con poco de espuma en hay presión y girando el artilugio con un taladro de mano a la arena. Pasé por un montón de papel de lija de esa manera, pero finalmente el tubo pequeño comenzó deslizamiento en. Y entonces se detuvo. Aluminio en la fricción de aluminio es muy alto. Martilló en un poco más, pero una pulgada se quedó fuera. Que está perfectamente bien. No iba a ser ningún problema con el desplazamiento, debido a asombroso coeficiente de fricción. De todos modos, así que tuve sobre una pulgada en y una pulgada hacia fuera. También, la parte exterior de la 1.25" de la tubería necesario lijar para caber dentro del tubo de enfoque (que era también aluminio, por lo que me daba miedo se atascan ahí si no hay cierto margen de maniobra).
Luego corté un trozo de 45 grados de la tubería. Un poco demasiado hasta el final, lo debo haber hecho más allá de donde estaba el tubo más pequeño. (Como lo fue, para permitir más espacio para la Cruz, acabé ampliando el agujero con una broca Forstner.) Usé dos trozos de acero atornillada en el tubo a 45 grados como una guía para la sierra durante el corte. Tomó mucho tiempo. Aluminio puede ser relativamente suave, pero el corte a través de dicha tubería gruesa en un ángulo todavía lleva un tiempo.
A continuación, perforé tres agujeros para los tornillos de ajuste - el colimador debe ser a sí mismo colimado. Entonces planeaba tap por #6 atornillar en él. Uno fue en multa. Otro se rompió mientras estaba enroscándolo en--sólo deforma su eje. He conseguido quitarlo. Un tercero interrumpió al ras con el tubo. Eso era repugnante. Con la ayuda de un amigo, hemos tratado de eliminar de varias maneras. Por último, un golpe hizo un pequeño agujero, hemos perforado en algunas maneras, y luego perforé a sólo un nuevo agujero a través del eje del tornillo. Mi amigo también dijo, yo que cuando uno utiliza un tornillo para aprovechar un agujero, uno tiene que ir dos giros parciales, uno hacia fuera y así sucesivamente, mientras que tontamente fui atornillando en el recto. Intentado y se rompió un tornillo de segundo en que el eje del mismo. Uy. Alrededor entonces me di cuenta de había perforado el tamaño de los agujeros uno demasiado pequeño, y por eso los tornillos estaban rompiendo. Había lijado plano otra vez, perforar un agujero un poco más grande que antes y había aprovechado con éxito. ¡ UF.

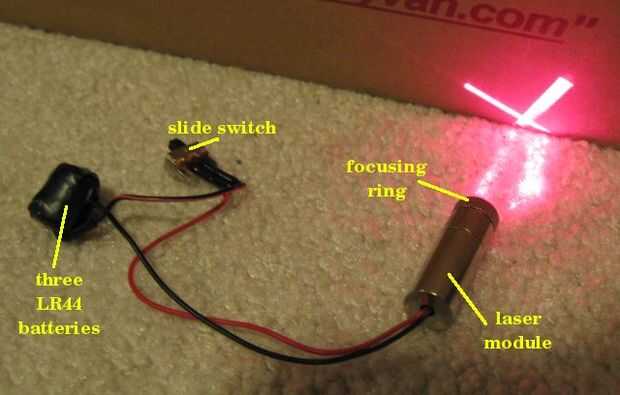

El montaje de láser es mucho más fácil que la vivienda. El láser es una < unidad de 5mW y asumir es más segura que la unidad típica como la reja Cruz difunde el rayo un poco. El láser viene con dos cables agradables. Os adjunto un interruptor y una batería. La batería se hizo de tres 1.5V LR44 baterías grabadas juntos y algunos pedazos de desecho del metal fino para contactos para los cables de tocarlos. El láser también tiene un anillo de enfoque. (Si uno quita todo el camino, uno puede quitar la reja de la Cruz y haz un punto láser.) Me he centrado para aproximadamente la longitud de que la viga tendría en el ámbito de aplicación, es decir, la longitud focal veces dos, aunque probablemente a conseguir desenfocada antes de que he terminado y voy a tener que hacerlo de nuevo. Usé a algunos tubos termocontraíbles (buen material) para realizar las conexiones más sólidas. Y la etiqueta de advertencia desde el módulo de láser en la caja. Las baterías y el interruptor que sobresalen de la parte posterior del colimador. No tan bonita, pero usable y fácil.

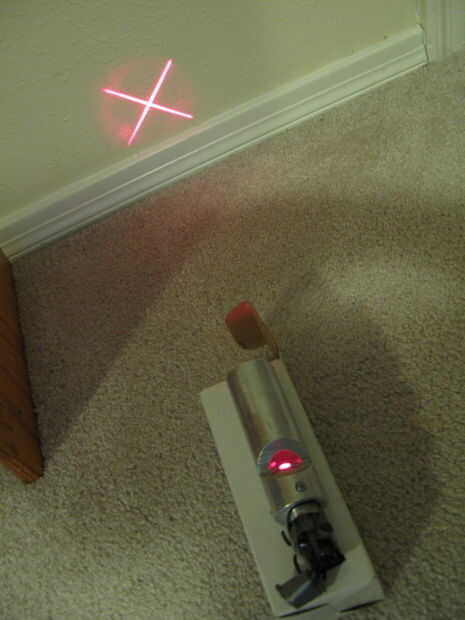

Entonces, la parte inferior del láser consiguió envuelto en cinta aislante para caber cómodamente en la vivienda, ajuste los tornillos fueron agregados, y el láser consiguió alineado por lo que su haz es paralela a la caja. El último paso se realiza haciendo dos soportes en forma de V de uñas, poner el láser, y girando y ajuste los tornillos hasta que el centro de la Cruz se proyecta en una pared un par de metros de distancia no se mueve más allá de las tolerancias deseadas.
Hay dos maneras de colimación con una cruz láser. Una forma es centro de la Cruz regresa a un objetivo en el área de corte de 45 grados, y la otra forma es mediante la alineación fuera de ida y vuelta cruzada marcas en el espejo secundario. Primero había colimado un ámbito de uso fuera de ida y vuelta cruzada marcas, y pegué en un blanco de cartón grueso con un agujero en el centro (si ha demasiado delgada, el saliente picos de luz láser a través de). Entonces trazó líneas negras donde las vigas vuelven dar en el blanco. De entonces encendido, uno colimar el telescopio consiguiendo las Cruz-líneas láser para alinearse con las líneas negras en el destino. Hay fotos aquí.
