Paso 2: Una nota sobre el diseño de los archivos
Hemos proporcionado archivos de diseño para su uso, pero por supuesto usted puede también diseñar su propio! Podría empezar por encontrar una imagen para utilizar como arte conceptual, como en la foto del colibrí desde este sitioy luego dirígete al águila.
Si no sabes cómo utilizar EAGLE o necesitan una actualización, revisa nuestro tutorial sobre diseño de circuitos EAGLE.

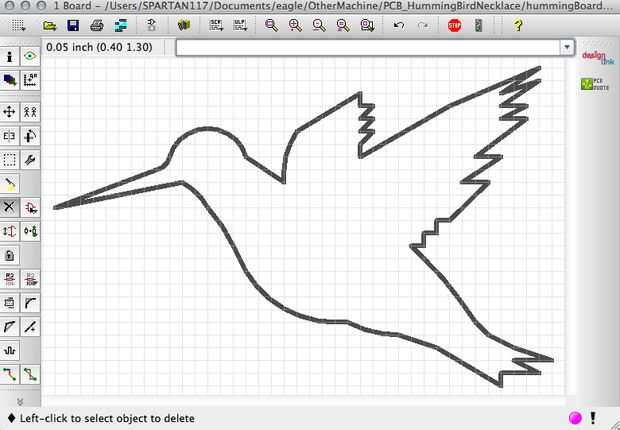

EAGLE hace difícil trazar o replicar esquemas de imágenes, así que terminamos freehanding el contorno de pájaro tarareo. Eso Junta se adjunta archivo, sin embargo, para que no tenga que!

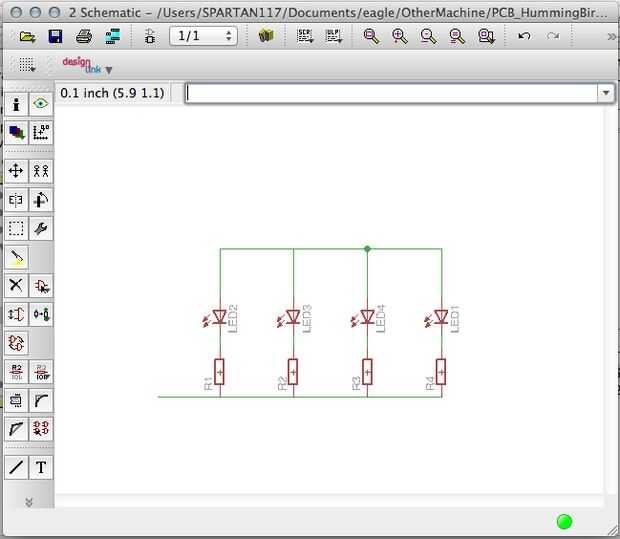

Para hacer que nuestro archivo, realizamos un esquema simple de 4 montaje en superficie (SMD) resistencias y LEDs en paralelo no en serie. Esto permitió para que cada LED que la gota completa de 3 voltios a través de él, y también significa que los otros LEDs seguir trabajando si uno se quema. Para una descripción más detallada de circuitos serie y paralelo, consulta esta página.

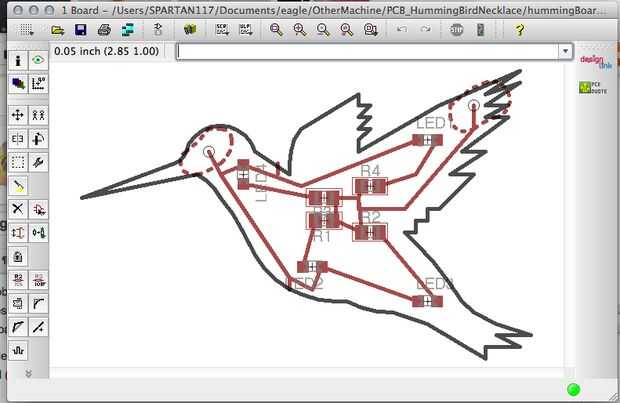

Luego presenta los rastros en el tablero (mostrado aquí) y añadir cojines grandes en la cabeza y la punta del ala para unir las piezas de montaje para la cadena/cuerda que finalmente completarán el collar y el circuito.
Este collar utiliza 43 ohm resistencias, por lo que con una caída de tensión de ~2.5 voltios a través de los LED y una batería de 3 voltios, que rompe a ~ 10mA de cada LED. Por lo tanto, el collar todo dibuja acerca de 40mA. Por desgracia, con una pila CR1025 este collar sólo durará aproximadamente una hora. Afortunadamente estas baterías son bastante baratas.
Si quieres una vida más larga de su collar, utilizar resistencias más grandes o añadir una batería más grande. Por ejemplo, utilizando resistencias de 150 ohm haría el collar dura casi 3 horas, pero ten en cuenta que los LEDs sean mucho atenuador demasiado. Usando una batería más grande aumentará la vida útil del collar, manteniendo los LEDs brillantes pero requerirá modificar la placa de cierre para acomodar a un portapilas diferentes.
