Paso 4: Añadir luz

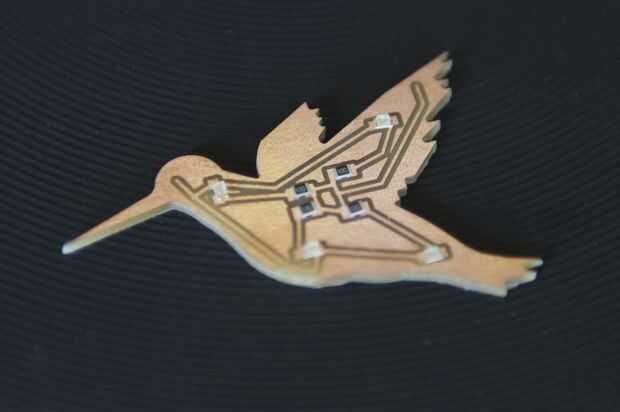

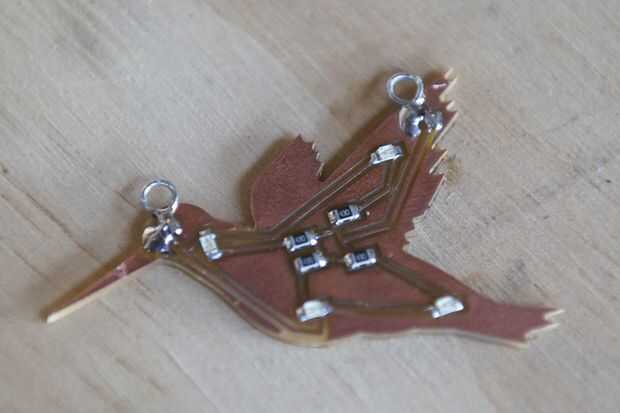

Ahora que ya tienes un Consejo, es hora de agregar los LEDs y resistencias de montaje en superficie.
Mientras que es posible soldar estos cachorros en con un soldador tradicional y un carrete de soldadura, es super duro y llegar bastante frustrado. La técnica recomendada es utilizar pasta de soldadura en una jeringa de punta fina y una placa o el horno tostador.
Aquí está cómo:
- En primer lugar, coloque los componentes para asegurarse de que las almohadillas se alinean.
- A continuación, comprobar la polaridad de los LEDs con un multímetro tocando el LED lleva con las puntas de prueba rojos y negros del metro. Si el medidor está conectado a la "comprobador de continuidad" o "diodo", entonces el LED se encenderá si los conductores tienen la polaridad correcta.

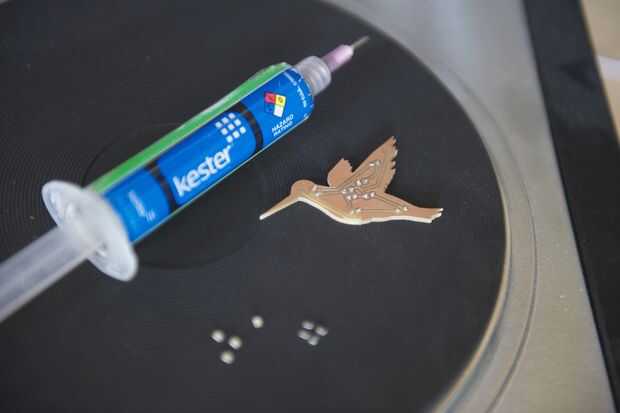

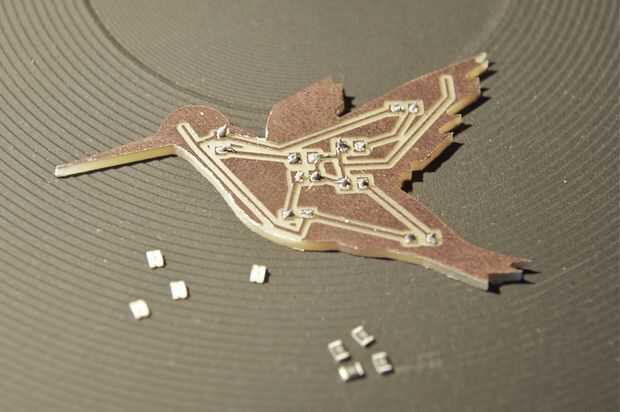

- Quitar los componentes, apriete un poco pequeño de pasta de soldadura de cada almohadilla y volver a colocar los componentes con las pinzas.
Nota: Es útil hacerlo todo la colocación de los componentes con la Junta Directiva en la plancha o tostadora horno no tienes que moverlo después!

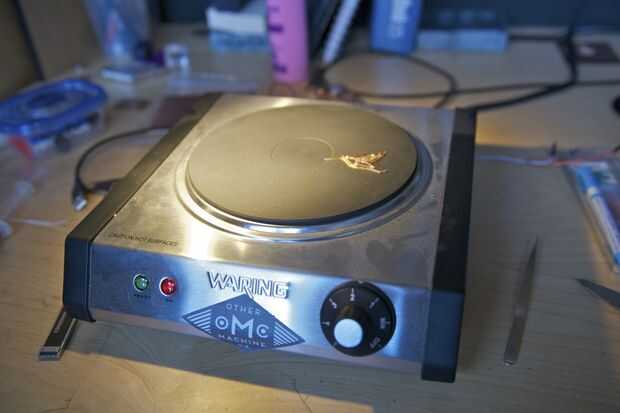

- Una vez que estés feliz con la colocación, encienda la placa a un nivel de 40% de calor, que debe ser alrededor 420° F.

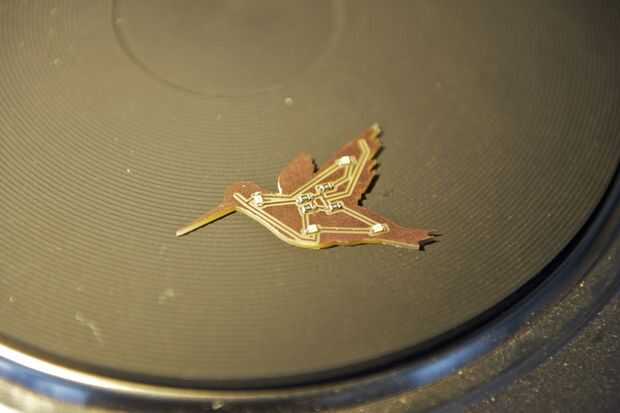

- Se puede tomar un poco de experimentación, pero espere varios minutos para que la pasta de soldadura "flash" de plata. Una vez que eso sucede, rápidamente tire de la Junta fuera del fuego con una pinza y dejar enfriar.

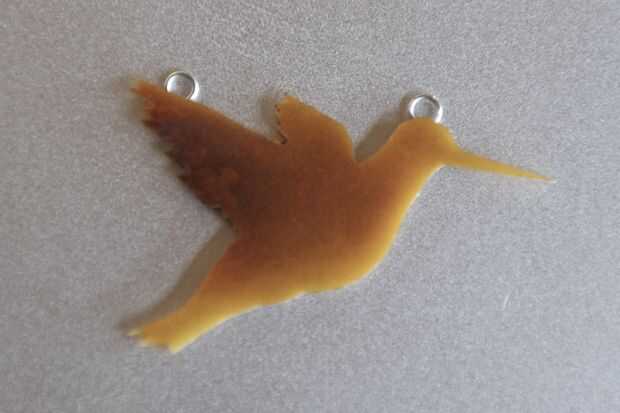

Salimos de la primera junta en el calor de un poco demasiado larga, y como resultado quemado un poco el plástico del tablero FR-1. Realmente parece muy interesante, ya que proporciona un agradable color degradado en la parte delantera de la botonera. A veces errores hacen proyectos mejor!

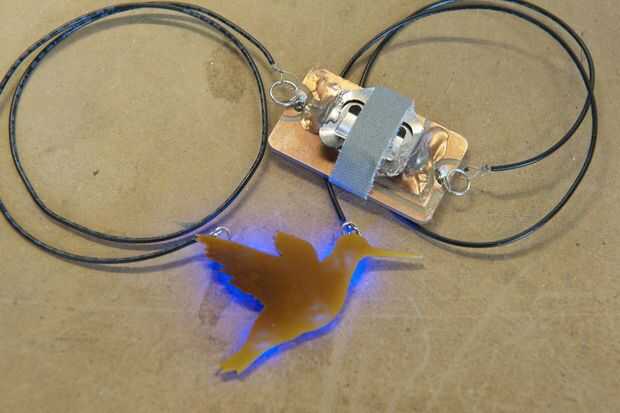

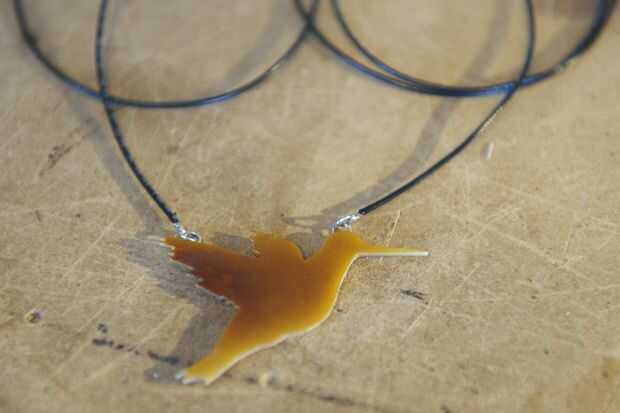

- Hacer los accesorios de la cadena mediante el uso de anillas, o hacer algunos simples anillos con alambre pelado conexión y redonda alicates de joyería.
- La soldadura de los aros para las pastillas de hecho en la cabeza y el ala del pájaro.

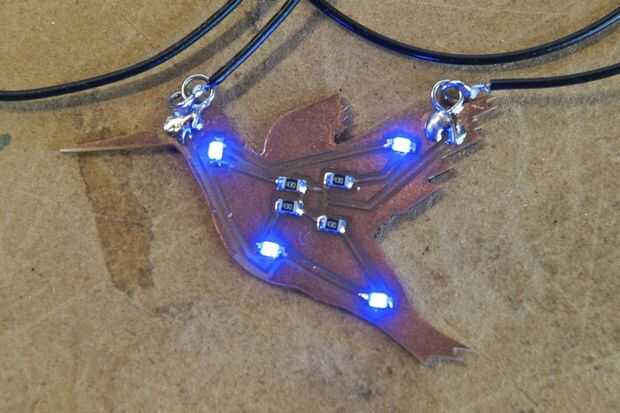

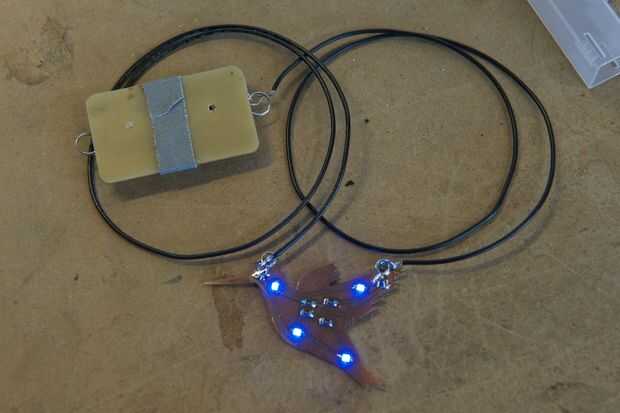

- Ahora es un buen momento para probar los LEDs para asegurarse de que todos ellos luz. Puede hacer esto al tocar los pads de cabeza y el ala con el verificador de la continuidad en el multimetro.
Si los LEDs todos encienden, genial! Si no, tendrás que depurar el circuito más. Empezar por la prueba para ver si los LEDs funcionan individualmente, utilizando el mismo método utilizado para comprobar la polaridad de LED. Si enciende, entonces puede haber poner un LED al revés, y vas a tener que quitarlo y colóquelo alrededor luego suelde en el lugar con un soldador. Este tipo de sustitución ha de hacerse con un soldador y es un dolor enorme, así que asegúrese de doble Compruebe que los LED y tienen la polaridad correcta antes de que soldarlos en primer lugar.
