Paso 4: montaje

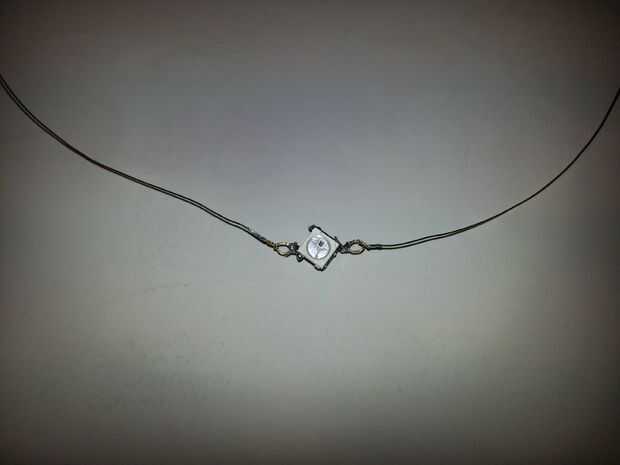

El primer paso es armar el MCU con el LED.
Una vez programado, debe conservarse solamente pin 4, 5 y 8 de la Atmel MCU. Los otros pines se pueden quitar, ya innecesario.

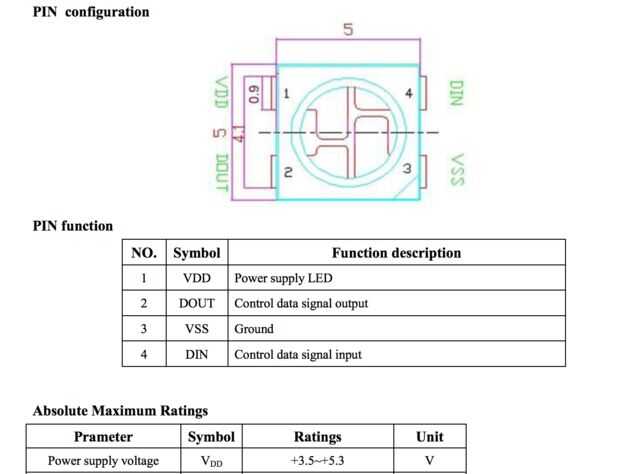

Pin 4 de MCU debe soldarse con el pin 3 del paquete 5050. Esto se conectará al polo negativo de la batería.
Pin 8 de MCU debe soldarse con el pin 1 del paquete 5050. Esto va conectado al polo positivo de la batería.
Pin 5 de MCU debe soldarse con el pin 4 del paquete 5050. Pin 5 corresponden al PIN0 de Arduino para este tipo de MCU.

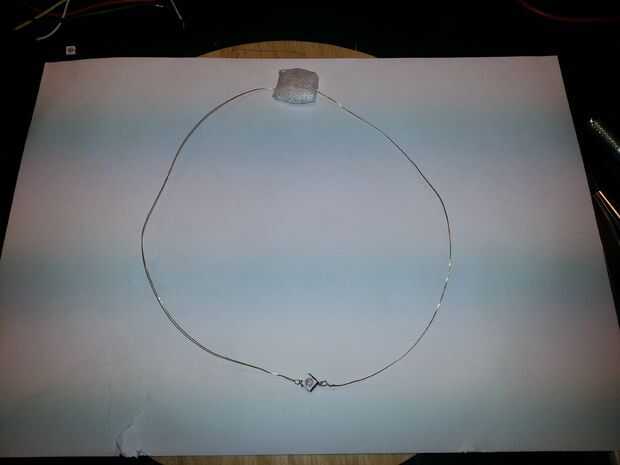

Use la cinta adhesiva médica para aislar la batería de botón de la piel. Esto le permite fijar la parte negativa del alambre de cobre amarillo al polo negativo de la batería.
No hay ningún interruptor en este montaje. A apaga el LED, debe abrir el collar, tirando el cable negativo de la batería.
Y eso es todo.
