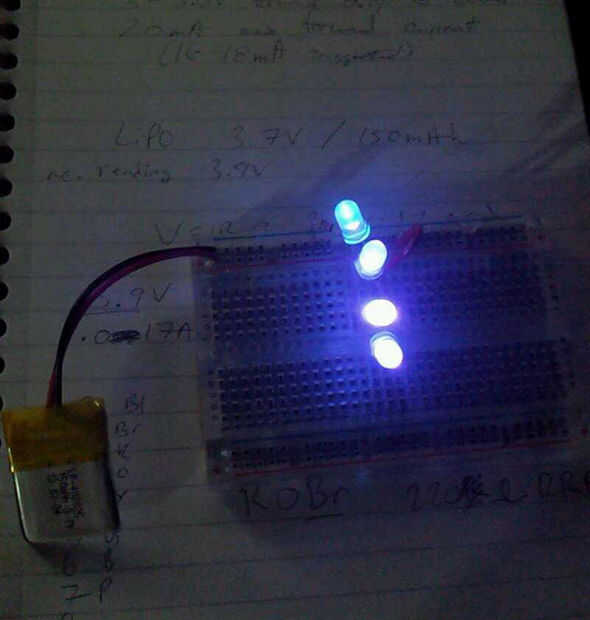

Paso 2: Obtener la electrónica trabajando en un protoboard (V = IR)
Para este paso, vas a necesitar hojas de datos de tus LEDs. Aquí son los que coinciden con los LEDs te recomienda:
Hoja de datos del LED UV (3.0V-3.6V /.016-.018Ah)
Hoja de datos del LED ultrabright (3.2-3.4V /.016-.018Ah)
Estados de Adafruit que proporciona nuestra batería de LiPo: 3.7V / 150mAh
Con estos datos, podemos ver que el voltaje de que la batería proporcionará aproximadamente en línea con lo que quieren los LEDs, pero la corriente de la batería es demasiado alta para ellos. Si cable la batería directamente a tu LED en este estado, rápidamente quemará les hacia fuera. Así que, ¿cómo solucionamos esto?
Vamos a hacer frente tensión primero:

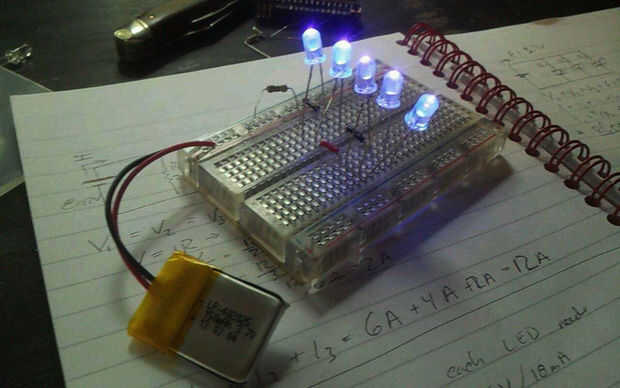

Un buen consejo a recordar es que cables LEDs en serie se dividirá el voltaje a través de ellas, pero cableado en paralelo no. Ya que todos nuestros LEDs quieren más o menos la misma cantidad de voltaje que proporciona la batería, nos a alambre en paralelo. Esta manera, ellos todos recibirán 3.7V.
A continuación, corriente:
V = IR es todo lo que necesita ahora. Sabes el voltaje, y sabes la corriente así que desea a través de cada LED, solucionar para que R para averiguar qué resistencia necesita en su circuito. Pero tenga en cuenta que he probado mi batería de LiPo y realmente estoy recibiendo 3.9V, 3.7V no como dice la hoja de datos. Siempre prueba primero y base de los cálculos de la realidad.
Si no estás seguro de tu capacidad para usar con precisión (V = IR) para determinar qué resistencia para usar en tu circuito, recomiendo esto:
1. conectar el LED como se desee y agarrar un resistor con resistencia moderadamente alta. (Iniciar con 10K o 1K.)
2. agarra un polímetro y ver qué corriente está ejecutando a través de sus LEDs.
¿(a) es demasiado? (Probablemente no). Conseguir una mayor resistencia.
¿(b) es muy poco corriente? Obtener una resistencia baja.
3. Enjuague, repita hasta que el funcionamiento actual a través de sus LEDs coincide con lo que requiere la pajina de LED.
