Paso 10: Integrar la electrónica
En primer lugar corte de la placa de circuito porque era grande para montarlo en el cuello con los bordes puntiagudos.

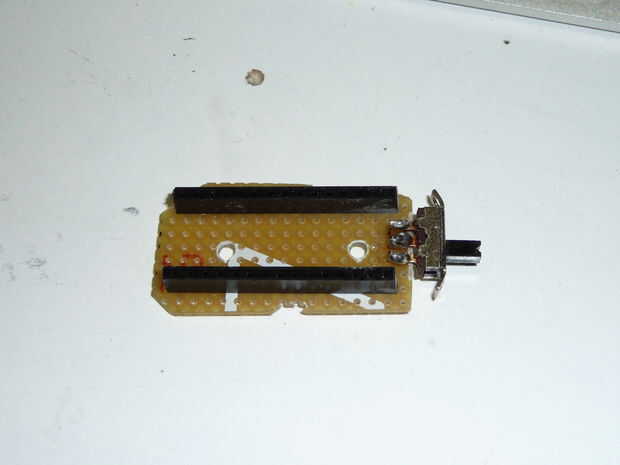

La única sala para el Arduino nano estaba en el centro, debía ser desmontables por lo que había soldado algunos titulares pin primero.
(se pueden cortar a la cantidad correcta de pines)

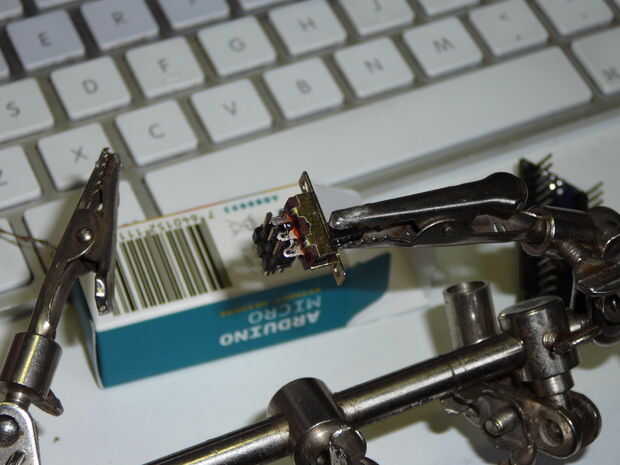

El siguiente fue este muy pequeño interruptor que recuperé de un juguete roto.
Fue soldado en un ángulo de 90 grados con la ayuda de unas pinzas de puente, este será el principal interruptor on / off.

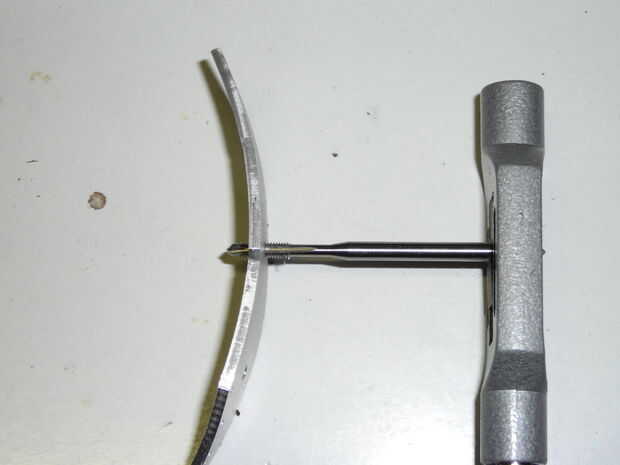

Entre partes soldaduras perforado y golpeado ligeramente los agujeros para los tornillos que se sujetan todo esto juntos en la placa base.
El pequeño altavoz piezoeléctrico debían ir en el medio porque no había otro lugar para él,
Me gustó porque yo quería los cables para sentarse allí pero realmente no tengo mucha elección.
Los cables tienes cierto aislamiento de encogimiento de calor extra para cubrir los colores felices, los requirers de circuito
sólo dos resistencias por lo que vamos a mantener un margen y un alivio de tracción simple para los cables.
A continuación pinté la mezcla de tablero negro dejó de control en el resto, el camino se ve mejor ahora.

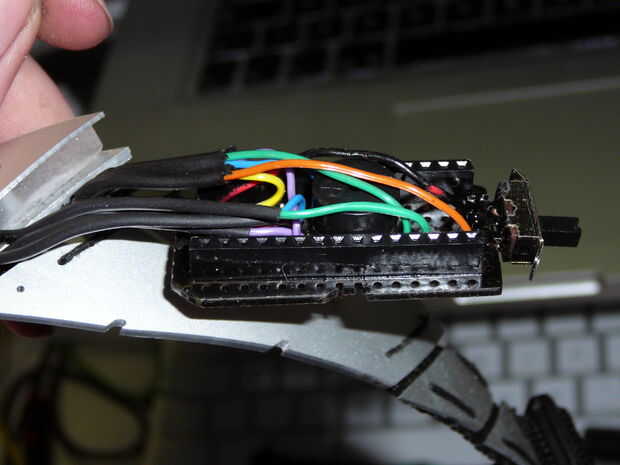

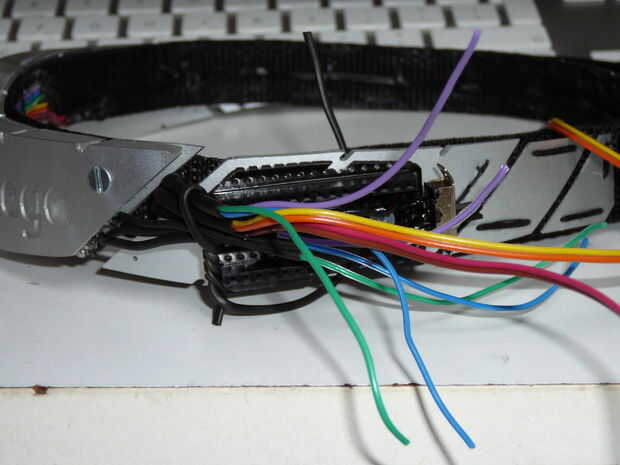

I prueba de montar el tablero de control cortar los cables a la longitud correcta y soldar uno por uno en el tablero.

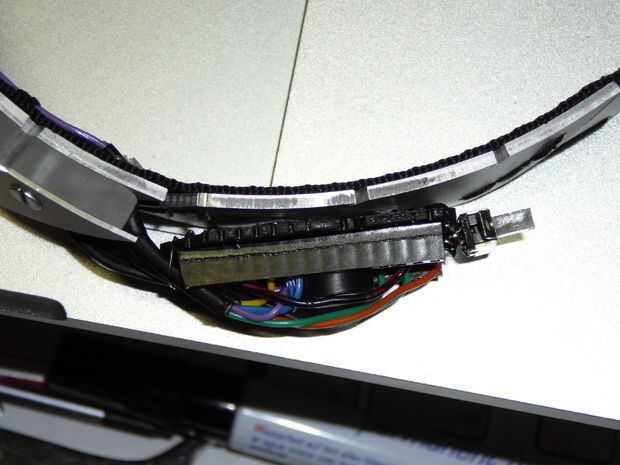

Gracias a la Arduino extraíble puede poner fácilmente la cosa del agujero (con separadores) en el cuello con tornillos.

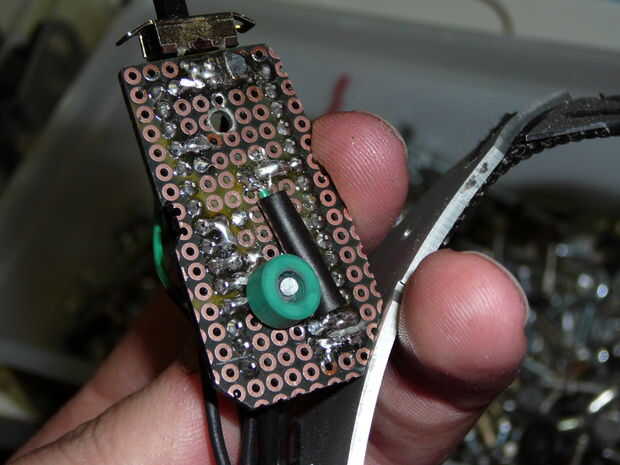

Luego tapar los tornillos con el Arduino de eso. El anillo de goma verde será (bajo presión)
Llene el espacio bajo el extraño ángulo de la placa de circuito y el aluminio.
Una pequeña prueba con una fuente de alimentación demostró que funcionaba bien...
Yo no he hecho ningún esquema para usted, pero si sabes como programar un Arduino también supongo que usted sabe
Cómo conectar un simple led (por 4) un interruptor y un altavoz piezo a él.
Sé que este lado se ve un poco mayor y no parece el mismo y luego el lado izquierdo, pero me gusta un poco de todos modos...
Secuencia de comandos está aquí para descargar ahora. : D
