Paso 2: Crear el archivo de
Para este proyecto, voy a ser uso de Rhino para crear mi archivo.
Crear su formulario de collar:
- Abra un nuevo archivo.

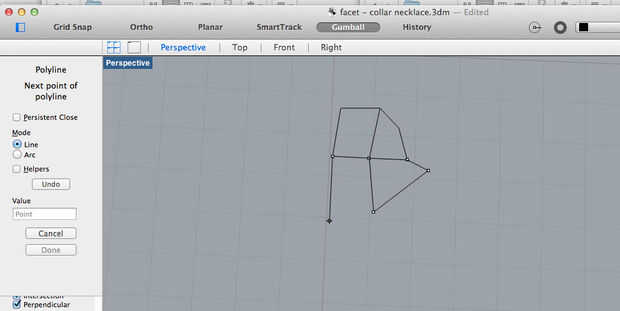

- Seleccione la herramienta poligonal y empezar a crear los contornos de su diseño. Si usted está haciendo una pieza que es más orgánico o curvas, utilice la herramienta de curva .

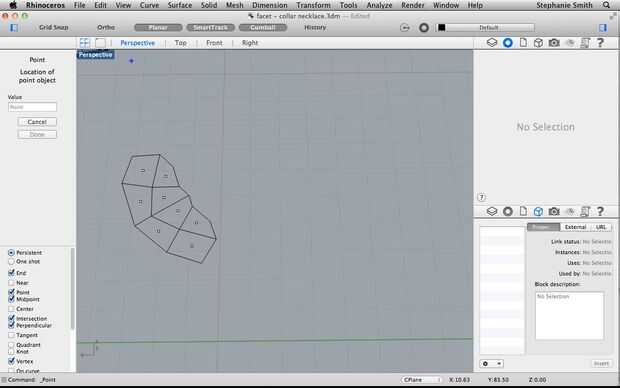

Utilice la herramienta de punto para sumar puntos en el centro de cada célula.

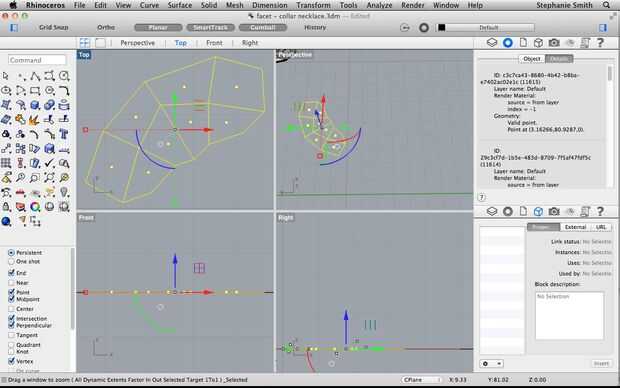

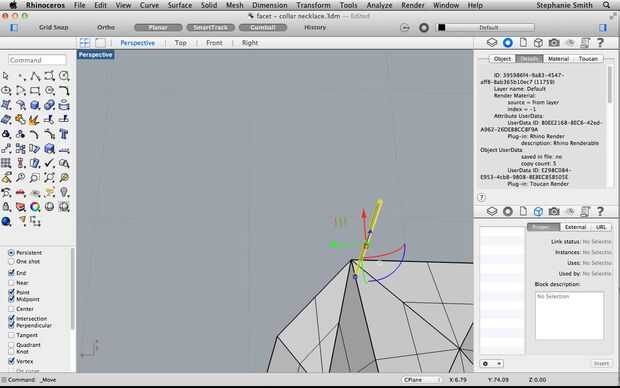

Entrar en la vista donde se pueden ver los cuatro puntos de vista. Seleccione cada punto individual y subir con la flecha roja de gumball. Esto ajustará la altura de tu celular.

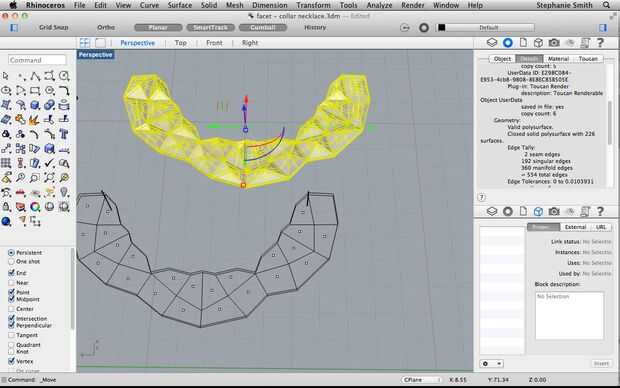

Luego, ExtrudeCrvtoPoint para cada bloque de la curva. Usted verá su forma de tomar una forma Facetada.

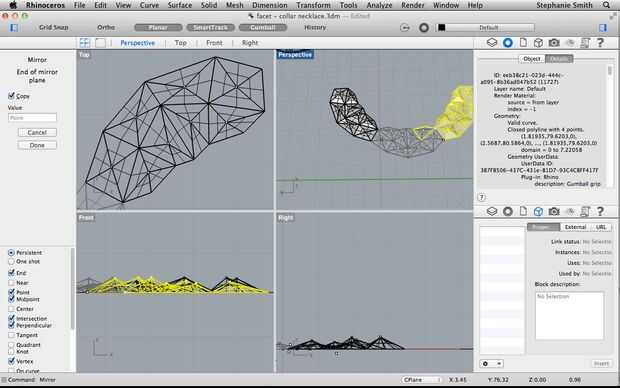

- Gire la pieza espejada para alinear con la curva de la primera.

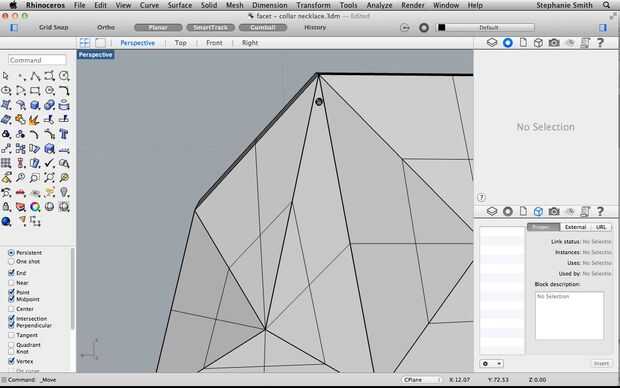

- Mueva la pieza espejada para alinearse con los puntos finales de la primera pieza. Esto es importante, porque si no están perfectamente adaptados, no tendrá una curva cerrada y se ejecutará en problemas más adelante.
Si desea incorporar agujeros en el collar para colgar fácilmente la cadena, siga los siguientes pasos:
- Crear un círculo que es .25mm (se trata de un ajuste casi perfecto con el anillo del salto).
- ExtrudeCrv.

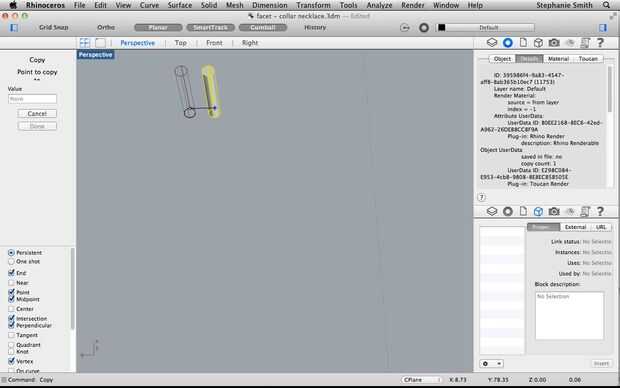

- Copia este formulario así que hay agujeros en ambos lados del collar.
- Mover a lugares deseados simétricamente a ambos lados de la pieza del collar, asegurándose de que la protuberancia intersecta con la superficie.
- Ahora, siga los pasos para hacer el objeto sólido y luego ver la etapa 6 separar la forma del collar de los cilindros de extrusión que acaba de hacer.
Hacer un sólido:

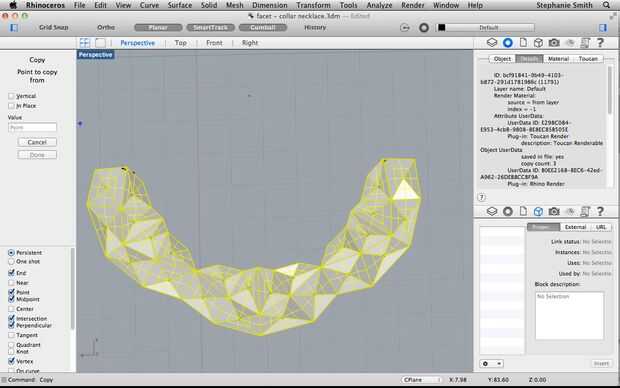

- Seleccione el objeto a golpear copia y seleccionar Copiar en el lugar.
- Utilice la flecha azul de la Gumball para mover tu avión copiado hasta 2 mm (o más, dependiendo del espesor deseado).

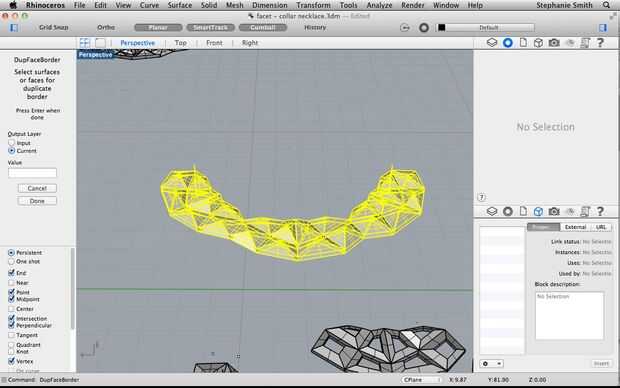

- Entonces, golpeó Dup frontera para crear un borde exterior alrededor de las caras superior e inferior.

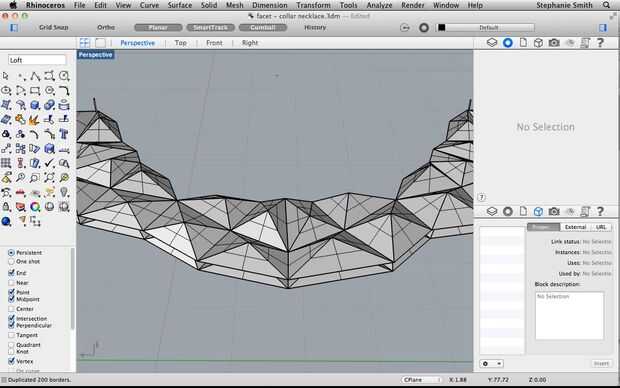

- Loft para cerrar las fronteras abiertas de la cara superior cara inferior del golpe.

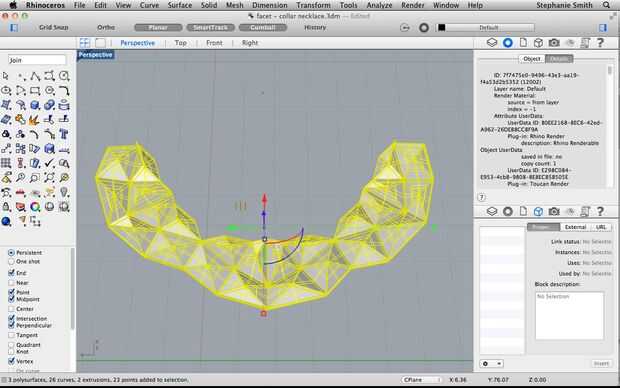

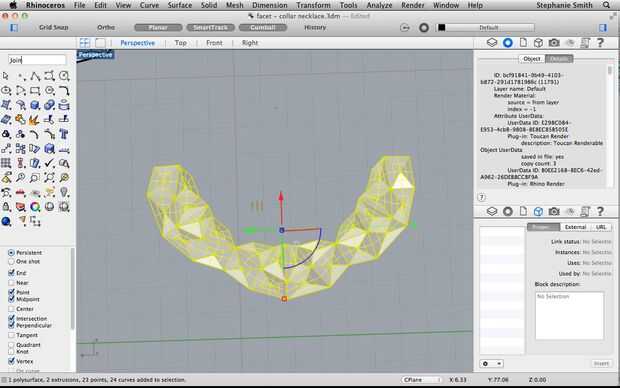

- Únete la superficie y compruebe que el objeto está ahora cerrado.

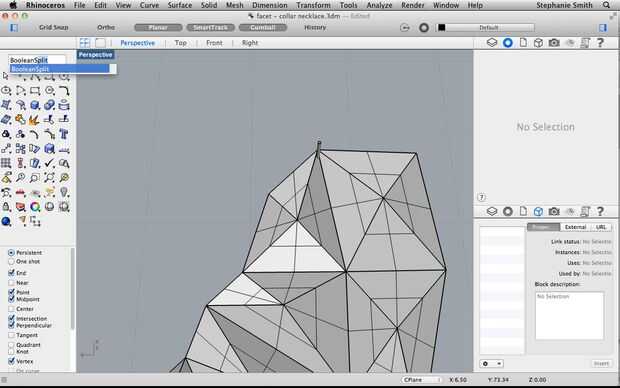

- Por último, Split Boolean objeto por los orificios del cilindro.
Quería que mi collar de posición plana en mi pecho, por lo que curva la forma:

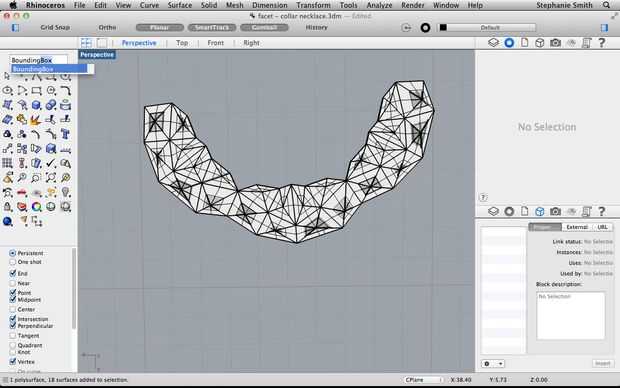

- Crear un BoundingBox alrededor su polisuperficies.
- Cree una curva y lo saca.

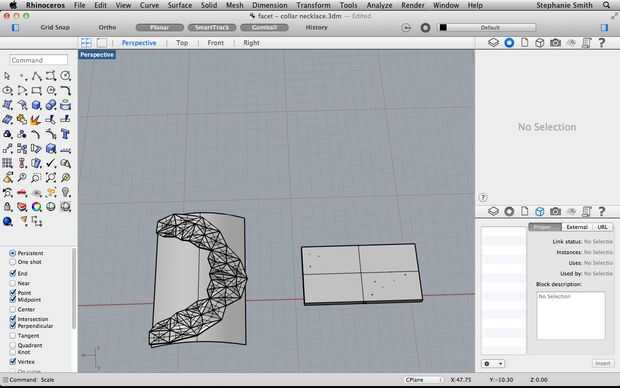

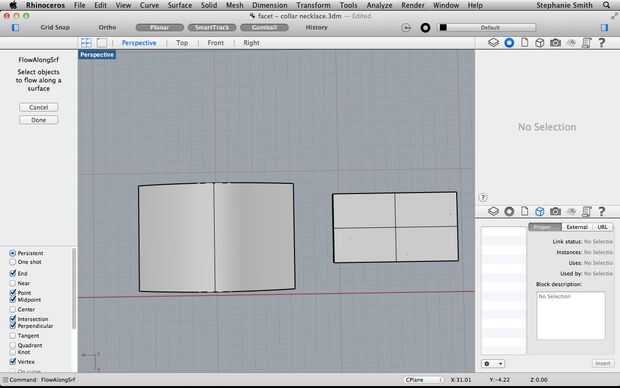

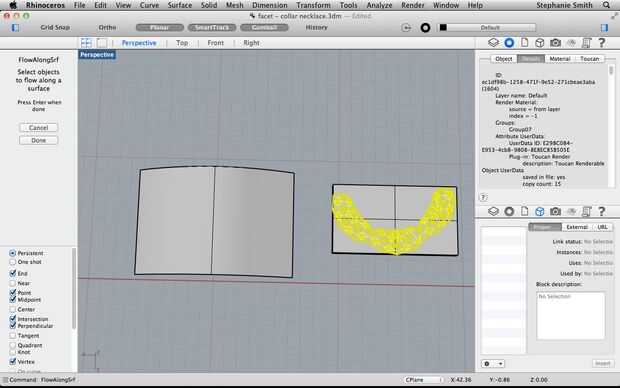

- Seleccione FlowAlongSrf para el pedazo de collar a lo largo de la curva que acaba de hacer la curva.

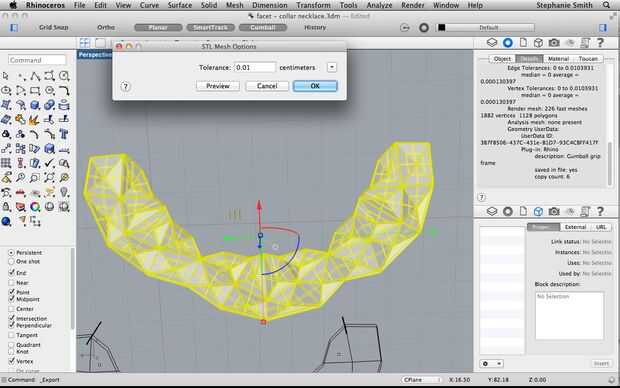

De exportación:
- Escala de la pieza (mina en 5" en la dirección x)
- Hacer el archivo de una malla
- La exportación la malla seleccionada como un archivo .stl.
