Paso 1: Lo que necesitará
- Frambuesa Pi ordenador, modelo B 2
- "Pi Noir" cámara con LEDs IR unida (o aquí, tal vez sin LEDs)
- ¿Lente de primer plano?
- Recinto impermeable
- Auta-adhesivo de montaje (o aquí)
- Power-over-ethernet splitter y el inyector (o kit)
- Cable de red CAT5 (grado posiblemente directa de entierro)
- PiDrive con Cables
Hay unos supuestos aquí que voy a ir sobre...
Necesitamos el Pi2 porque vamos a estar haciendo procesamiento de video en paralelo con grabación de vídeo. Los núcleos extras son esenciales. No necesitamos la pi3 por Wifi o Bluetooth como va a utilizar una conexión por cable ether. El Pi2 es un compromiso entre funcionalidad y consumo de energía.
Queremos grabar en la noche. Usted puede construir su propia iluminación IR LED con tres LEDs de IR Vishay TSAL6400 y una resistencia, pero los iluminadores de infrarrojos preconstruidos son bastante buenos. 940nm LED Vishay puede ser marginalmente menos visibles para las abejas, pero más probable es que las abejas no pueden ver los LEDs 850nm que están probables que lo que se suministra con el iluminador estándar.

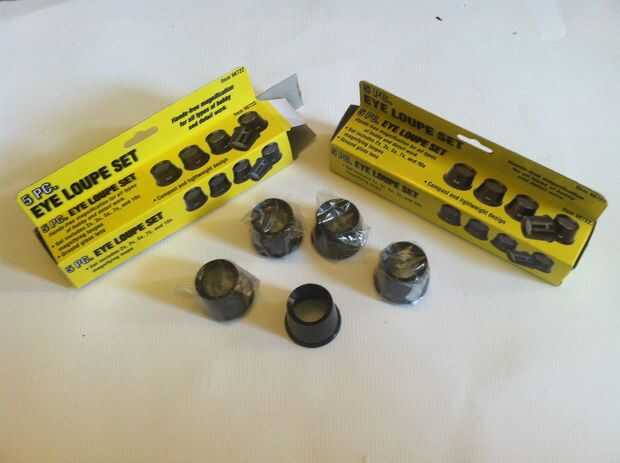

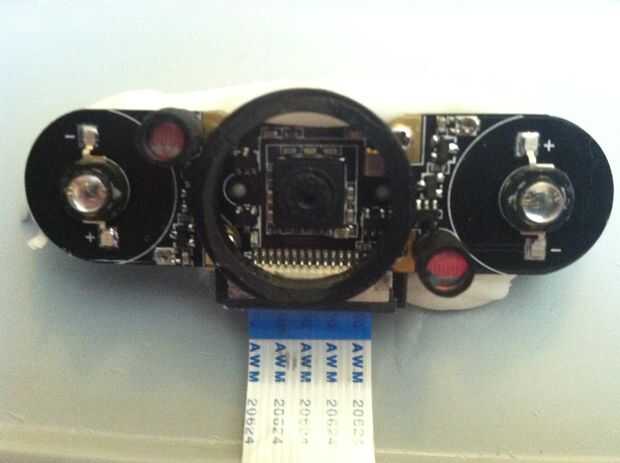

Si tienes la lente con la distancia focal ajustable que no necesitará añadir una lente mismo. Si agrega un cierre para arriba de la lente, he encontrado las lupas ojo de carga de puerto para ser una forma barata de obtener un conjunto de lentes de diferentes longitudes focales, así que usted puede escoger uno para adaptarse a. Anexo a la cámara con superglue.
Recinto impermeable es uno de los que utilizan las empresas de cable y teléfono. Escogí uno grande para que al prototipado, no tendría ningún problema en hacer suficiente espacio para todo. Aunque su construcción inicial es sencillo como éste, en algún momento encontrará usted mismo añadir un protoboard y algunos sensores y usted apreciará el espacio de repuesto cuando lo haga.
La unidad de disco es la interesante. Aunque estamos utilizando un cable ethernet para red y energía, lo que significa que podríamos si quisiéramos guardar datos de un servidor central en el interior, decidí no hacerlo para esta build, ya que en algún momento esperamos convertir esto en una instalación de pilas sin servidor central (por lo que podemos instalar en un campo donde hay varias colmenas pero no poder). El pidrive es de muy baja potencia y posiblemente podamos la pi y la unidad de un solo panel solar de la energía. Para nuestra aplicación tuvimos el peor - que queríamos grabar 24 x 7 (de modo que si una colonia colapso sucedió, tendríamos todo el evento en video). Intentamos grabar en chips de SD de 128Gb, 128 Gb USB impulsiones del flash, para una unidad SSD de 256 Gb - y ninguno de ellos se puso de pie a la combinación de escritura continua, más la disponibilidad de energía baja. Después de unos 3 meses de i+d encontramos la PiDrive de Western Digital que parece que han solucionado el problema. No corromper incluso si escribe continuamente y tiene excelentes modos de ahorro de energía baja.
Los montajes de stand-off son vale la pena tener si tienes unos frambuesa Pi. Los Pi son un poco apretadas pero si apretar la punta del soporte con una pinza, se te aliviar con un poco de fuerza. No he encontrado ningún otro método de montaje es tan ordenado. Evitar el velcro o cinta doble cara!
