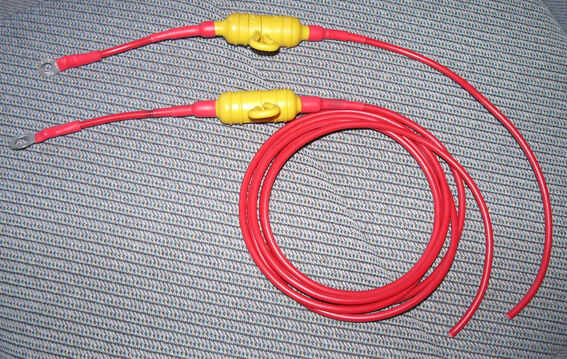

Paso 3: Fabricación de cables para conectar el + cinco terminales para el VSR
El VSR va a ser situado justo detrás de la batería de arranque en el lado izquierdo de la camioneta.
Cada cable debe fusionar tan cerca el poste de la batería posible. En caso que demasiada corriente se dibuja a través del circuito los fusibles saltarán protegiendo todos los componentes de funden. Al colocar los fusibles lo más cerca posible de los postes de la batería sólo tenemos una muy corta longitud de cable que será sometidos a la alta corriente y el consiguiente riesgo de fuego potencial. Elegimos calificaciones fusible a menos de la mínima corriente nominal de todos los componentes de nuestro circuito.
El relé tiene una potencia de 30A, el cable es 27A así que vamos a utilizar fusibles de 25A. Existen muchos tipos de fusibles y portafusibles y que había preferido se utilizan fusibles de cuchilla. Lamentablemente más portafusibles de hoja vienen premoldeadas con cables fly corto. Hay dos desventajas a éstos:
1) no sabes qué intensidad que los conductores de mosca son.
2) necesitará realizar una conexión de cable a cable que no es muy aseada.

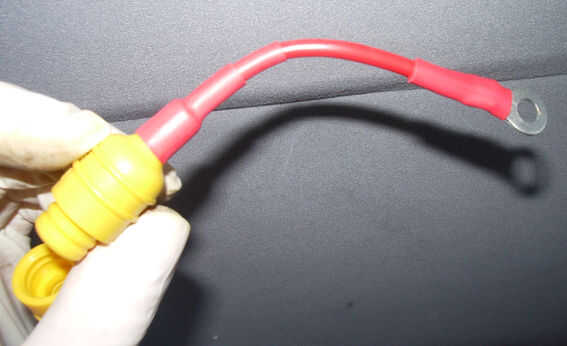

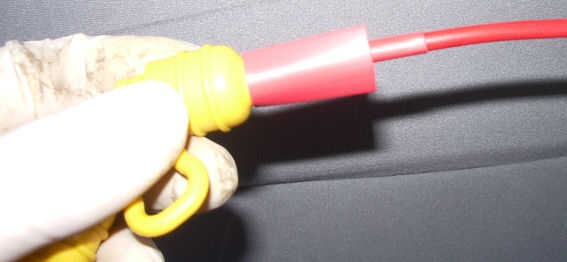

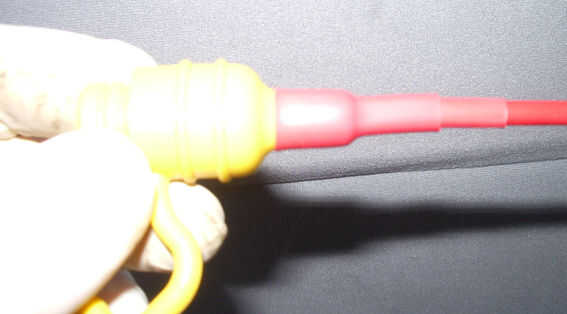

Elegí mi portafusibles porque podía prensar mi cable directamente para el sostenedor del fusible sí mismo. Un mucho mejor trabajo :)
