Paso 4: Construir circuitos
No fije soldadura al portapila... todavía.
Que viene después de la prueba y programación arduino.
Corte las muescas para los interruptores
Antes que la soldadura, el cable debe cortar a longitudes apropiadas de componente a componente ya que se encuentra en las cavidades grabadas. Para obtener una colocación exacta de los componentes, dos cortes se necesitan en el cuerpo de madera. Uno para el soporte de la batería interruptor, el otro para el interruptor de modo, que es el mini interruptor on/off.
Coloque el soporte de la batería en el cuerpo de madera y marcar dónde hacer el corte con un lápiz. Use un Dremel lijadora o esmeriladora punta para cortar un agujero lo suficientemente grande para el interruptor en.
Te sugiero colocar el interruptor de modo en el lado opuesto (ver foto). Esto coloca el interruptor en la misma cavidad como arduino.
De soldadura
No hay un montón de espacio para trabajar con en el cuerpo del broche. Es útil soldar los componentes a medida que avanza mientras los ponen en el broche para la referencia. Corte el cable a la longitud que usted necesita + un poquito más así que puede moverse.

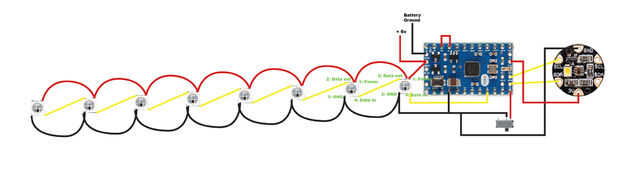

Descargar el diagrama del circuito y soldar las conexiones como se muestra. El mini interruptor es un solo tiro, doble interruptor bipolar. Se puede hacer en un solo tiro, con interruptor unipolar dejando solo uno de los pasadores desconectados. Tome el multímetro, darle la vuelta a la posición de continuidad, fije a cocodrilo lleva los dos cables en el multímetro. Conecte conductores de cocodrilo a un exterior patillas del interruptor y el medio. el interruptor y debe oír un pitido. Una vez que sabes lo que son los dos puntos de contacto del interruptor, la soldadura que y clip el plomo restante del interruptor de apagado.

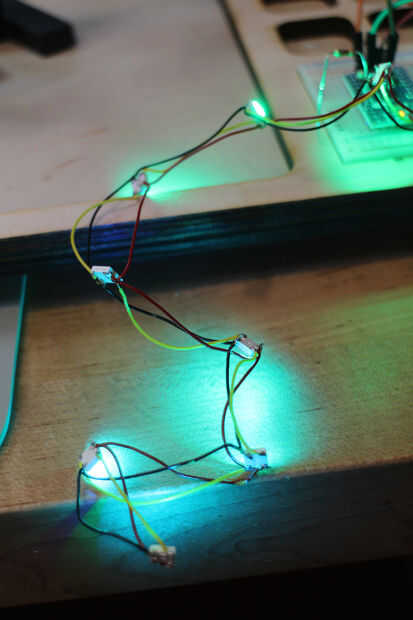

Soldar el LED toma más avanzaron a LG debido a ser tan pequeño. Son el más pelado abajo y LEDs RGB más pequeño que he encontrado sin llegar al nivel SMT.
Estañar los extremos de los alambres y la soldadura pequeñas almohadillas de los LEDs le ayudará con las pequeñas conexiones de soldadura. Después de estañado, coloque los extremos del cable en las teclas, tocar la plancha a la conexión sólo la suficiente para que la soldadura fluya.
Use una mano para sostener el LED en su lugar cuando vaya de pin a pin. Revisa la hoja de datos adjunta para ver donde están los pines de alimentación, tierra, datos y datos. Tome un lápiz y marque el pin 1 uno en cada LED, esto le ayudará a orientar como soldadura alrededor del píxel.
